7 Reparaturen an SmartFeeder 8 mm X / Xi 7.14 Blattfeder Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 149 7.14 Blattfeder Benötigtes Ersatzteil Abb.48: Blattfeder Zufü…
7 Reparaturen an SmartFeeder 8 mm X / Xi
7.13 Messer Folienentsorgung
148 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020
7.13 Messer Folienentsorgung
Benötigtes Ersatzteil

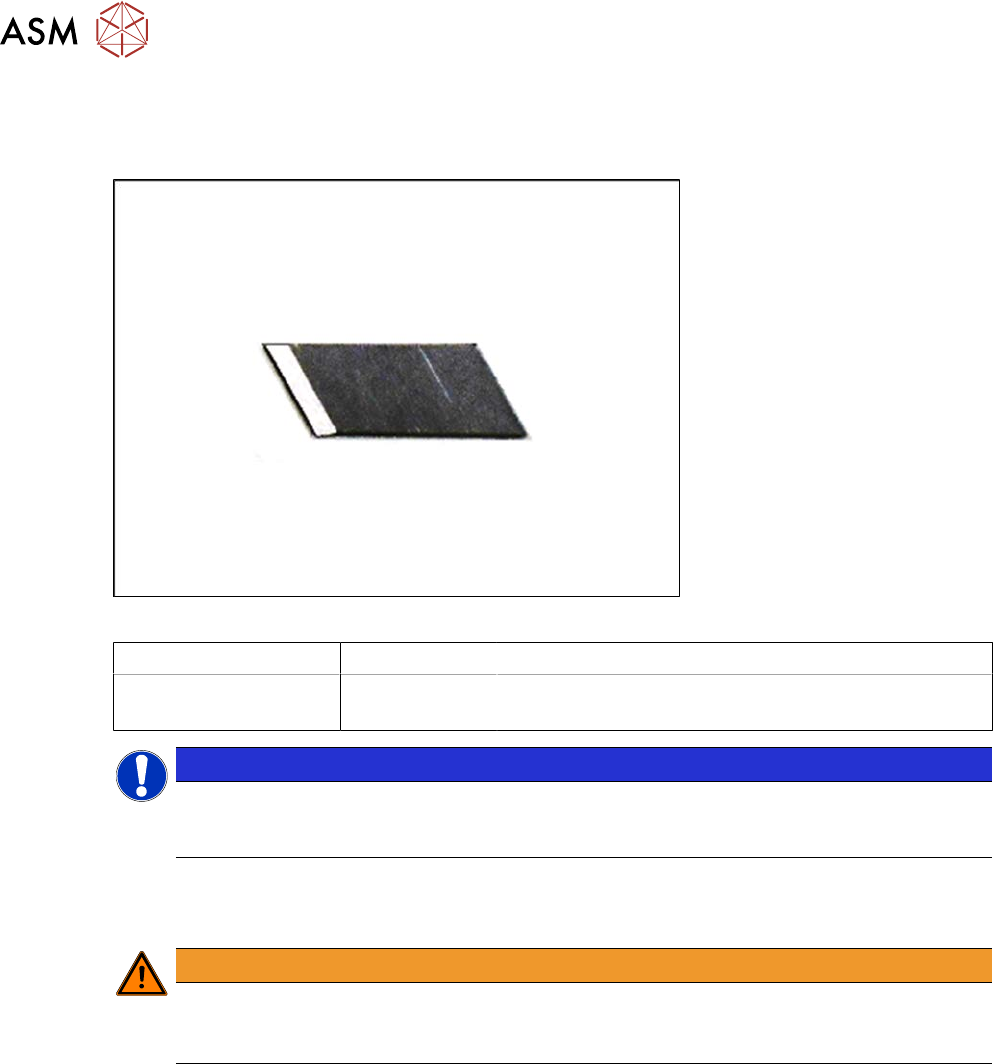

Abb.47: Messer Zwischenwand
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 8mmX
SmartFeeder 8 mm Xi
00341370Sxx Messer Zwischenwand
HINWEIS
Beachten Sie bitte folgende Punkte, wenn einzelne Messer vorbereitet werden. Einzelne
Messer müssen von der Klinge gebrochen werden. Stellen Sie dabei sicher, dass alle Si-
cherheitsanweisungen beachtet werden.
Benötigtes Werkzeug
●
TORX-Schraubendreher 0,6Nm, Größe T8
WARNUNG
Verletzungsgefahr
Die Schneide des Messers ist sehr scharf. Verwenden Sie deshalb beim Entfernen und
Montieren des Messers eine Pinzette.
7.13.1 Messer Zwischenwand entfernen
► Legen Sie das Zuführmodul auf eine stabile, ebene und saubere Unterlage.
► Öffnen Sie die Klappe.
► Lösen Sie die Befestigungsschraube und entfernen Sie das alte Messer.
7.13.2 Messer Zwischenwand montieren
► Setzen Sie das neue Messer lagerichtig ein und schrauben Sie es fest.
7 Reparaturen an SmartFeeder 8 mm X / Xi
7.14 Blattfeder
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 149
7.14 Blattfeder
Benötigtes Ersatzteil

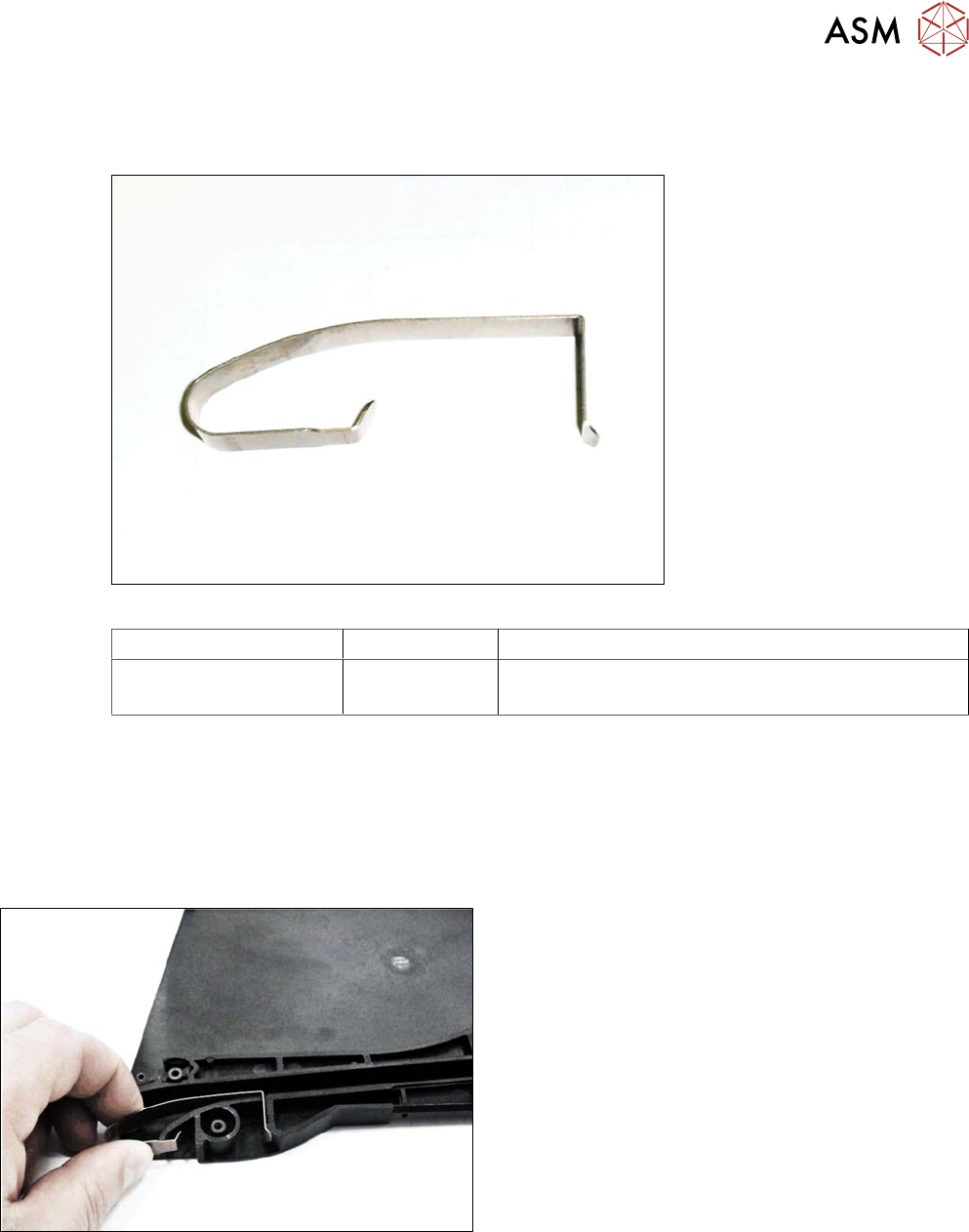

Abb.48: Blattfeder
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 8mmX
SmartFeeder 8 mm Xi
03071618-xx Blattfeder Gurteinlauf /X2x8 PT V1
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,6Nm
●
TORX-Schraubendreher 0,6Nm, Größe T8
●
Flach- oder Kombizange
7.14.1 Blattfeder austauschen
► Legen Sie das Zuführmodul vorsichtig mit der lin-
ken Seite auf eine stabile, ebene und saubere
Unterlage.
► Entfernen Sie die rechte Seitenabdeckung (siehe
7.3.3 "Rechte Seitenabdeckung entfer-
nen" [}103]).
► Ziehen Sie die Blattfeder nach oben aus dem
Zuführmodul.
► Stecken Sie die neue Blattfeder wie abgebildet in
das Zuführmodul.
► Stellen Sie sicher, dass das Ende der Blattfeder
nach unten frei beweglich ist.
► Befestigen Sie die rechte Seitenabdeckung
(siehe 7.3.4 "Rechte Seitenabdeckung montie-
ren" [}103]).
7 Reparaturen an SmartFeeder 8 mm X / Xi
7.15 Griff mit Bedienfeld
150 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020
7.15 Griff mit Bedienfeld
7.15.1 Griff komplett
Der Griff komplett kann nicht ausgetauscht werden und steht nicht als Ersatzteil zur Verfügung.
7.15.2 Bedienfeld komplett
Benötigtes Ersatzteil
Abb.49: Platine kpl. Bedienfeld (oben), Bedienfeld kpl. (unten)
Abb.50: Kabel Bedienfeld
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 8 mm X
SmartFeeder 8 mm Xi
03104269-xx Platine kpl. Bedienfeld X8Smart
03102428 -xx Bedienfeld kpl. X8Smart
03063592-xx Kabel Bedienfeld X2x8
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,9Nm
●
TORX-Schraubendreher Größe T8, 0,6Nm
●
Pinzette oder kleiner Schraubendreher
