7 Reparaturen an SmartFeeder 8 mm X / Xi 7.15 Griff mit Bedienfeld Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 151 7.15.2.1 Bedienfeld und Platine entfernen ► Legen Si…
7 Reparaturen an SmartFeeder 8 mm X / Xi
7.15 Griff mit Bedienfeld
150 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020
7.15 Griff mit Bedienfeld
7.15.1 Griff komplett
Der Griff komplett kann nicht ausgetauscht werden und steht nicht als Ersatzteil zur Verfügung.
7.15.2 Bedienfeld komplett
Benötigtes Ersatzteil

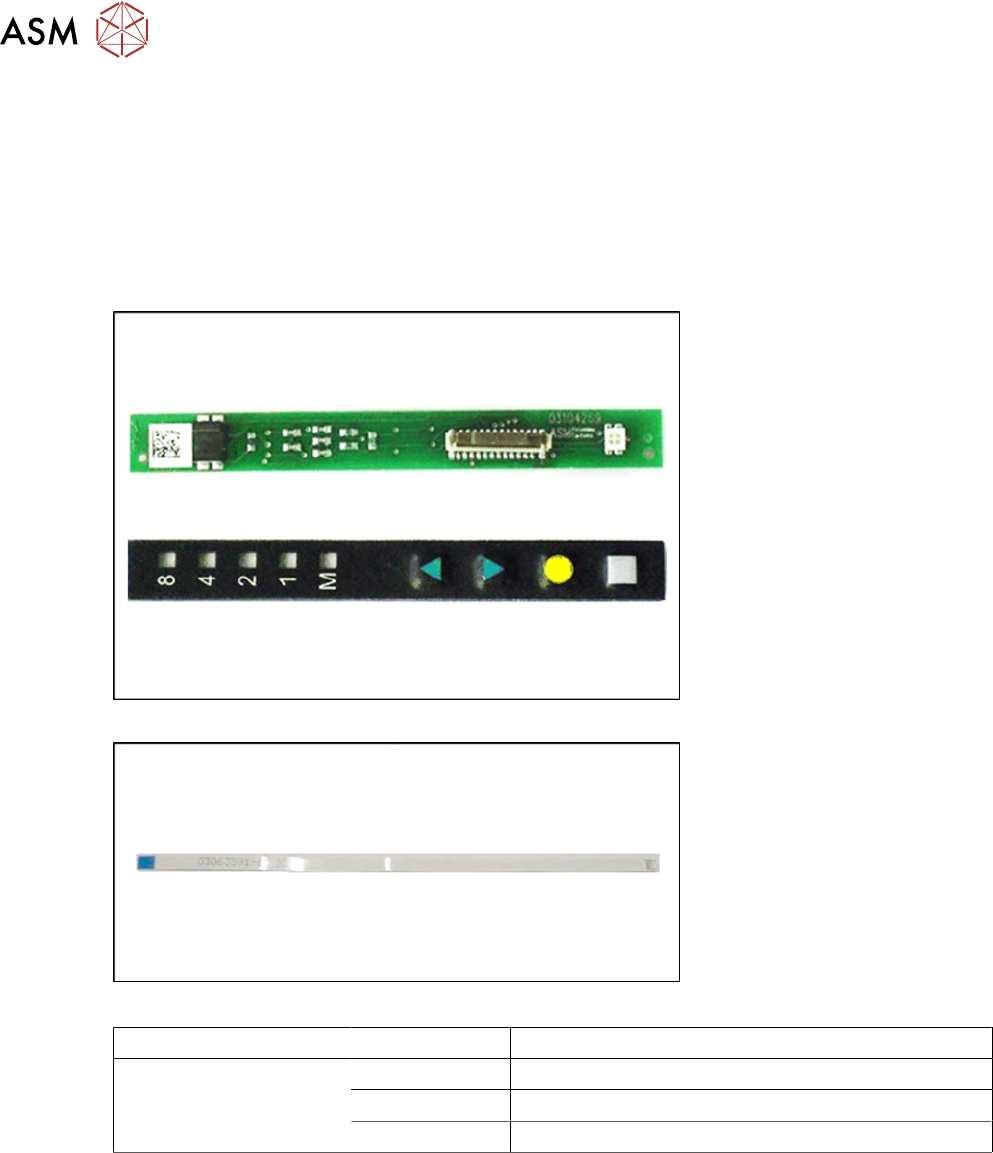

Abb.49: Platine kpl. Bedienfeld (oben), Bedienfeld kpl. (unten)
Abb.50: Kabel Bedienfeld
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 8 mm X
SmartFeeder 8 mm Xi
03104269-xx Platine kpl. Bedienfeld X8Smart
03102428 -xx Bedienfeld kpl. X8Smart
03063592-xx Kabel Bedienfeld X2x8
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,9Nm
●
TORX-Schraubendreher Größe T8, 0,6Nm
●
Pinzette oder kleiner Schraubendreher
7 Reparaturen an SmartFeeder 8 mm X / Xi
7.15 Griff mit Bedienfeld
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 151

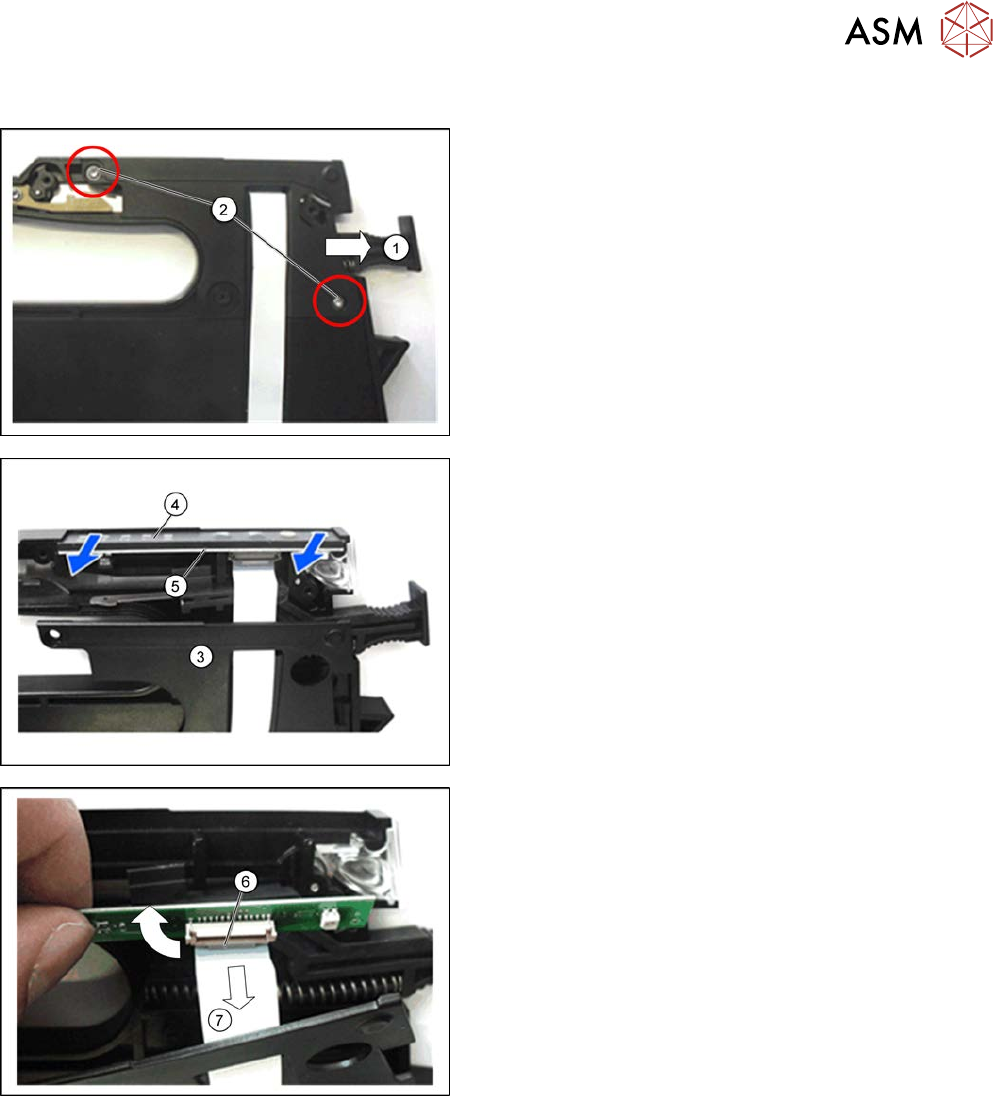

7.15.2.1 Bedienfeld und Platine entfernen
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Entfernen Sie die linke Seitenabdeckung (siehe
7.3.1 "Linke Seitenabdeckung entfernen" [}102]).
► Lösen Sie die Verriegelung(1) in die Position
„Entriegelt“.
► Öffnen Sie die beiden gekennzeichnetenTORX –
Schrauben(2), mit denen der Deckel der Folien-
stopfeinheit befestigt ist.
► Heben Sie den Deckel der Folienstopfeinheit(3)
vorsichtig ein Stück vom Grundkörper des Zu-
führmoduls. Beachten Sie, dass das Flachband-
kabel noch an der Platine des Bedienfelds befes-
tigt ist.
► Ziehen Sie das Bedienfeld(4) zusammen mit der
Platine(5) aus der Führung.
► Öffnen Sie den Bügel am Flachbandan-
schluss(6) an der Platine.
► Ziehen Sie das Flachbandkabel(7) aus dem
Flachbandanschluss.
► Ziehen Sie die Flachbandleitung aus dem Deckel
der Folienstopfeinheit.
7 Reparaturen an SmartFeeder 8 mm X / Xi
7.15 Griff mit Bedienfeld
152 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020
7.15.2.2 Bedienfeld und Platine montieren
► Falls dieser nicht offen ist, klappen Sie den Bügel
am Flachbandanschluss(2) an der Platine auf.
► Schieben Sie das Flachbandkabel(1) mit der
blauen Seite nach oben wie abgebildet durch den
Deckel der Folienstopfeinheit.
► Schieben Sie das Flachbandkabel(1) mit der
blauen Seite nach oben weiter bis zum Anschlag
in den Flachbandanschluss(2) der Platine.
Achten Sie dabei darauf, dass die Kontakte des
Flachbandkabels auf den Kontakten des An-
schlusses liegen.
► Klappen Sie den Bügel am Flachbandan-
schluss(2) zu.
► Stecken Sie das Bedienfeld(3) mit den gekenn-
zeichneten Stiften in die markierten Löcher(4)
der Platine.
► Schieben Sie das Bedienfeld(3) gemeinsam mit
der Platine(4) seitlich in die dafür vorgesehene
Führung des Zuführmoduls.
Achten Sie dabei darauf, dass das Flachbandka-
bel nicht gequetscht oder aus dem Anschluss an
der Platine gezogen wird.
► Heben Sie den Deckel der Folienstopfeinheit(5)
vorsichtig in die abgebildete Position auf den
Grundkörper des Zuführmoduls. Beachten Sie,
dass das Flachbandkabel wie abgebildet aus
dem Deckel hängt.
► Befestigen Sie den Deckel Folienstopfeinheit an
den gekennzeichneten Positionen(6) mit 2
Schrauben. Verwenden Sie dazu einen TORX-
Schraubendreher Größe T8 mit 0,6Nm.
► Achten Sie darauf, dass die Verriegelung(7) des
Zuführmoduls leichtgängig ist und keine Kompo-
nenten verklemmt oder gequetscht werden.
► Befestigen Sie die linke Seitenabdeckung (siehe
7.3.2 "Linke Seitenabdeckung montie-
ren" [}102]).
