7 Reparaturen an SmartFeeder 8 mm X / Xi
7.15 Griff mit Bedienfeld
154 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020
7.15.3.1 Einzelteile am Griff entfernen
► Legen Sie das Zuführmodul vorsichtig mit der rechten Seite auf eine stabile, ebene und sau-
bere Unterlage.
► Entfernen Sie die linke Seitenabdeckung (siehe 7.3.1 "Linke Seitenabdeckung entfer-
nen" [}102]).
► Entfernen Sie das Bedienfeld (siehe 7.15.2.1 "Bedienfeld und Platine entfernen" [}151]).
Wenn Sie das Bedienfeld entfernt haben, ist der Deckel der Folienstopfeinheit freigelegt und kann
bei Bedarf ausgetauscht werden.

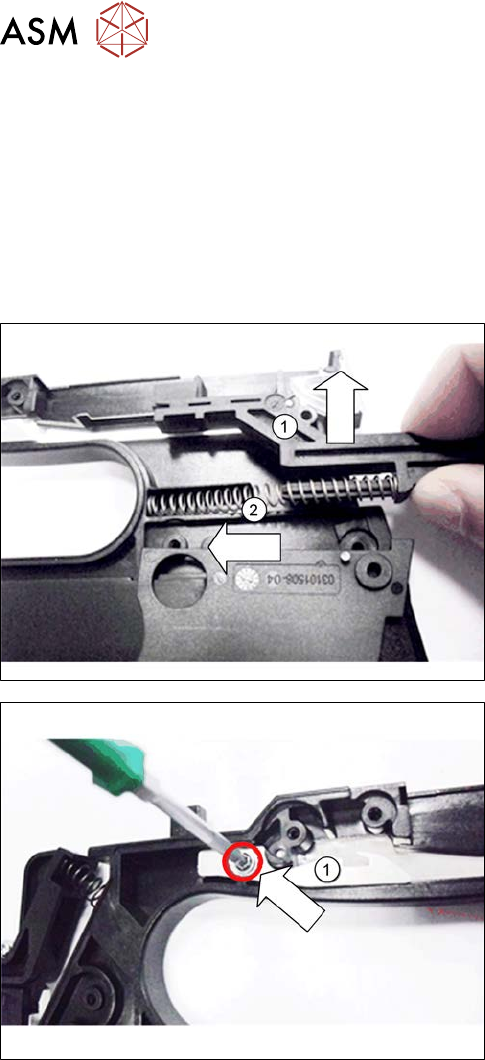

► Ziehen Sie den Schieber nach oben aus dem
Griff. (1)
► Entnehmen Sie die Druckfeder.(2)
► Entfernen Sie die Schraube, mit der der Federha-
ken(1) an den Griff befestigt ist.
► Entnehmen Sie den Federhaken.
7 Reparaturen an SmartFeeder 8 mm X / Xi
7.15 Griff mit Bedienfeld
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 155

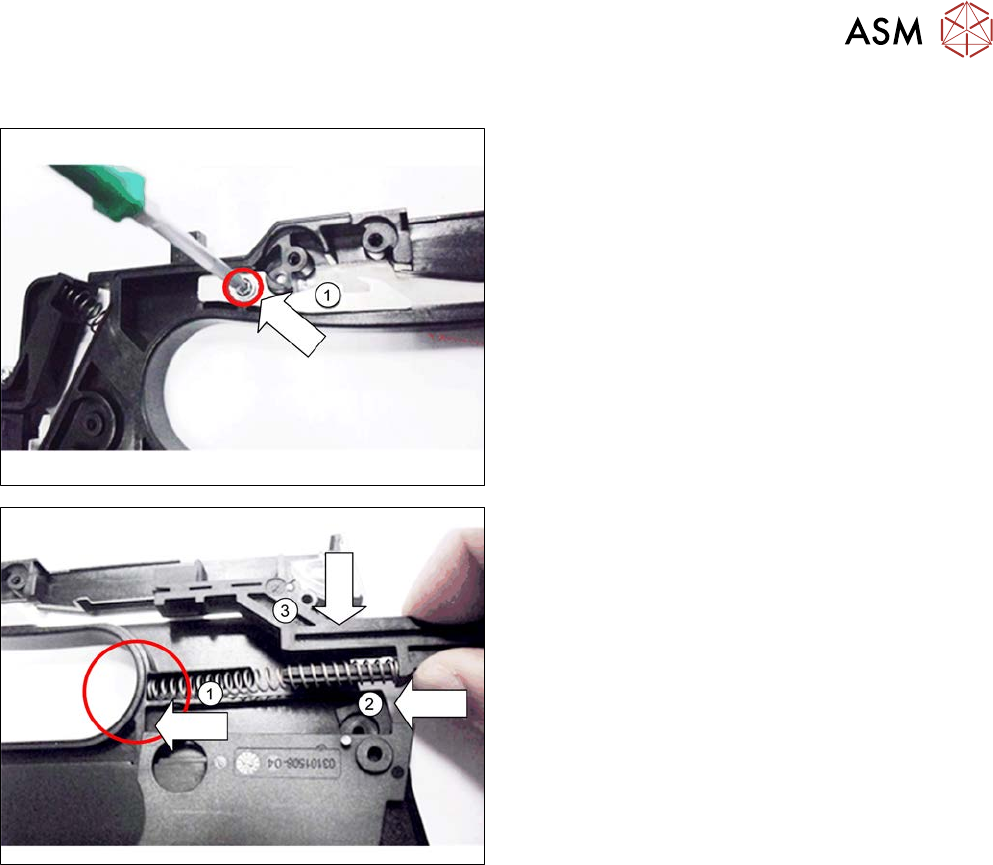

7.15.3.2 Einzelteile am Griff montieren
► Halten Sie den Federhaken(1) wie abgebildet an
den Griff, so dass Sie durch die Öffnung die Boh-
rung für die Schraube vollständig sehen können.
► Schrauben Sie den Federhaken an den Griff.
Verwenden Sie hierzu einen TORX-Schrauben-
dreher der Größe T8 mit 0,6 Nm.
► Schieben Sie ein Ende der Druckfeder wie abge-
bildet in den Griff.(1)
► Stecken Sie den Schieber in das andere Ende
der Druckfeder.(2)
► Drücken Sie den Schieber in die Druckfeder und
setzen Sie ihn von oben in den Griff ein.(3)
Zu diesem Zeitpunkt ist der Deckel der Folienstopfeinheit freigelegt und kann bei Bedarf ausge-
tauscht werden, bevor Sie das Bedienfeld montieren.
► Befestigen Sie das Bedienfeld (siehe 7.15.2.2 "Bedienfeld und Platine montieren" [}152]).
► Befestigen Sie die linke Seitenabdeckung (siehe 7.3.2 "Linke Seitenabdeckung montie-
ren" [}102]).
7 Reparaturen an SmartFeeder 8 mm X / Xi
7.16 Steuerplatine
156 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020
7.16 Steuerplatine
VORSICHT
Elektrostatische Aufladung
Beachten Sie beim Entfernen und Montieren des Steuerplatine die aktuell gültigen EGB-
Richtlinien.
Benötigtes Ersatzteil

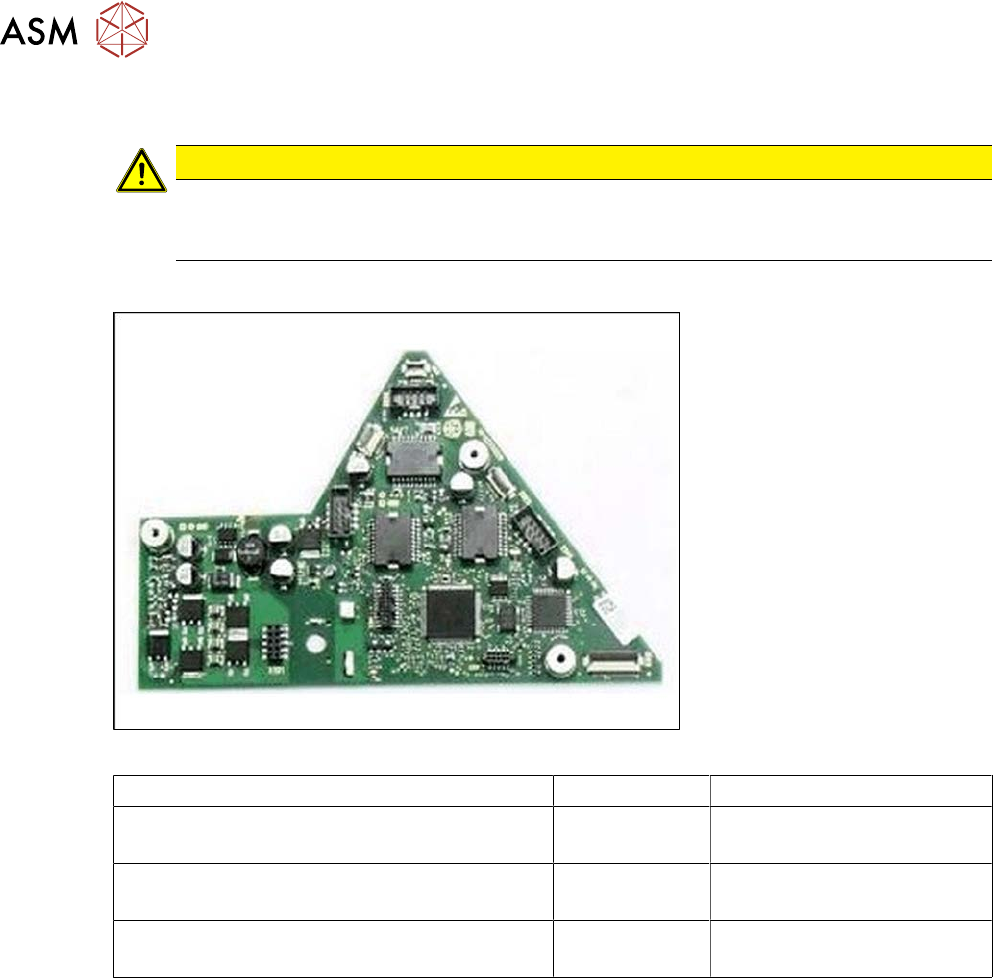

Abb.52: Beispiel Steuerplatine X8Smart V2
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 8mmX (V1) 00141370-01
SmartFeeder 8mm X Splice (V1) 00141390-01
03101127-xx Steuerplatine X8Smart
SmartFeeder 8mmX (V2) 00141370-02
SmartFeeder 8mm X Splice (V2) 00141390-02
03124276-xx Steuerplatine X8Smart V2
SmartFeeder 8mm Xi [00141480-xx]
SmartFeeder 8mm Xi Splice [00141500-xx]
03160015-xx Steuerplatine X8Smart Xi
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,9Nm
●
TORX-Schraubendreher 0,6Nm und 0,2Nm, GrößeT8
