7 Reparaturen an SmartFeeder 8 mm X / Xi 7.16 Steuerplatine Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 159 ► Stecken Sie den EDIF-Stecker (7) in den gekenn- zeichnet…

7 Reparaturen an SmartFeeder 8 mm X / Xi
7.16 Steuerplatine
158 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020
7.16.2 Steuerplatine montieren
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.

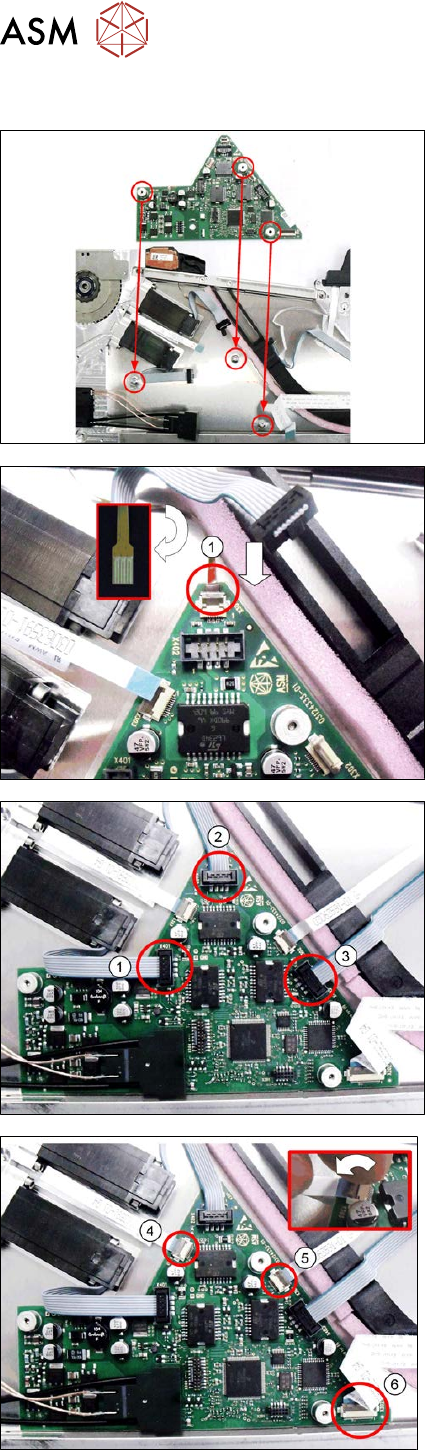

► Legen Sie die Steuerplatine wie abgebildet in das
Zuführmodul.
Richten Sie die Position der Steuerplatine an-
hand der 3 Bohrungen in der Steuerplatine und
den 3 Bohrungen in der Seitenabdeckung aus.
► Schieben Sie das Breitbandkabel des Spleißsen-
sors bis zum Anschlag in den in der Abbildung
gekennzeichneten Anschluss(1).
Achten Sie darauf, dass sich die Kontakte der
Leitung auf der Unterseite befinden und die brau-
ne Seite des Kabels von oben sichtbar ist.
► Verriegeln Sie den Anschluss.
► Stecken Sie die in der Abbildung gekennzeichne-
ten Stecker(1-3) in die entsprechenden
Anschlüsse auf der Steuerplatine.
Schließen Sie die 3 Breitbandkabel(4-6) an die Steu-
erplatine an. Verwenden Sie dazu folgende Vorge-
hensweise:
► Schieben Sie das Breitbandkabel bis zum
Anschlag in den in der Abbildung gekennzeichne-
ten Anschluss.
Achten Sie darauf, dass sich die Kontakte der
Leitung auf der Unterseite befinden und die blaue
Seite des Kabels von oben sichtbar ist.
► Verriegeln Sie den Anschluss (siehe in der Abbil-
dung oben rechts).

7 Reparaturen an SmartFeeder 8 mm X / Xi
7.16 Steuerplatine
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 159
► Stecken Sie den EDIF-Stecker(7) in den gekenn-
zeichneten Anschluss auf der Steuerplatine.
► Richten Sie erneut die Position der Steuerplatine
anhand der 3 Bohrungen in der Steuerplatine und
den 3 Bohrungen in der Seitenabdeckung aus.
► Legen Sie das Zuführmodul vorsichtig mit der lin-
ken Seite auf eine stabile, ebene und saubere
Unterlage und halten Sie dabei die Steuerplatine
in ihrer Position.
► Befestigen Sie die Steuerplatine mit den 3 in der
Abbildung gekennzeichneten Kreuzschlitzschrau-
ben(1) an der rechten Seitenabdeckung.
► Stellen Sie sicher, dass der EDIF-Stecker korrekt
auf die Steuerplatine aufgesteckt ist.
► Befestigen Sie den EDIF-Stecker vorsichtig mit
der in der Abbildung gekennzeichneten TORX-
Schraube(2).
Verwenden Sie hierzu einen TORX-Schrauben-
dreher T8 mit 0,2Nm.
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Befestigen Sie die linke Seitenabdeckung (siehe
Abschnitt 7.3.2 "Linke Seitenabdeckung montie-
ren" [}102]).
HINWEIS
Referenzlauf
Nach dem Austausch der Steuerplatine muss unbedingt ein Referenzlauf des Zuführmo-
duls durchgeführt werden! Eine Beschreibung hierzu finden Sie unter Abschnitt 7.16.3 "Re-
ferenzlauf durchführen" [}160].

7 Reparaturen an SmartFeeder 8 mm X / Xi
7.16 Steuerplatine
160 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020
7.16.3 Referenzlauf durchführen
Abb.53: Bedienfeld
1. LED 8 – 8mm Schrittweite
(nur bei SmartFeeder 8mmX aktiv)
6. VORWÄRTS-Taste
2. LED 4 – 4 mm Schrittweite 7. RÜCKWÄRTS-Taste
3. LED 2 – 2 mm Schrittweite 8. FOLIE-Taste
4. LED 1 – 1 mm Schrittweite 9. SET-Taste
5. LED M – Menü
leuchtet, wenn ein Bedienmenü aktiviert ist
► Stellen Sie das Zuführmodul auf ein Single Slot EDIF oder auf einen an einen Bestückauto-
maten angeschlossenen BE-Tisch für X-Feeder.
► Drücken Sie die graue SET-Taste(9) und halten Sie diese gedrückt, bis der Referenzlauf akti-
viert wurde.
► Drücken Sie dreimal kurz die gelbe Folie-Taste(8).
Nach dem ersten Druck der Taste FOLIE wird die LEDM eingeschaltet.
Nach dem zweiten Druck wird zusätzlich die LED1 eingeschaltet.
Nach dem dritten Druck wird zusätzlich die LED2 eingeschaltet.
Das Menu für die Aktivierung des Referenzlaufs ist jetzt ausgewählt.
► Drücken Sie zusätzlich zur SET-Taste die VORWÄRTS-Taste(7).
Die LED8(1) sollte jetzt schnell blinken.
Falls zusätzlich zur LED8 die LED4(2) blinkt, liegt ein Fehler am Zuführmodul vor (z.B. Folie
ist gespannt oder Gurtantrieb hat einen Fehler) und der Referenzlauf kann nicht durchgeführt
werden.
► Lassen Sie die VORWÄRTS-Taste los.
Der Referenzlauf wird gestartet.
► Lassen Sie die SET-Taste los.
Der Referenzlauf wird automatisch beendet. Im Anschluss wechselt das Bedienfeld in die
Schrittweitenanzeige.
