7 Reparaturen an SmartFeeder 8 mm X / Xi
7.17 Folienbehälter
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 163
► Entfernen Sie die hintere Gleitführung (siehe
7.2.1 "Gleitführung entfernen" [}100]).
► Legen Sie das Zuführmodul vorsichtig auf die
rechte Seite.
► Entfernen Sie die linke Seitenabdeckung (siehe
7.3.1 "Linke Seitenabdeckung entfernen" [}102]).
► Lösen Sie die mit B gekennzeichnete Schraube
(M 2,5x5) mit einem Kreuzschlitzschraubendre-
her.
► Lösen Sie die 3 mit A gekennzeichneten Schrau-
ben (RF 2,5x6) mit einem TORX–Schraubendre-
her.
ð Die so gelöste untere Versteifung (1) wird erst
später vom Folientank abgezogen.
► Entfernen Sie die TORX-Schraube (RF 2,5x7,5),
mit der das Füllstück Spleißsensor befestigt ist.
► Entfernen Sie die beiden TORX-Schrauben (RF
2,5x7,5), mit denen der Folientank am Gurtleit-
kanal befestigt ist.
7 Reparaturen an SmartFeeder 8 mm X / Xi
7.17 Folienbehälter
164 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020
► Entfernen Sie die beiden TORX-Schrauben, mit
denen der Folientank (1) an der Folienabzugsein-
heit (2) befestigt ist.
► Öffnen Sie auf der Steuerplatine den Anschluss
X202.
► Entfernen Sie die Flachbandleitung zum Bedien-
feld.
► Greifen Sie mit den Fingern der rechten Hand
zwischen den Folientank und die rechte Sei-
tenabdeckung.(1)
► Heben Sie mit der linken Hand vorsichtig die obe-
re Versteifung zusammen mit der Folienabzugs-
einheit an.(2a)
► Drücken Sie gleichzeitig mit dem Daumen der
rechten Hand den Folientank nach unten.(2b)
Die Verbindung zwischen Folienabzugseinheit und Fo-
lientank sollte sich nun lösen.(3)
Wenn sich die Verbindung nicht löst:
► Betätigen Sie die Wippe, um die Stopfräder der
Folienschwinge und der Wippe voneinander zu
trennen.
7 Reparaturen an SmartFeeder 8 mm X / Xi
7.17 Folienbehälter
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 165

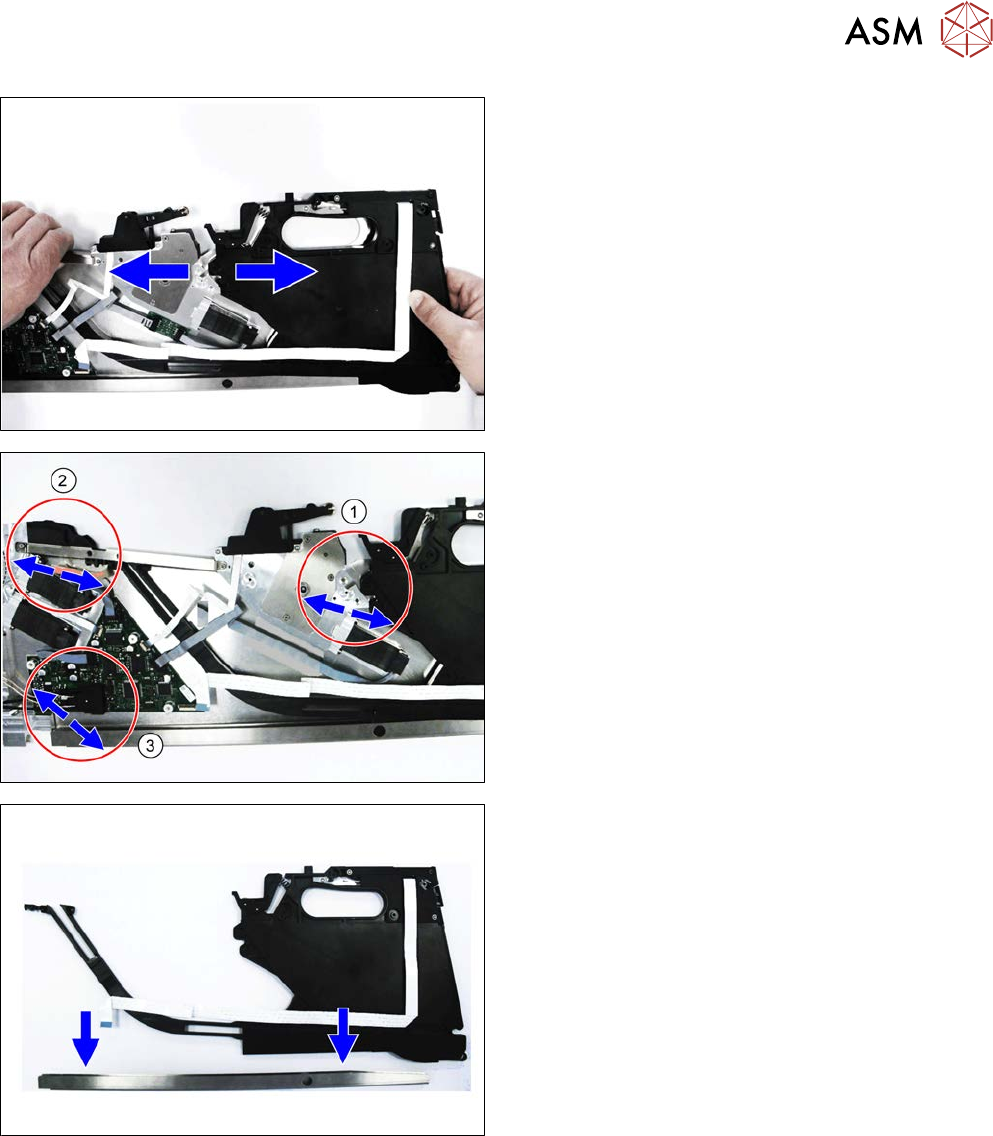

► Ziehen Sie die Folienabzugseinheit und den Foli-
entank vorsichtig auseinander.
► Beachten Sie die folgenden Hinweise.
Achten Sie beim Auseinanderziehen auf die markier-
ten Bereiche, sobald sich der Folientank im
Bereich(1) von der Folienabzugseinheit gelöst hat.
► Achten Sie darauf, dass der Gurtleitkanal aus der
oberen Versteifung gleitet.(2)
► Achten Sie darauf, dass sich die untere Verstei-
fung von der Folienabzugseinheit löst.(3)
► Ziehen Sie die untere Versteifung vom Folientank
ab.
