7 Reparaturen an SmartFeeder 8 mm X / Xi
7.17 Folienbehälter
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 167

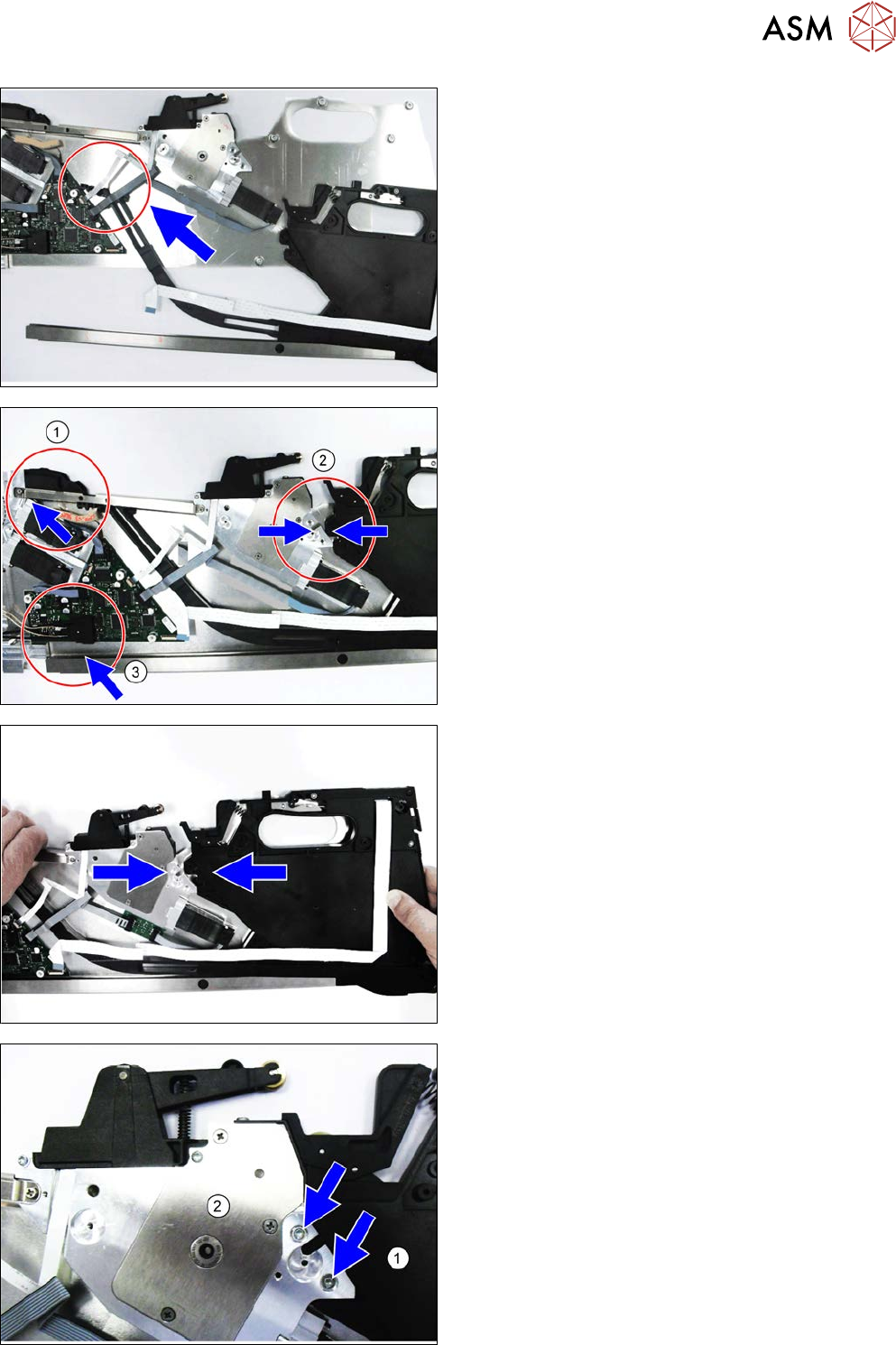

► Legen Sie das Zuführmodul vorsichtig auf die
rechte Seite.
► Führen Sie den Folientank von rechts unten in
den Grundkörper ein.
► Führen Sie den Gurtleitkanal unter den beiden
Flachbandleitungen hindurch.
Achten Sie beim Einsetzen des Folientanks besonders
auf die markierten Bereiche. Beachten Sie, dass sich
jeweils die Bohrungen in der Folienabzugseinheit und
die Bohrungen im Folientank bzw. Gurtkanal überein-
ander befinden.
► Führen Sie den vorderen Teil des Gurtleitkanals
in die obere Versteifung ein.(1)
► Schieben Sie den Folientank an die Folienab-
zugseinheit.(2)
► Schieben Sie die untere Versteifung auf die An-
triebseinheit. (3)
► Heben Sie die Folienabzugseinheit mit der linken
Hand an der oberen Versteifung leicht an und
schieben Sie den Folientank bis Anschlag unter
die Folienabzugseinheit.
► Stellen Sie sicher, dass sich die beiden Bohrun-
gen vom Folientank deckungsgleich unter den
beiden Bohrungen der Folienabzugseinheit
befinden.
► Befestigen Sie den Folientank an der Folienab-
zugseinheit mit den beiden TORX-Schrauben
(RF-SN75-2,5 x 6-9.8, 03033796-xx).
Verwenden Sie hierzu einen TORX-Schrauben-
dreher 0,6 Nm, Größe T8.
7 Reparaturen an SmartFeeder 8 mm X / Xi
7.17 Folienbehälter
168 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020

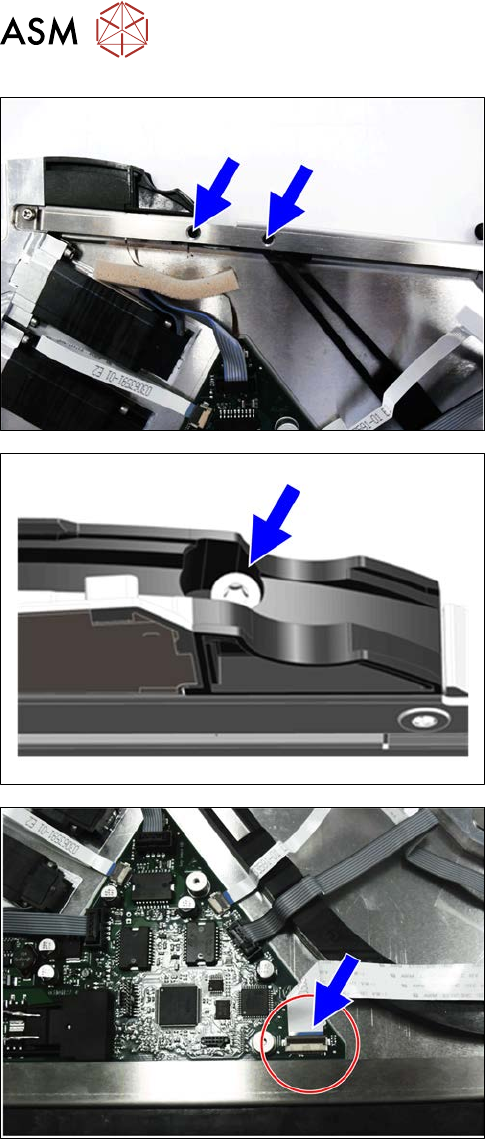

► Befestigen Sie den Gurtleitkanal an der oberen
Versteifung mit den beiden TORX-Schrauben
(RF-SN85-2,5 x 7,5-9.8, 03044543-xx).
Verwenden Sie hierzu einen TORX-Schrauben-
dreher 0,6 Nm, Größe T8.
► Befestigen Sie das Füllstück Spleißsensor mit
der TORX-Schraube (RF-SN85-2,5 x 7,5-9.8,
03044543-xx).
Verwenden Sie hierzu einen TORX-Schrauben-
dreher 0,6 Nm, Größe T8.
► Stecken Sie die Flachbandleitung zum Bedien-
feld auf der Steuerplatine bis zum Anschlag in
den Anschluss X202.
Achten Sie darauf, dass sich die Kontakte der
Leitung auf der Unterseite befinden und die blaue
Seite des Kabels von oben sichtbar ist.
► Verriegeln Sie den Anschluss.
7 Reparaturen an SmartFeeder 8 mm X / Xi
7.17 Folienbehälter
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 169

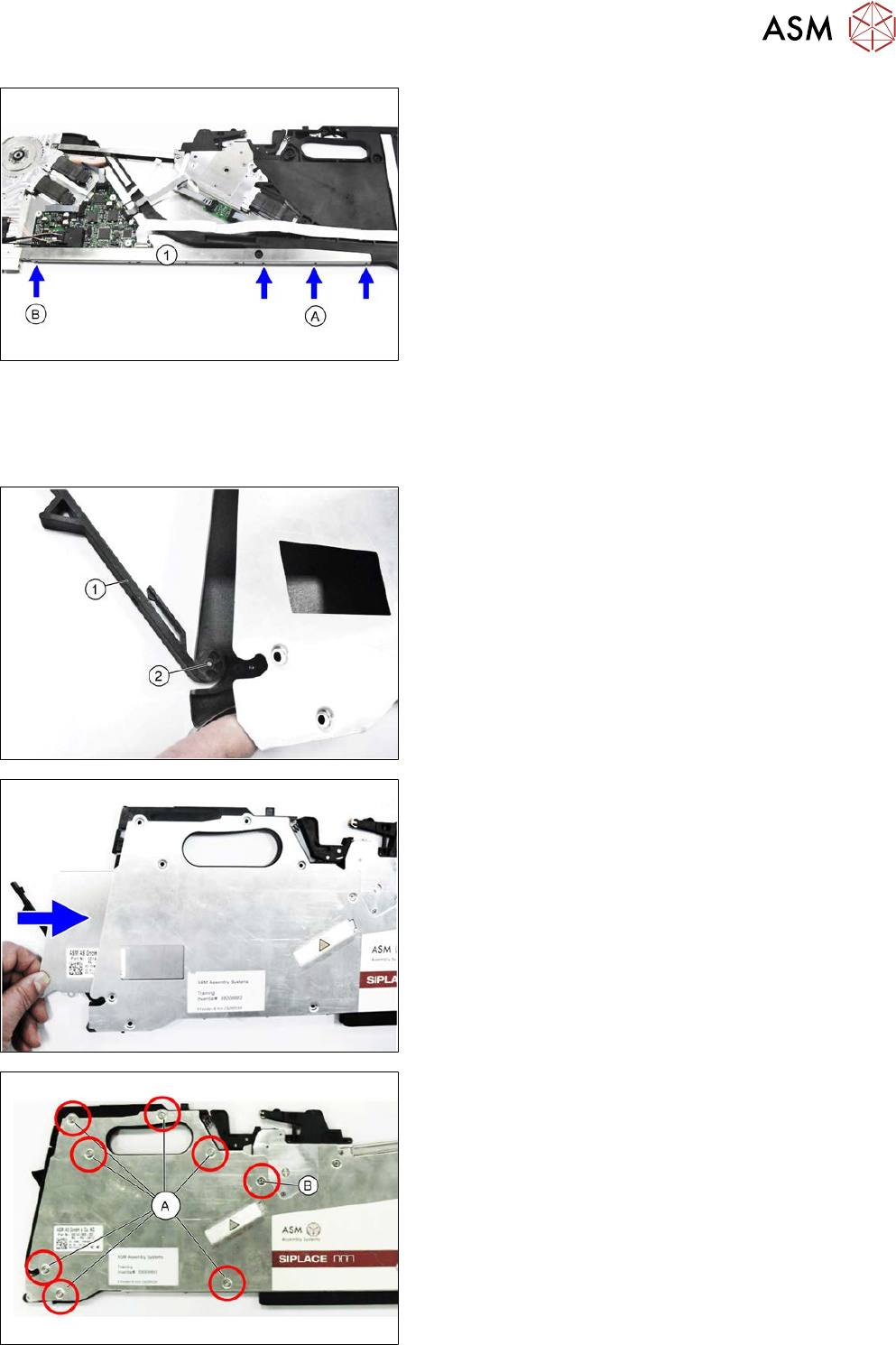

► Befestigen Sie die untere Versteifung mit den
drei mit A gekennzeichneten Schrauben (RF-
SN75-2,5 x 6-9.8, 03033796-xx).
Verwenden Sie hierzu einen TORX-Schrauben-
dreher 0,6 Nm, Größe T8.
► Befestigen Sie die mit B gekennzeichnete
Schraube (SN 213307-H-M2,5 x 5-A2-70,
03071822-xx).
Verwenden Sie hierzu einen Kreuzschlitzschrau-
bendreher.
► Befestigen Sie die linke Seitenabdeckung (siehe
7.3.2 "Linke Seitenabdeckung montie-
ren" [}102]).
► Legen Sie das Zuführmodul vorsichtig auf die
rechte Seite.
► Befestigen Sie die hintere Gleitführung (siehe
7.2.2 "Gleitführung montieren" [}100]).
► Heben Sie die rechte Seitenabdeckung hinten et-
was an.
► Setzen Sie die Welle (2) ein.
► Stecken Sie die Klappe (1) senkrecht von oben
auf die Welle.
► Heben Sie die rechte Seitenabdeckung hinten et-
was an.
► Schieben Sie das Folientankblech von hinten in
das Zuführmodul.
Richten Sie das Folientankblech über der Welle
der Klappe so aus, dass das Etikett vollständig
zu sehen ist.
► Legen Sie das Zuführmodul vorsichtig mit der lin-
ken Seite auf eine stabile, ebene und saubere
Unterlage.
► Befestigen Sie die mit A gekennzeichneten
Schrauben.
Verwenden Sie hierzu einen TORX-Schrauben-
dreher 0,6 Nm, Größe T8.
► Befestigen Sie die mit B gekennzeichnete
Schraube.
Verwenden Sie hierzu einen Kreuzschlitzschrau-
bendreher.
