8 Reparaturen an SmartFeeder 2x8 mm X / Xi 8.2 Gleitführung hinten Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 173 8.2 Gleitführung hinten Benötigtes Ersatzteil Abb.5…

8 Reparaturen an SmartFeeder 2x8 mm X / Xi

8.1 Gleitführung vorn / Gleitfolie

172 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020

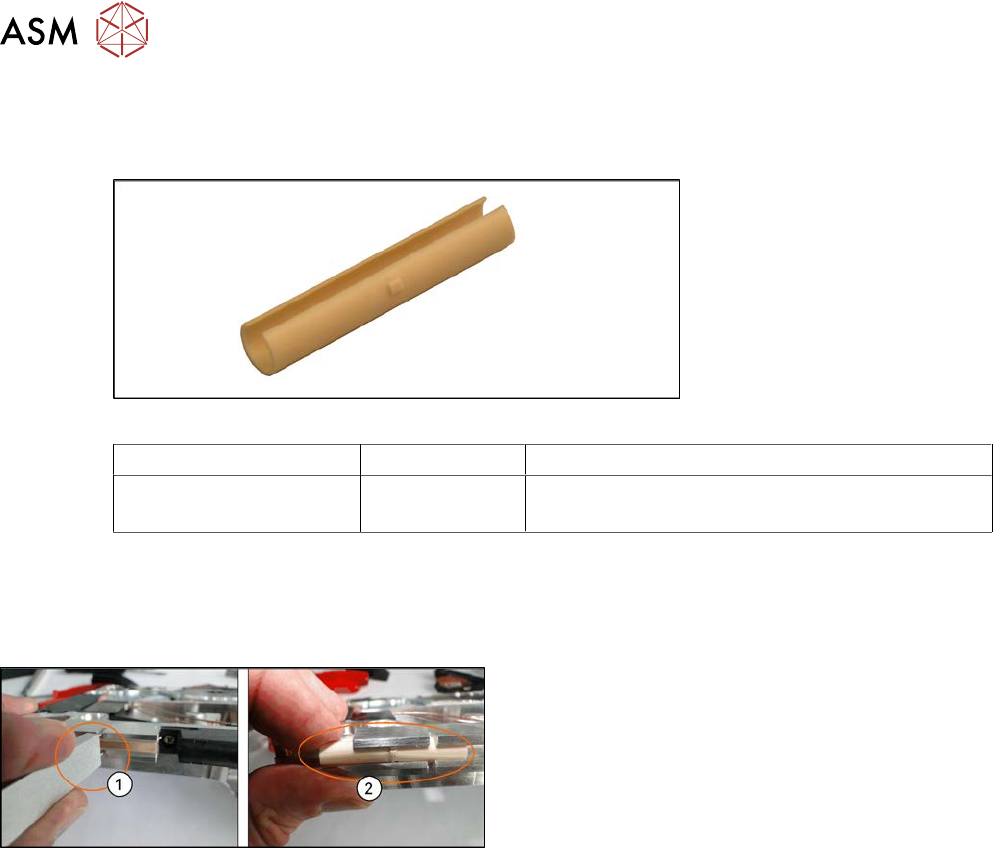

8.1 Gleitführung vorn / Gleitfolie

Benötigtes Ersatzteil

Abb.55: Gleitfolie X-Feeder

Zuführmodul Artikel-Nr. Bezeichnung

SmartFeeder 2x8mmX

SmartFeeder 2x8mmXi

03019604Sxx Gleitführung vorn

Benötigtes Werkzeug

●

Gleitfolienentferner

8.1.1 Gleitfolie entfernen

► Legen Sie das Zuführmodul auf eine stabile, ebe-

ne und saubere Unterlage.

► Setzen Sie den Gleitfolienentferner in die Gleit-

führung ein.(1)

► Hebeln Sie die Gleitfolie aus der eingerasteten

Position.

► Hebeln Sie die Gleitfolie, bis diese ungefähr eine

90°-Drehung gemacht hat.

► Schieben Sie die Gleitfolie nach vorn aus der

Gleitführung heraus.(2)

8.1.2 Gleitfolie montieren

► Drücken Sie die Gleitfolie leicht zusammen.

► Schieben Sie die Gleitfolie von vorn in die Gleitführung, bis diese einrastet.

8 Reparaturen an SmartFeeder 2x8 mm X / Xi

8.2 Gleitführung hinten

Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 173

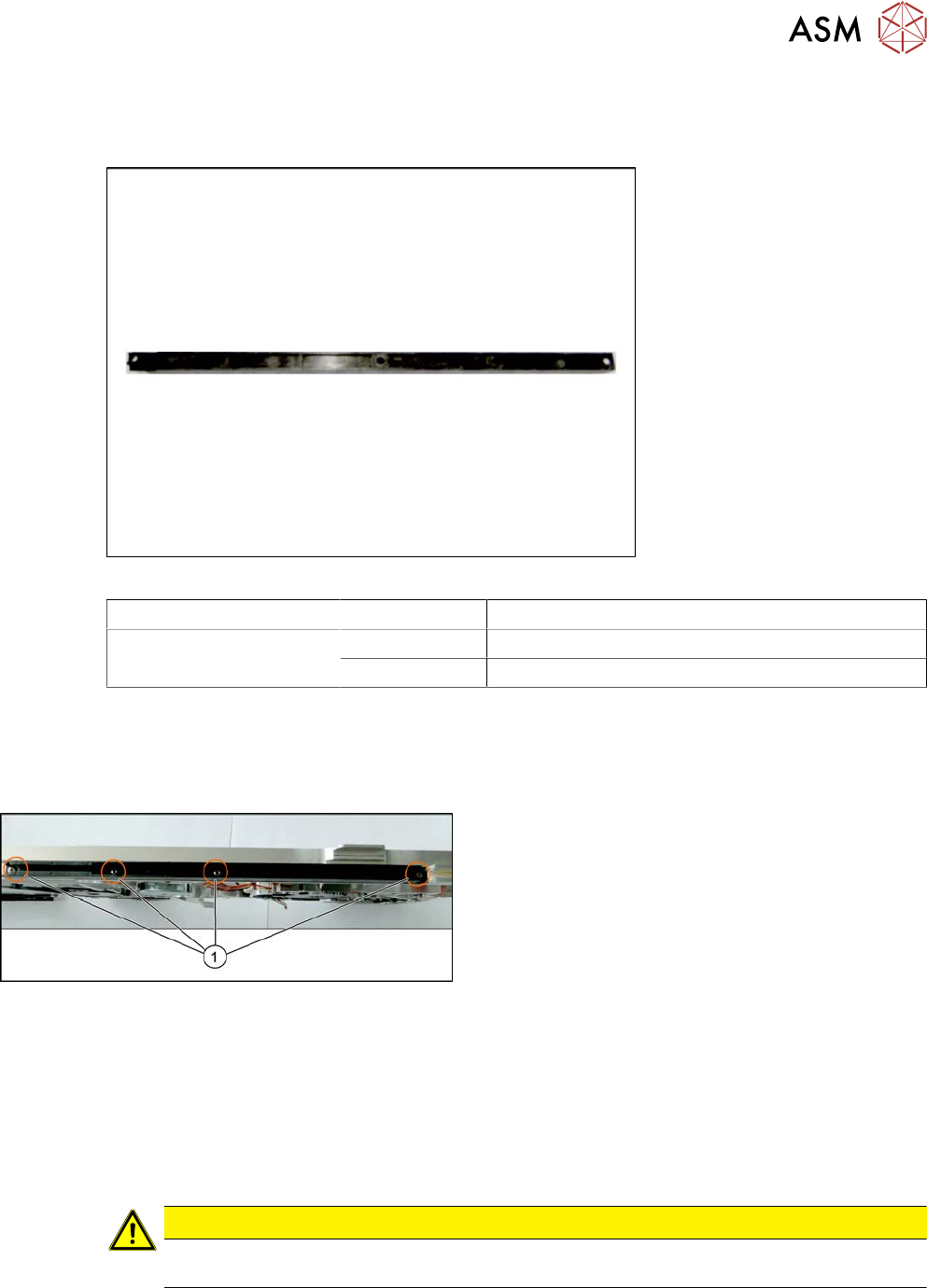

8.2 Gleitführung hinten

Benötigtes Ersatzteil

Abb.56: Hintere Gleitführung L200

Zuführmodul Artikel-Nr. Bezeichnung

SmartFeeder 2x8mmX

SmartFeeder 2x8mmXi

03003994Sxx Hintere Gleitführung L200

03010209-xx ISO 7045 - M2.5 x 6-A2-50-H

Benötigtes Werkzeug

●

Kreuzschlitzschraubendreher 0,6Nm

8.2.1 Gleitführung hinten entfernen

► Legen Sie das Zuführmodul auf eine stabile, ebe-

ne und saubere Unterlage.

► Lösen Sie die 4 Schrauben(1) an der Gleitfüh-

rung.

► Heben Sie die Gleitführung hinten an und ziehen

Sie sie nach oben ab.

8.2.2 Gleitführung hinten montieren

► Schieben Sie den linken Teil der hinteren Gleitführung bis zum Anschlag an die vordere Gleit-

führung und in die Aussparung.

► Senken Sie anschließend die beiden Rastnasen der Gleitführung in die dafür vorgesehenen

Öffnungen an der Unterseite des Zuführmoduls.

► Schrauben Sie die Gleitführung an die Unterseite des Zuführmoduls. Verwenden Sie hierzu

die Schrauben 03010209-xx ISO7045 - M2.5x 6-A2-50-H.

VORSICHT

► Um eine Beschädigung des Stiftrades zu vermeiden, muss bei dieser Arbeit das

Abholfenster montiert sein.

8 Reparaturen an SmartFeeder 2x8 mm X / Xi

8.3 Seitenabdeckungen

174 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020

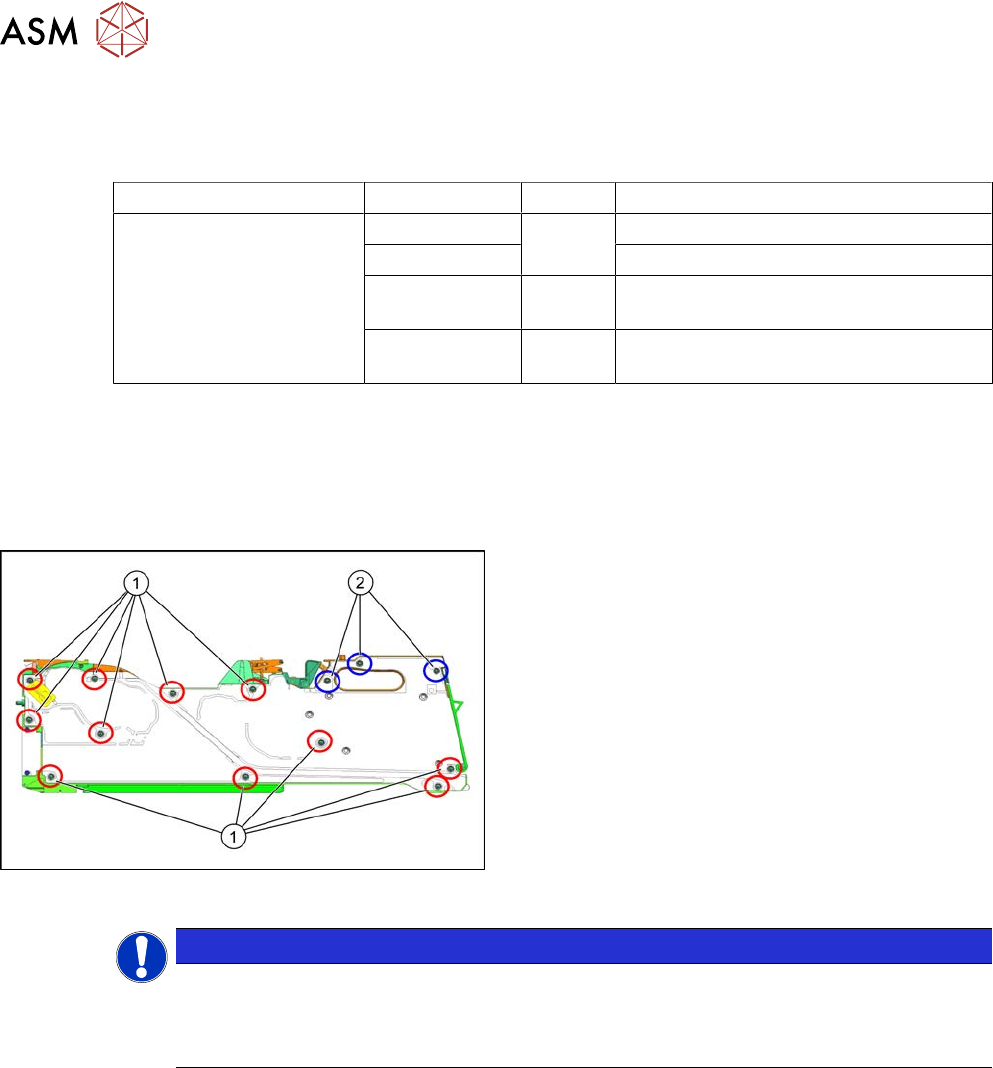

8.3 Seitenabdeckungen

Benötigtes Ersatzteil

Zuführmodul Artikel-Nr. Typ Bezeichnung

SmartFeeder 2x8 mm X

SmartFeeder 2x8mmXi

03078734-xx Abdeckblech links kpl. /X2x8

03078709-xx Abdeckblech rechts /X2x8

03010209-xx 1 ISO 7045 - M2.5 x 6-A2-50-H

(Kreuzschlitz Schrauben)

03033796-xx 2 RF-SN75-2,5 x 6-9.8

(TORX-Schrauben)

Benötigtes Werkzeug

●

Kreuzschlitzschraubendreher 0,6Nm

●

TORX-Schraubendreher 0,6Nm, Größe T8

8.3.1 Linke Seitenabdeckung entfernen

► Legen Sie das Zuführmodul vorsichtig mit der

rechten Seite auf eine stabile, ebene und saube-

re Unterlage.

► Lösen Sie die Schrauben, wie in der Abbildung

angegeben.

1. Rote Kreise zeigen auf Schrauben, für die Sie

einen Kreuzschlitzschraubendreher mit 0,6Nm

Drehmoment verwenden.

2. Blaue Kreise zeigen auf Schrauben, für die Sie

einen TORX-Schraubendreher mit 0,6Nm Dreh-

moment verwenden.

► Legen Sie die Seitenabdeckung an einen geschützen und sauberen Platz.

HINWEIS

Achtung: Die Folienentsorgungsklappe wird von der Seitenabdeckung gehalten und kann

herausfallen!

Zur besseren Übersicht ist es hilfreich, wenn Sie die jeweils gleichen Schrauben gemein-

sam, z.B. in kleinen gekennzeichneten Sortierschalen, aufbewahren.
