8 Reparaturen an SmartFeeder 2x8 mm X / Xi
8.3 Seitenabdeckungen
174 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020
8.3 Seitenabdeckungen
Benötigtes Ersatzteil
Zuführmodul Artikel-Nr. Typ Bezeichnung
SmartFeeder 2x8 mm X
SmartFeeder 2x8mmXi
03078734-xx Abdeckblech links kpl. /X2x8
03078709-xx Abdeckblech rechts /X2x8
03010209-xx 1 ISO 7045 - M2.5 x 6-A2-50-H
(Kreuzschlitz Schrauben)
03033796-xx 2 RF-SN75-2,5 x 6-9.8
(TORX-Schrauben)
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,6Nm
●
TORX-Schraubendreher 0,6Nm, Größe T8
8.3.1 Linke Seitenabdeckung entfernen
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Lösen Sie die Schrauben, wie in der Abbildung
angegeben.
1. Rote Kreise zeigen auf Schrauben, für die Sie
einen Kreuzschlitzschraubendreher mit 0,6Nm
Drehmoment verwenden.
2. Blaue Kreise zeigen auf Schrauben, für die Sie
einen TORX-Schraubendreher mit 0,6Nm Dreh-
moment verwenden.
► Legen Sie die Seitenabdeckung an einen geschützen und sauberen Platz.
HINWEIS
Achtung: Die Folienentsorgungsklappe wird von der Seitenabdeckung gehalten und kann
herausfallen!
Zur besseren Übersicht ist es hilfreich, wenn Sie die jeweils gleichen Schrauben gemein-
sam, z.B. in kleinen gekennzeichneten Sortierschalen, aufbewahren.
8 Reparaturen an SmartFeeder 2x8 mm X / Xi
8.3 Seitenabdeckungen
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 175

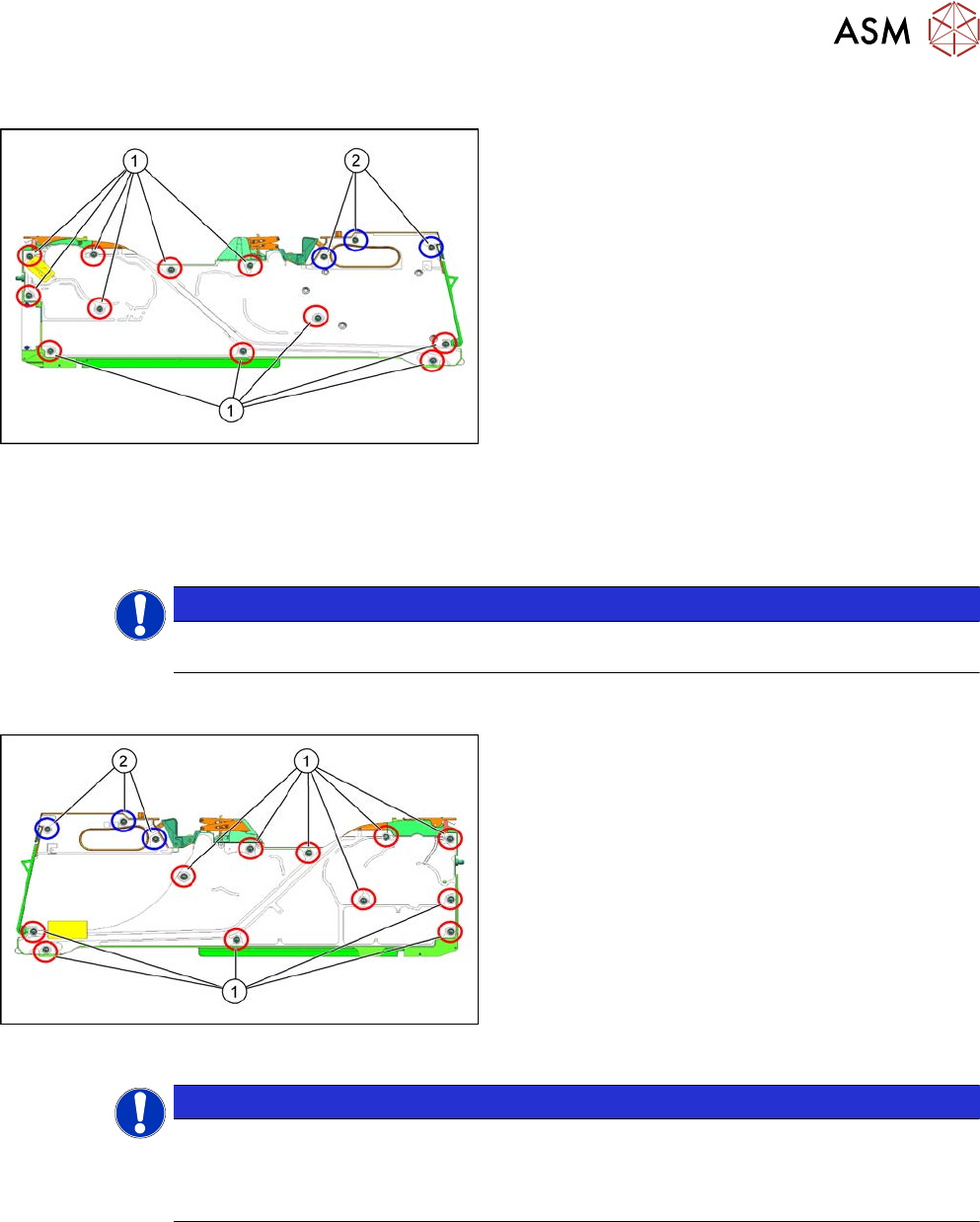

8.3.2 Linke Seitenabdeckung montieren
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Achten Sie darauf, dass die Folienentsorgungs-
klappe richtig eingesetzt ist.
► Legen Sie die Seitenabdeckung auf das Zuführ-
modul.
► Achten Sie darauf, dass die Seitenabdeckung
bündig mit dem Bedienfeld abschließt.
1. Blaue Kreise zeigen auf Schrauben (RF-
SN75-2,5x6-9,8), für die Sie einen TORX-
Schraubendreher mit 0,6Nm Drehmoment ver-
wenden.
2. Rote Kreise zeigen auf Schrauben (M2,5x6), für
die Sie einen Kreuzschlitzschraubendreher mit
0,6Nm Drehmoment verwenden.
Achten Sie beim Ansetzen der Schrauben darauf, dass diese beim Eindrehen NICHT verkanten.
HINWEIS
Achten Sie beim Ansetzen der Schrauben darauf, dass diese beim Eindrehen NICHT ver-
kanten.
8.3.3 Rechte Seitenabdeckung entfernen
► Legen Sie das Zuführmodul vorsichtig mit der lin-
ken Seite auf eine stabile, ebene und saubere
Unterlage.
► Lösen Sie die Schrauben, wie in der Abbildung
angegeben.
1. Rote Kreise zeigen auf Schrauben (M2,5x6), für
die Sie einen Kreuzschlitzschraubendreher mit
0,6Nm Drehmoment verwenden.
2. Blaue Kreise zeigen auf Schrauben (RF-
SN75-2,5x6-9,8), für die Sie einen TORX-
Schraubendreher mit 0,6Nm Drehmoment ver-
wenden.
► Legen Sie die Seitenabdeckung an einen geschützen und sauberen Platz.
HINWEIS
Achtung: Die Folienentsorgungsklappe wird von der Seitenabdeckung gehalten und kann
herausfallen!
Zur besseren Übersicht ist es hilfreich, wenn Sie die jeweils gleichen Schrauben gemein-
sam, z.B. in kleinen gekennzeichneten Sortierschalen, aufbewahren.
8 Reparaturen an SmartFeeder 2x8 mm X / Xi
8.3 Seitenabdeckungen
176 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020
8.3.4 Rechte Seitenabdeckung montieren
► Legen Sie das Zuführmodul vorsichtig mit der lin-
ken Seite auf eine stabile, ebene und saubere
Unterlage.
► Achten Sie darauf, dass die Folienentsorgungs-
klappe richtig eingesetzt ist.
► Legen Sie die Seitenabdeckung auf das Zuführ-
modul.
► Achten Sie darauf, dass die Seitenabdeckung
bündig mit dem Bedienfeld abschließt.
1. Blaue Kreise zeigen auf Schrauben, für die Sie
einen TORX-Schraubendreher mit 0,6Nm Dreh-
moment verwenden.
2. Rote Kreise zeigen auf Schrauben, für die Sie
einen Kreuzschlitzschraubendreher mit 0,6Nm
Drehmoment verwenden.
HINWEIS
Achten Sie beim Ansetzen der Schrauben darauf, dass diese beim Eindrehen NICHT ver-
kanten.
