8 Reparaturen an SmartFeeder 2x8 mm X / Xi 8.4 EDIF Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 177 8.4 EDIF Benötigtes Ersatzteil Abb.57: EDIF Sekundaer kpl. X Smart…

8 Reparaturen an SmartFeeder 2x8 mm X / Xi

8.3 Seitenabdeckungen

176 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020

8.3.4 Rechte Seitenabdeckung montieren

► Legen Sie das Zuführmodul vorsichtig mit der lin-

ken Seite auf eine stabile, ebene und saubere

Unterlage.

► Achten Sie darauf, dass die Folienentsorgungs-

klappe richtig eingesetzt ist.

► Legen Sie die Seitenabdeckung auf das Zuführ-

modul.

► Achten Sie darauf, dass die Seitenabdeckung

bündig mit dem Bedienfeld abschließt.

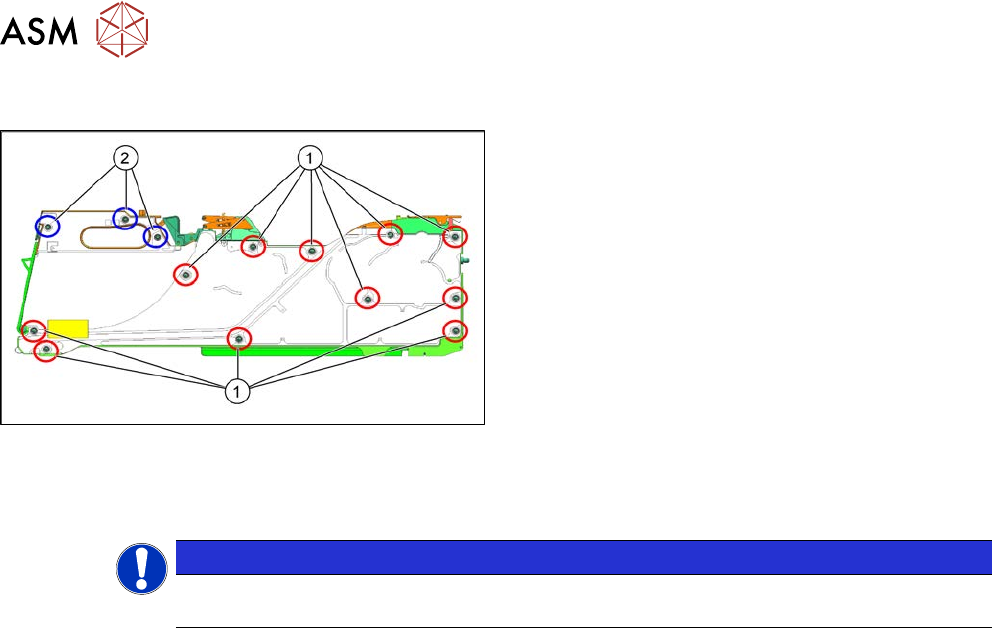

1. Blaue Kreise zeigen auf Schrauben, für die Sie

einen TORX-Schraubendreher mit 0,6Nm Dreh-

moment verwenden.

2. Rote Kreise zeigen auf Schrauben, für die Sie

einen Kreuzschlitzschraubendreher mit 0,6Nm

Drehmoment verwenden.

HINWEIS

Achten Sie beim Ansetzen der Schrauben darauf, dass diese beim Eindrehen NICHT ver-

kanten.

8 Reparaturen an SmartFeeder 2x8 mm X / Xi

8.4 EDIF

Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 177

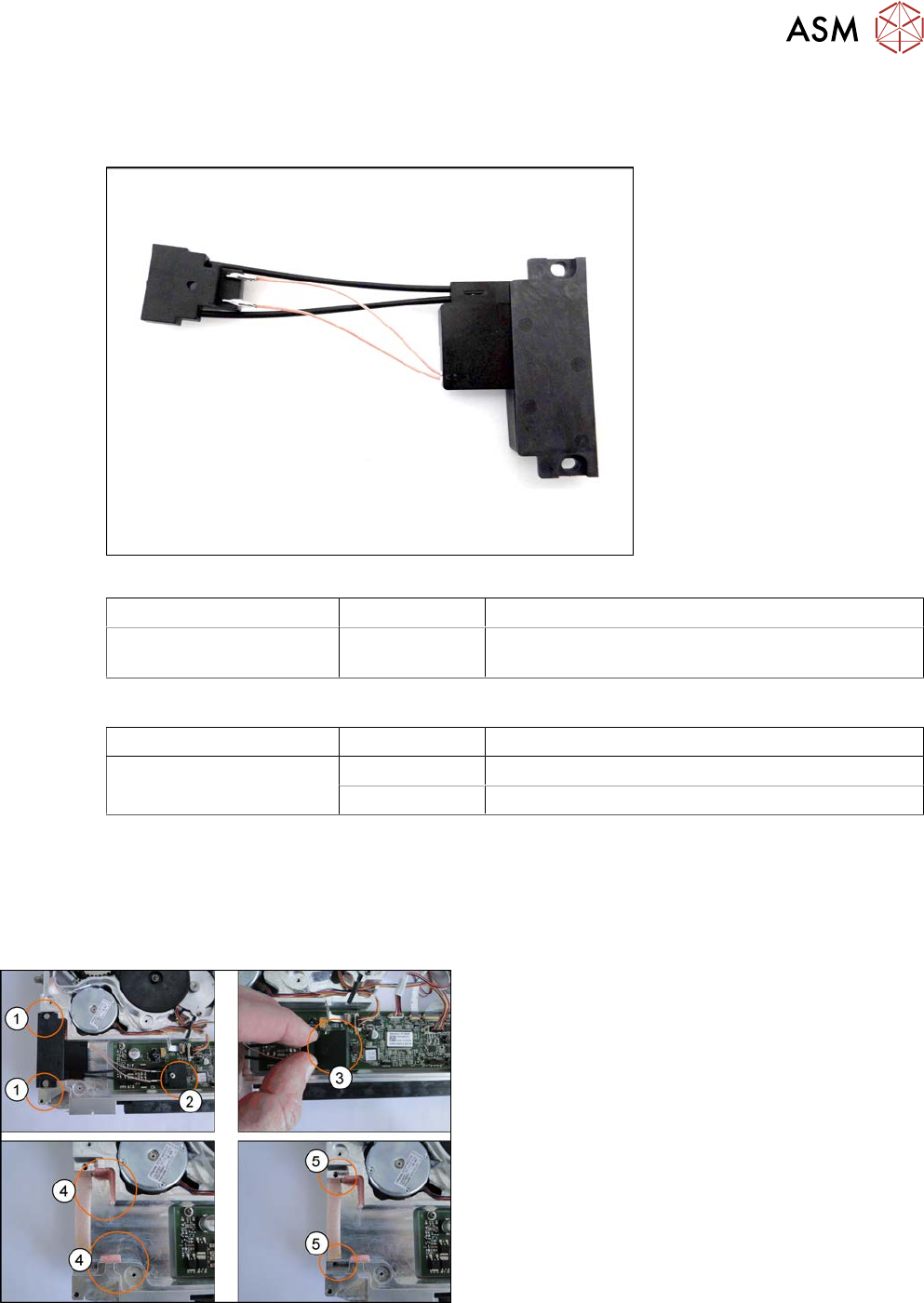

8.4 EDIF

Benötigtes Ersatzteil

Abb.57: EDIF Sekundaer kpl. X Smart

Zuführmodul Artikel-Nr. Bezeichnung

SmartFeeder 2x8mmX

SmartFeeder 2x8mmXi

03125222Sxx EDIF Sekundär kpl. X Smart

Zusätzlich erhältliche Ersatzteile

Zuführmodul Artikel-Nr. Bezeichnung

SmartFeeder 2x8 mm X

SmartFeeder 2x8mmXi

03012683-xx Druckfeder D-027

03068667-xx Bundschraube ø4x4,5 M3 /X2x8

Benötigtes Werkzeug

●

Schlitzschraubendreher

●

Kreuzschlitzschraubendreher

8.4.1 EDIF –Sekundär kpl. X Smart entfernen

► Legen Sie das Zuführmodul auf eine stabile, ebe-

ne und saubere Unterlage.

► Entfernen Sie die linke Seitenabdeckung (siehe

8.3.1 "Linke Seitenabdeckung entfernen" [}174]).

► Lösen und entfernen Sie die beiden Bundschrau-

ben(1).

► Lösen und entfernen Sie die Kreuzschlitzschrau-

be(2).

► Heben Sie den Stecker vorsichtig von der Haupt-

platine(3).

► Entfernen Sie evtl. vorhandene Schaumstoffdich-

tungen (4).

► Prüfen Sie die Druckfedern auf Beschädigung

und ersetzen Sie diese, falls notwendig(5).

8 Reparaturen an SmartFeeder 2x8 mm X / Xi

8.4 EDIF

178 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020

8.4.2 EDIF –Sekundär kpl. X Smart einbauen

► Stecken Sie die beiden Druckfedern(1) in die

dafür vorgesehenen Schächte.

Sollten die Druckfedern verbogen sein, müssen

diese ausgetauscht werden.

 HINWEIS!

Achten Sie beim Einstecken darauf, dass die

beiden Druckfedernedern gerade nach vorn

zum EDIF zeigen und beim Einsetzen nicht

verkannten.

► Schieben Sie das EDIF(2) in die Aussparung am

vorderen Ende des Zuführmoduls.

► Befestigen Sie das EDIF mit den beiden Bund-

schrauben.

► Überprüfen Sie, ob das EDIF bei leichtem Druck

von vorn wieder zurückfedert.

Wenn das EDIF nicht zurückfedert, lösen Sie die bei-

den Bundschrauben(2) und stellen Sie sicher, dass

die beiden Druckfedern (siehe 1 vorheriges Bild) nach

vorn ausgerichtet und nicht verkanntet sind.

► Setzen Sie den Stecker auf der Hauptplatine ein

und achten Sie darauf, dass die Führungsstifte

zentriert sind(3).

► Befestigen Sie den Stecker an der Platine mit der

Kreuzschlitzschraube und ziehen Sie diese vor-

sichtig fest.

► Montieren Sie die linke Seitenabdeckung (siehe

8.3.2 "Linke Seitenabdeckung montie-

ren" [}175]).
