8 Reparaturen an SmartFeeder 2x8 mm X / Xi 8.5 Abholfenster Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 179 8.5 Abholfenster HINWEIS Umstellung auf die neue Version Sm…
8 Reparaturen an SmartFeeder 2x8 mm X / Xi
8.4 EDIF
178 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020
8.4.2 EDIF –Sekundär kpl. X Smart einbauen

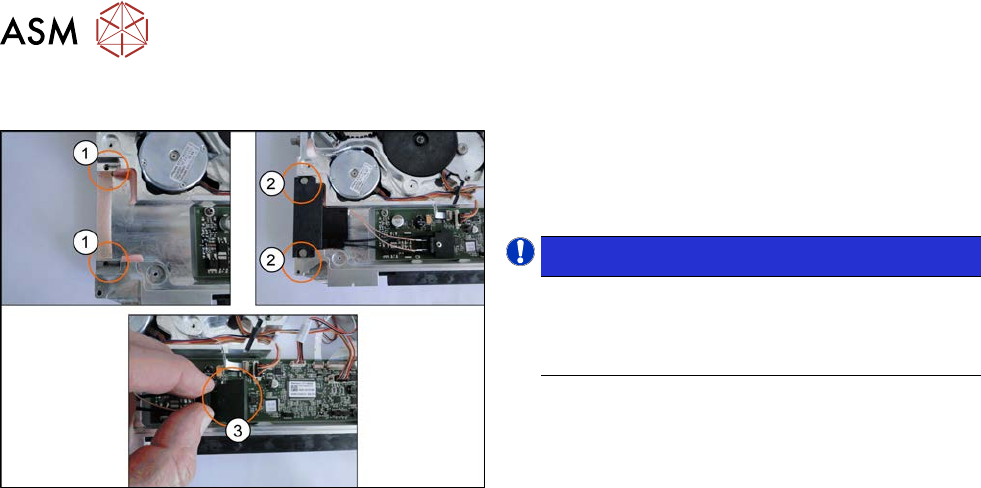

► Stecken Sie die beiden Druckfedern(1) in die
dafür vorgesehenen Schächte.
Sollten die Druckfedern verbogen sein, müssen
diese ausgetauscht werden.
HINWEIS!
Achten Sie beim Einstecken darauf, dass die
beiden Druckfedernedern gerade nach vorn
zum EDIF zeigen und beim Einsetzen nicht
verkannten.
.
► Schieben Sie das EDIF(2) in die Aussparung am
vorderen Ende des Zuführmoduls.
► Befestigen Sie das EDIF mit den beiden Bund-
schrauben.
► Überprüfen Sie, ob das EDIF bei leichtem Druck
von vorn wieder zurückfedert.
Wenn das EDIF nicht zurückfedert, lösen Sie die bei-
den Bundschrauben(2) und stellen Sie sicher, dass
die beiden Druckfedern (siehe 1 vorheriges Bild) nach
vorn ausgerichtet und nicht verkanntet sind.
► Setzen Sie den Stecker auf der Hauptplatine ein
und achten Sie darauf, dass die Führungsstifte
zentriert sind(3).
► Befestigen Sie den Stecker an der Platine mit der
Kreuzschlitzschraube und ziehen Sie diese vor-
sichtig fest.
► Montieren Sie die linke Seitenabdeckung (siehe
8.3.2 "Linke Seitenabdeckung montie-
ren" [}175]).
8 Reparaturen an SmartFeeder 2x8 mm X / Xi
8.5 Abholfenster
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 179
8.5 Abholfenster
HINWEIS
Umstellung auf die neue Version SmartFeeder 2x8mm Xi
Der Abholbereich der alten und der neuen Version des Abholfensters sind nicht kompatibel!
Mit Einführung der Zuführmodule "SIPLACE SmartFeeder 2x8mm Xi" und "SIPLACE SmartFeeder
2x8mm Xi Splice" wurden die Zuführmodule "SIPLACE SmartFeeder 2x8mm X" und "SIPLACE
SmartFeeder 2x8mm X Splice Sensor" abgekündigt.
Gleichzeitig wurde das neue Abholfenster der SmartFeeder 2x8mm Xi auch als Ersatzteil an den
abgekündigten SmartFeeder 2x8mm X eingeführt.
Zwischen den Einzelteilen des Abholbereichs der alten und der neuen Version besteht keine Kom-
patibilität! Wenn Sie einzelne Ersatzteile (Abholfenster, Druckgabel, Gurtkanal) an diesen Zuführ-
modulen austauschen wollen, müssen Sie die Abholbereiche beider Spuren komplett auf die neue
Version hochrüsten.
Um beide Spuren des Zuführmoduls hochrüsten zu können, benötigen Sie 2x das Ersatzteil „Gurt-
kanal m. Abholfenster /X2x8 V2“ [03145735-xx].
Im Folgenden wird der Tausch der Einzelteile des neuen Abholbereiches beschrieben. Um sicher-
zustellen, dass Teile der alten und der neuen Version nicht vermischt werden, müssen Sie auf die
nachfolgend dargestellte Markierung der Teile des Abholbereiches der SmartFeeder 2x8mm Xi
achten.
Abb.58: Markierungen an Ersatzteilen zum SmartFeeder 2x8mm Xi
Zuführmodul SIPLACE SmartFeeder 2x8mm X, [00141269-xx]
SIPLACE SmartFeeder 2x8mm X Splicesensor, [00141289-xx]
Ersatzteile
(nicht mehr verfügbar)
Gurtkanal /X2x8 [03077354-xx]
Kipphebel /X2x8 [03053708-xx]
Bundschraube /X2x8 [03077823-xx]
Abholfenster kpl. /X2x8 [03078710-xx]
Gurtkanal m. Abholfenster /X2x8 V2 [03145735-xx]
Ersatzteil
(Umrüstpaket)
Gurtkanal m. Abholfenster /X2x8 V2 [03145735-xx]
8 Reparaturen an SmartFeeder 2x8 mm X / Xi
8.5 Abholfenster
180 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020
Benötigtes Ersatzteil

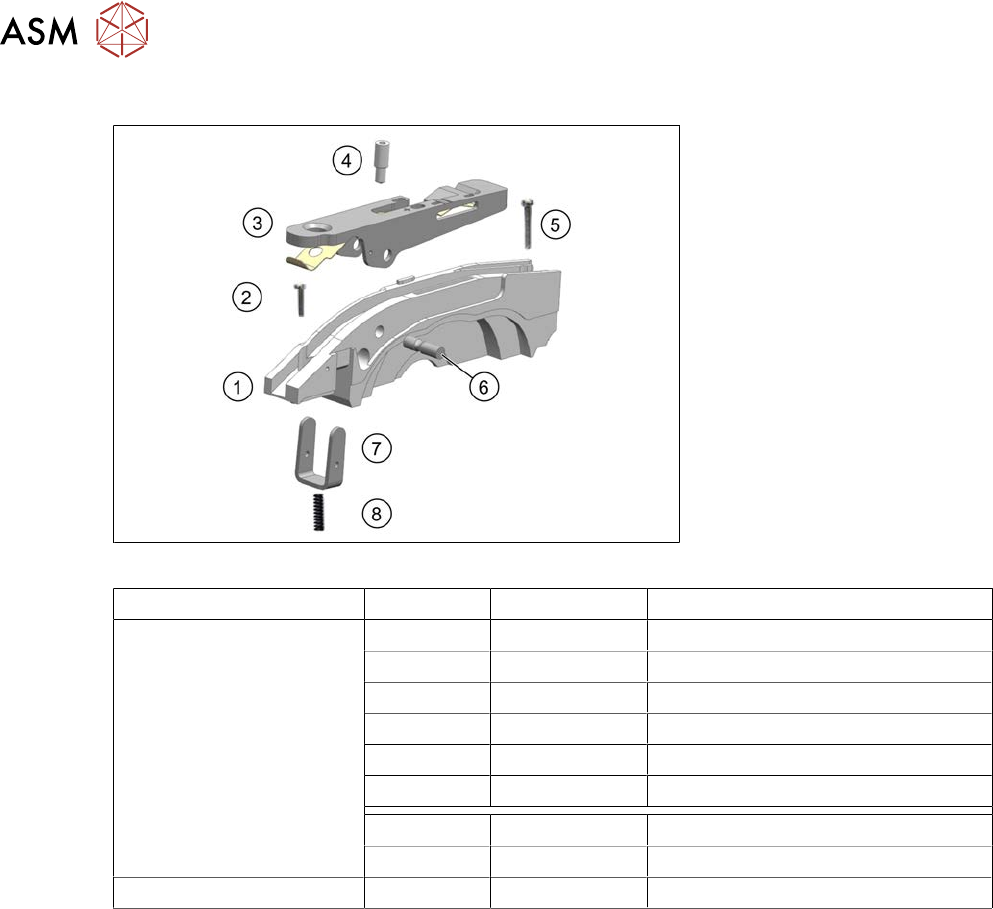

Abb.59: Abholfenster kpl. SmartFeeder 2x8 mm Xi
Zuführmodul Position Artikel-Nr. Bezeichnung
SmartFeeder 2x8 mm Xi 1, 3, 4, 6, 7 03145735-xx Gurtkanal m. Abholfenster /X2x8 V2
1 03145734-xx Gurtkanal vormontiert /X2x8 V2
3 03145733-xx Abholfenster kpl. /X2x8 V2
4 00349254-xx Passschraube
6 03077394-xx Achse Abholfenster /X2x8
7 03165452-xx Druckgabel /X2x8 Kippfunktion
2 03010210-xx ISO 7045 - M2.5 x 8-A2-50-H
5 03010214-xx ISO 7045 - M2.5 x 16-A2-50-H
8 03077928-xx Druckfeder 0,85x5,1x18,3
Benötigtes Werkzeug und Verbrauchsmittel
●
Kreuzschlitzschraubendreher
●
Pinzette
●
Inbus 1.5
●
Schmierfett Klubersynt GE 14-151 Tub 45g, Artikel-Nr 03005735-01
