8.6 Dichtelemente am Stiftrad
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 185
8.6.1 Dichtelemente am Stiftrad entfernen

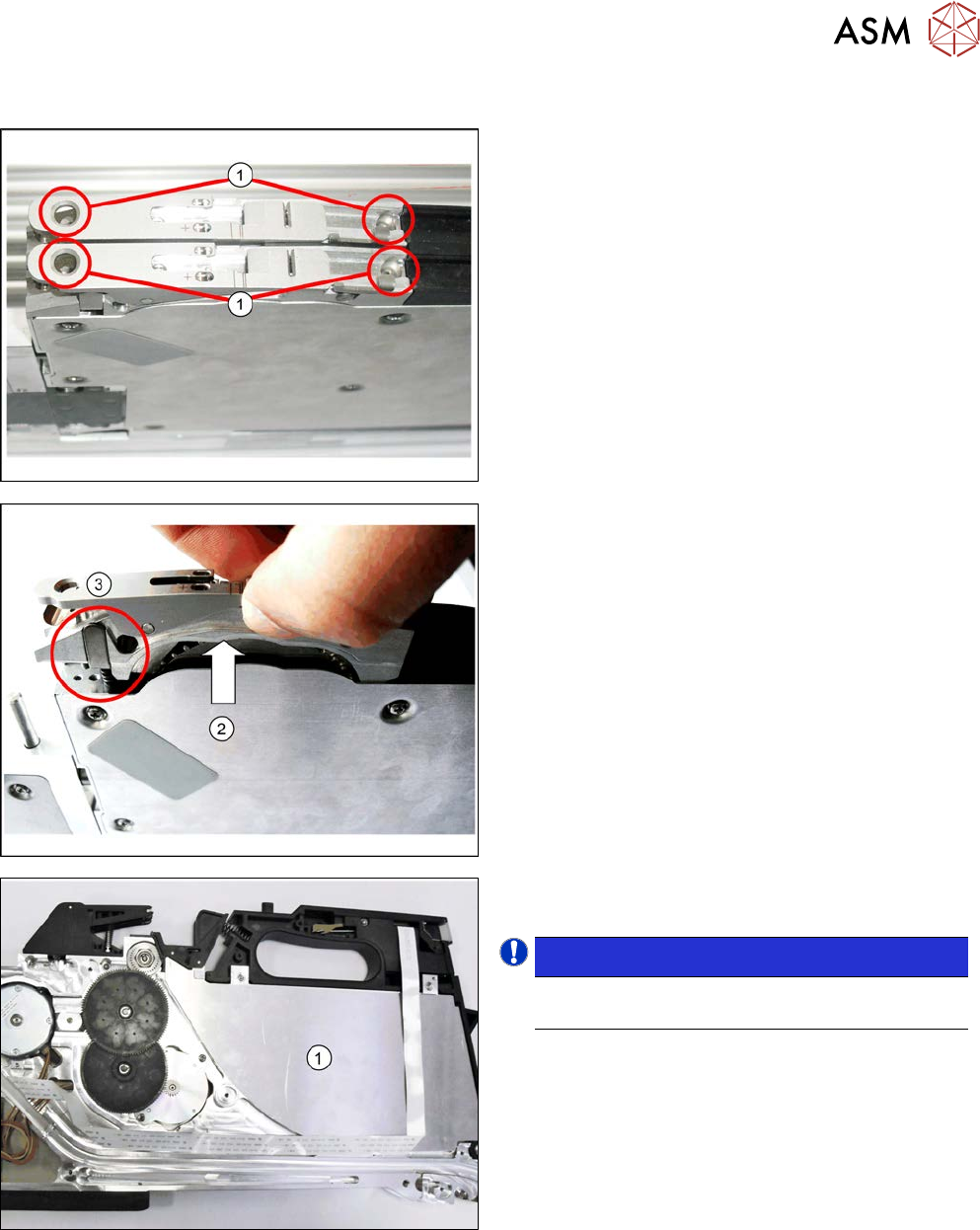

► Entfernen Sie die 4 gekennzeichneten Schrau-
ben(1), mit denen das jeweilige Abholfenster
samt Gurtkanal am Zuführmodul befestigt ist.
► Heben Sie das Abholfenster samt Gurtkanal nach
oben ab.(2)
► Entnehmen Sie auch die Druckfeder und die
Druckgabel, um diese vor Verlust zu schüt-
zen.(3)
► Entfernen Sie die linke Seitenabdeckung (siehe
Abschnitt 8.3.1 "Linke Seitenabdeckung entfer-
nen" [}174]).
► Entfernen Sie das Außenblech(1) vom linken Fo-
lienbehälter.
HINWEIS!
Beachten Sie: Das Außenblech ist nur aufgelegt
und kann herausfallen.
.
8 Reparaturen an SmartFeeder 2x8 mm X / Xi
8.6 Dichtelemente am Stiftrad
186 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020

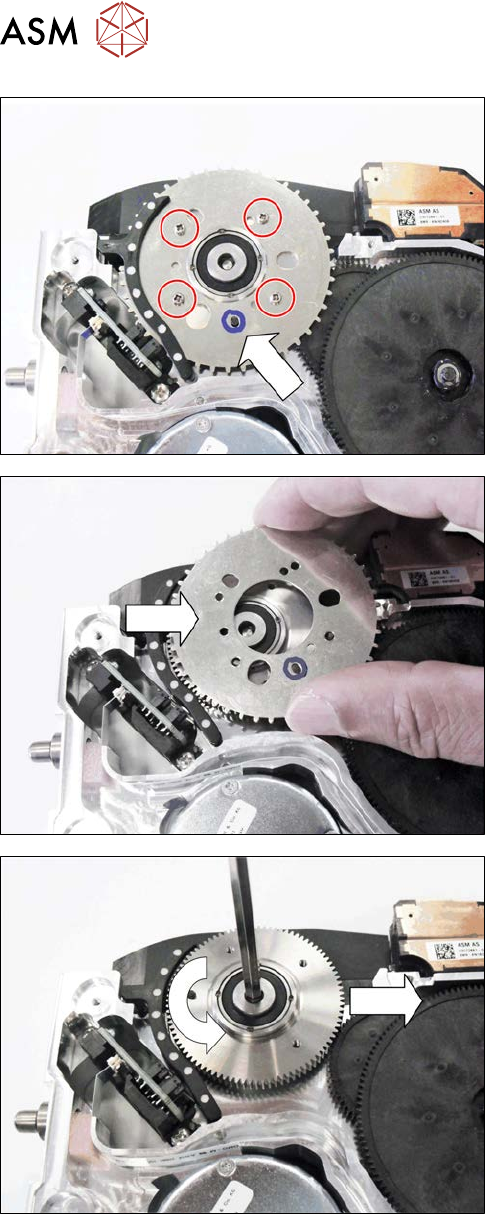

Der Stiftkranz der linken Spur ist mit 4 Schrauben mit
dem darunter liegenden Stiftradkörper befestigt.
Die Stellung des Stiftkranzes zum Stiftradkörper ist mit
Hilfe eines Stifts definiert.
► Kennzeichnen Sie zur Orientierung für die späte-
re Montage die Bohrung, in der sich der Stift ak-
tuell befindet.
► Entfernen Sie die 4 gekennzeichneten Schrau-
ben.
► Heben Sie den Stiftkranz vorsichtig ab.
► Ziehen Sie den Stiftkranz nach rechts aus den
Dichtelementen.
► Lösen Sie das Lager des Stiftradkörpers mit
einen Inbusschraubendreher Gr. 4.
► Entfernen Sie den Stiftradkörper.
► Entfernen Sie die rechte Seitenabdeckung (siehe
Abschnitt 8.3.3 "Rechte Seitenabdeckung entfer-
nen" [}175]).
8 Reparaturen an SmartFeeder 2x8 mm X / Xi
8.6 Dichtelemente am Stiftrad
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 187
► Entfernen Sie das Außenblech(1) vom rechten
Folienbehälter.
HINWEIS!
Beachten Sie: Das Außenblech ist nur aufgelegt
und kann herausfallen.
.
Das rechte Dichtelement(1) ist mit zwei Stiften auf
dem mittleren Dichtelement aufgesteckt.
► Ziehen Sie mit einer Pinzette die beiden gekenn-
zeichneten Stifte des rechten Dichtelements(1)
aus dem mittleren Dichtelement heraus.
► Ziehen Sie die verbliebenen Dichtelemente(2),
(3); und (4) nach oben aus dem Zuführmodul.
► Entfernen Sie im jetzt zugänglichen Bereich
sämtliche vorhandenen Gurt- und Bauteilreste.
