8 Reparaturen an SmartFeeder 2x8 mm X / Xi 8.6 Dichtelemente am Stiftrad Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 191 ► Befestigen Sie die beiden Abholfenster samt …
8 Reparaturen an SmartFeeder 2x8 mm X / Xi
8.6 Dichtelemente am Stiftrad
190 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020

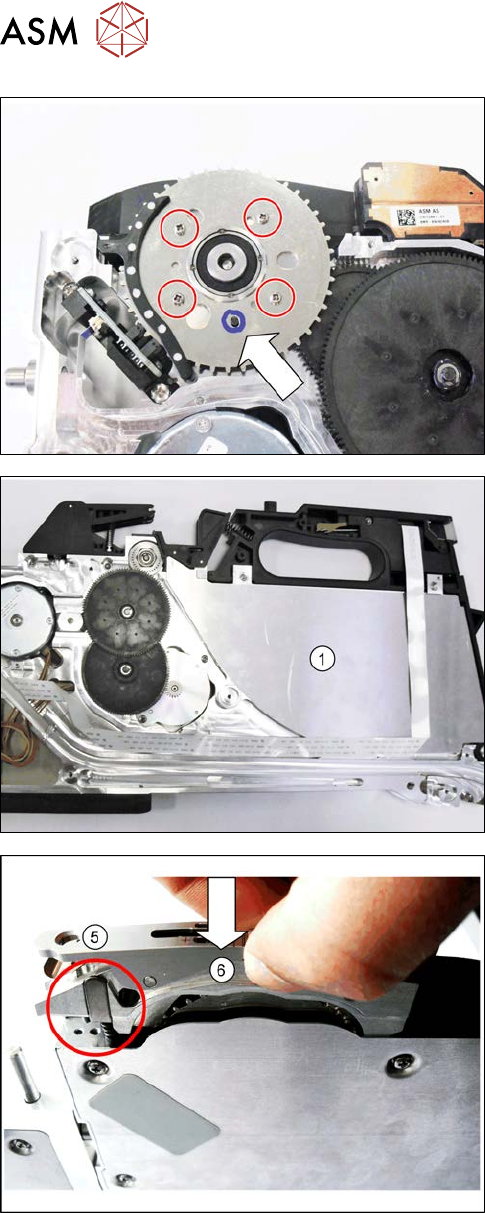

► Setzen Sie den Stiftkranz so auf den Stiftradkör-
per auf, dass der Stift am Stiftradkörper in der
markierten Bohrung platziert ist.
► Befestigen Sie den Stiftkranz mit den 4 gekenn-
zeichneten Schrauben. Verwenden Sie hierzu
einen TORX-Schraubendreher GrößeT8 mit
einem Drehmoment von 0.6Nm.
► Setzen Sie das Außenblech des linken Folienbe-
hälters wieder ein.
► Montieren Sie die linke Seitenabdeckung (siehe
Abschnitt 8.3.2 "Linke Seitenabdeckung montie-
ren" [}175]).
► Setzen Sie das Abholfenster samt Druckgabel(5)
und Gurtkanal(6) wie abgebildet ein.
8 Reparaturen an SmartFeeder 2x8 mm X / Xi
8.6 Dichtelemente am Stiftrad
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 191
► Befestigen Sie die beiden Abholfenster samt
Gurtkanal mit den 4 gekennzeichneten Schrau-
ben(7), mit denen die Abholfenster zuvor ange-
schraubt waren.
8 Reparaturen an SmartFeeder 2x8 mm X / Xi
8.7 Spleißsensor / Dummy
192 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020

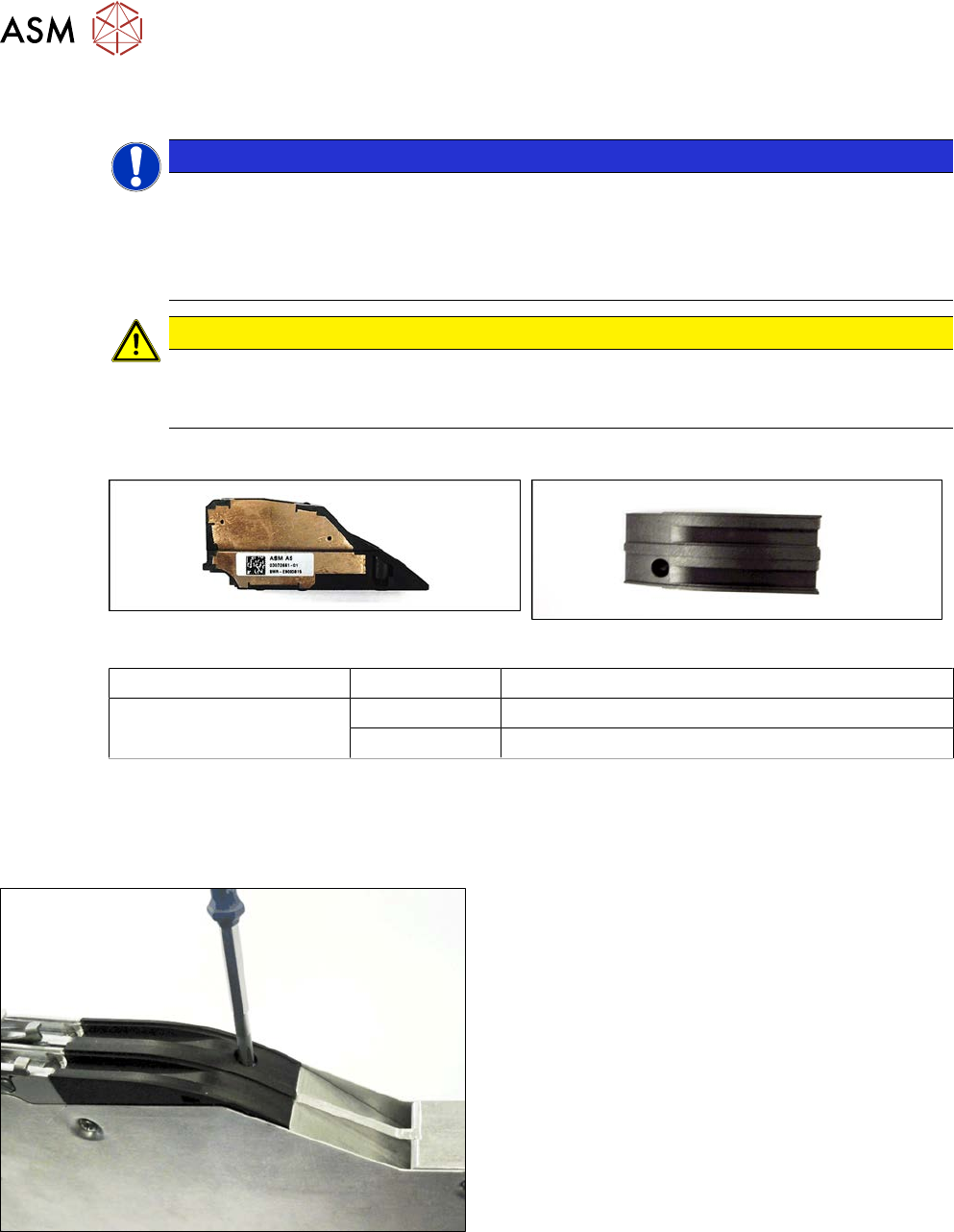

8.7 Spleißsensor / Dummy
HINWEIS
Ein Dummy-Spleißsensor oder zwei Spleißsensoren
Das Zuführmodul muss immer mit einem Dummy-Spleißsensor oder mit zwei Spleißsenso-
ren ausgerüstet sein.
Zur Befestigung der Spleißsensoren benötigen Sie 2 Schrauben, für den Dummy ist nur
eine Schraube nötig.
VORSICHT
Elektrostatische Aufladung
Beachten Sie beim Entfernen und Montieren des Spleißsensors die aktuell gültigen EGB-
Richtlinien.
Benötigtes Ersatzteil
Spleißsensor X2x8 Dummy-Spleißsensor X2x8
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 2x8mmX
SmartFeeder 2x8 mm Xi
03072661-xx Spleißsensor X2x8
03072924-xx Dummy-Spleißsensor X2x8
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher
8.7.1 Dummy-Spleißsensor entfernen
► Stellen Sie das Zuführmodul auf eine stabile Un-
terlage, z.B. einen Single Slot EDIF, oder legen
Sie das Zuführmodul auf eine ebene und saubere
Unterlage.
► Lösen Sie die in Schraube, mit der der Dummy-
Sensor befestigt ist.
Verwenden Sie dazu einen Kreuzschlitzschrau-
bendreher.
