8 Reparaturen an SmartFeeder 2x8 mm X / Xi
8.7 Spleißsensor / Dummy
194 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020
8.7.2 Spleißsensor montieren
HINWEIS
Immer beide Spleißsensoren montieren
Wenn Sie Spleißsensoren für das Zuführmodul verwenden wollen, müssen immer beide
Spuren mit Spleißsensoren versorgt werden.
Stellen Sie sicher, dass Sie beim Anschließen der Spleißsensoren jeweils das zur Spur
passende Kabel verwenden:
- Das Kabel für den Spleißsensor der linken Spur hat die Farben rot, weiß und schwarz.
- Das Kabel für den Spleißsensor der rechten Spur hat die Farben rot, braun und schwarz.
► Ziehen Sie das zur Spur passende Sensorkabel
aus dem Kabelkanal.
► Stecken Sie den Stecker des Sensorkabels in
den Anschluss am Spleißsensor.
► Führen Sie das Sensorkabel vorsichtig zurück in
den Kabelkanal.
► Setzen Sie den Spleißsensor in die Spur ein.
Achten Sie darauf, dass dabei das Kabel nicht
verkantet, sondern in den Kabelkanal eingeführt
wird.
► Schieben Sie den Spleißsensor in Pfeilrichtung
bis zum Anschlag an den Gurtkanal.
Achten Sie darauf, dass die Nase vorn am
Spleißsensor vollständig im Gurtkanal steckt.
8 Reparaturen an SmartFeeder 2x8 mm X / Xi
8.7 Spleißsensor / Dummy
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 195

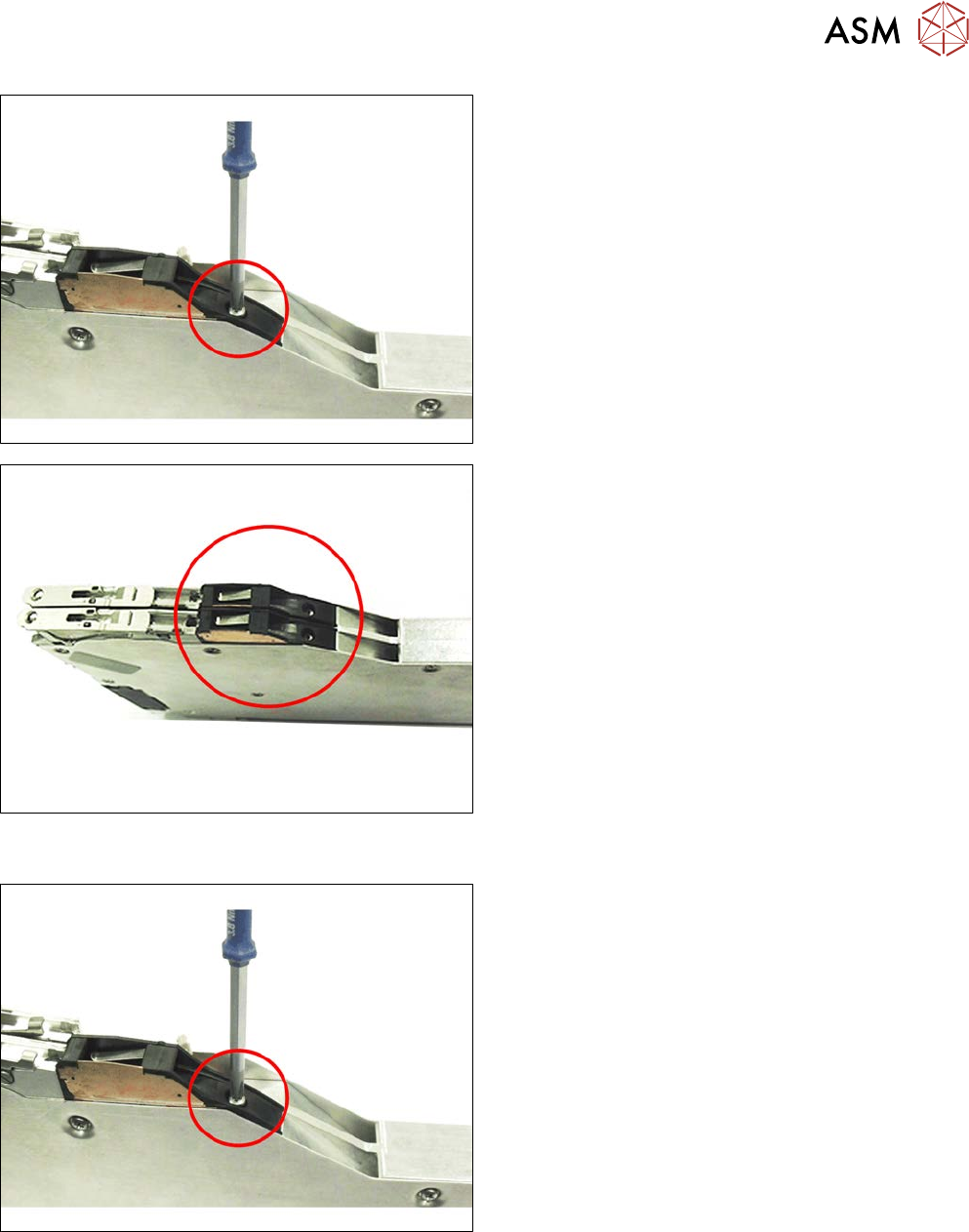

► Befestigen Sie den Spleißsensor mit einer der
mitgelieferten Schrauben an der Spur.
► Bauen Sie den zweiten Spleißsensor in die
andere Spur ein. Das Vorgehen ist das gleiche
wie beim ersten Spleißsensor.
Nach dem Einbau werden die Spleißsensoren auto-
matisch erkannt und benötigen keine weitere Aktivie-
rung.
8.7.3 Spleißsensor entfernen
► Entfernen Sie die Schraube, mit der der Spleiß-
sensor an der Spur befestigt ist.
8 Reparaturen an SmartFeeder 2x8 mm X / Xi
8.7 Spleißsensor / Dummy
196 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020

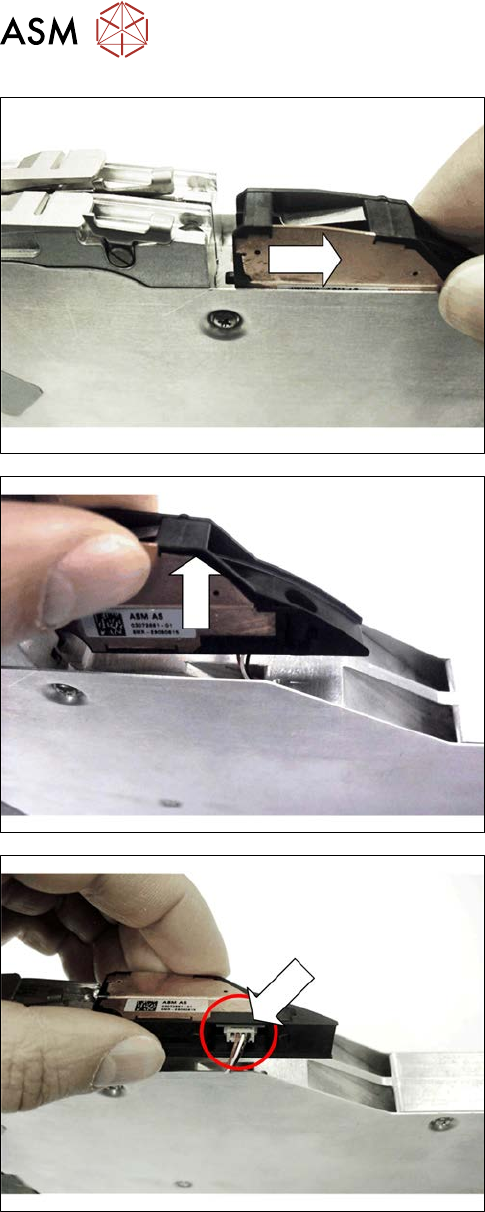

► Ziehen Sie den Spleißsensor in Pfeilrichtung aus
dem Gurtkanal.
► Heben Sie den Spleißsensor aus der Spur.
Achten Sie darauf, dass dabei das Kabel nicht zu
sehr strecken.
► Ziehen Sie den Stecker des Sensorkabels aus
dem Anschluss am Spleißsensor.
► Entnehmen Sie den Spleißsensor.
► Stecken Sie das Sensorkabel zurück in den
Kabelkanal.
Falls Sie einen Dummy-Spleißsensor einsetzen wol-
len, bauen Sie auch den zweiten Spleißsensor aus.
Das Vorgehen ist das gleiche wie beim ersten Spleiß-
sensor.
