8 Reparaturen an SmartFeeder 2x8 mm X / Xi 8.7 Spleißsensor / Dummy 198 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 ► Senken Sie den Dummy-Sensor vollständig ab. ► Sch…

8 Reparaturen an SmartFeeder 2x8 mm X / Xi

8.7 Spleißsensor / Dummy

Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 197

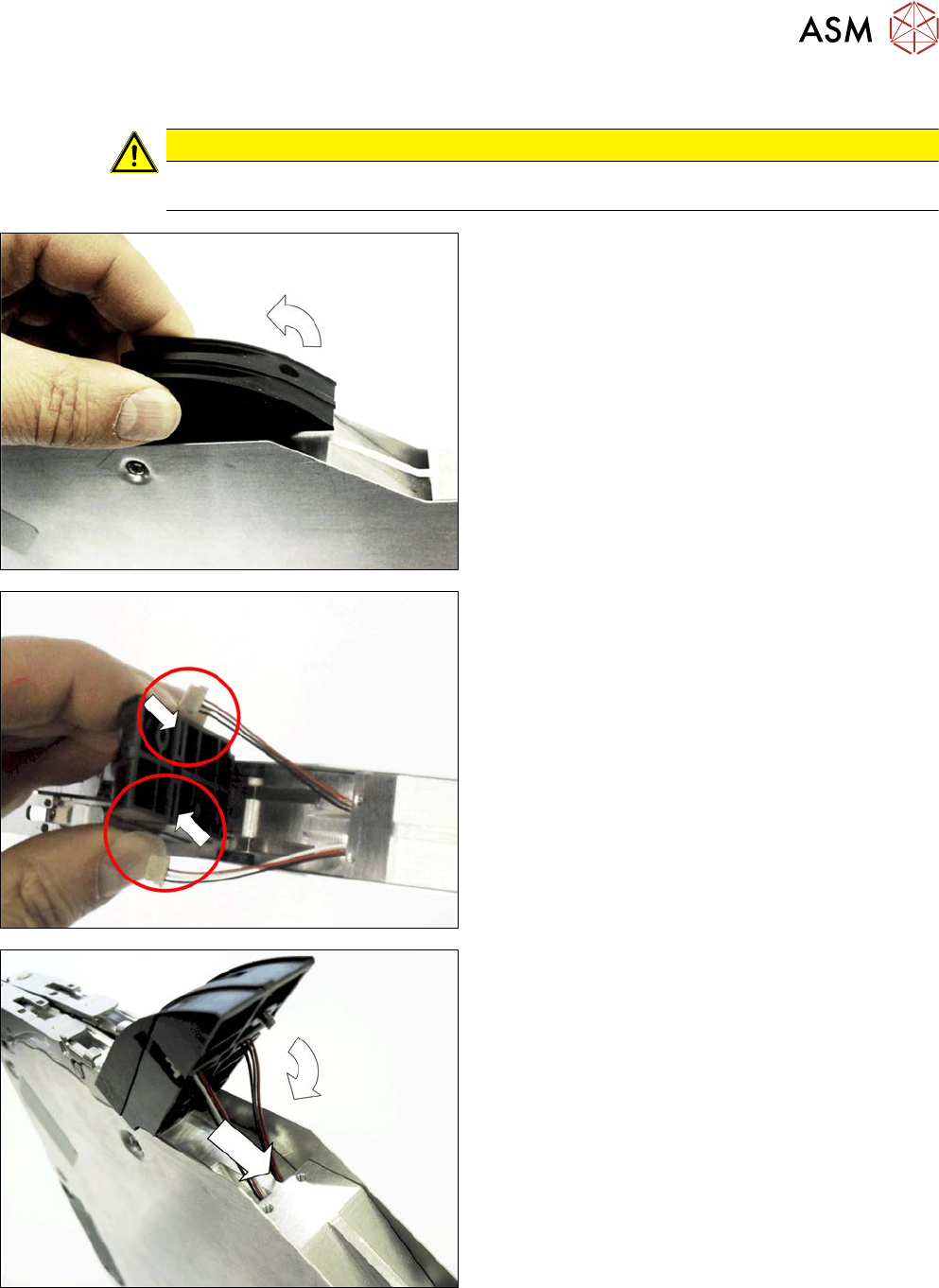

8.7.4 Dummy-Spleißsensor montieren

VORSICHT

Stellen Sie bei der Montage sicher, dass die Kabel nicht zwischen dem Grundkörper, dem

Dummy-Spleißsensor und den Seitenabdeckungen eingeklemmt werden.

► Stellen Sie das Zuführmodul auf eine stabile Un-

terlage, z.B. einen Single Slot EDIF, oder legen

Sie das Zuführmodul auf eine ebene und saubere

Unterlage.

► Platzieren Sie den Dummy-Sensor wie abgebil-

det neben dem Gurtkanal.

► Klappen Sie den Dummy-Sensor mit der Spitze

nach oben hoch.

► Ziehen Sie die Kabel ca. 4cm aus dem Grund-

körper des Zuführmoduls.

► Schieben Sie die Stecker der Kabel seitlich von

außen in die Führung im Dummy-Sensor.

Achten Sie darauf, dass Sie die Kabel wie abge-

bildet jeweils auf der korrekten Seite in den Dum-

my-Sensor schieben.

► Schieben Sie die Kabel jeweils in den linken und

rechten Kabelkanal im Grundkörper des Zuführ-

moduls.

► Klappen Sie den Dummy-Sensor vorsichtig her-

unter.

Stellen Sie dabei sicher, dass die Kabel nicht

zwischen dem Grundkörper, dem Dummy-Spleiß-

sensor und den Seitenabdeckungen eingeklemmt

werden.

8 Reparaturen an SmartFeeder 2x8 mm X / Xi

8.7 Spleißsensor / Dummy

198 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020

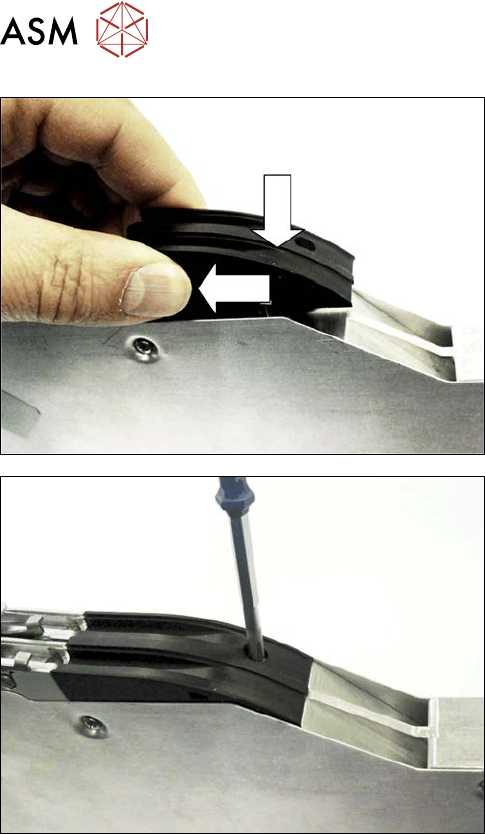

► Senken Sie den Dummy-Sensor vollständig ab.

► Schieben Sie den Dummy-Sensor in Pfeilrichtung

bis zum Anschlag nach vorn.

► Befestigen Sie den Dummy-Sensor mit einer

Schraube (M2, 5x6).

Verwenden Sie dazu einen Kreuzschlitzschrau-

bendreher.

8 Reparaturen an SmartFeeder 2x8 mm X / Xi

8.7 Spleißsensor / Dummy

Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 199

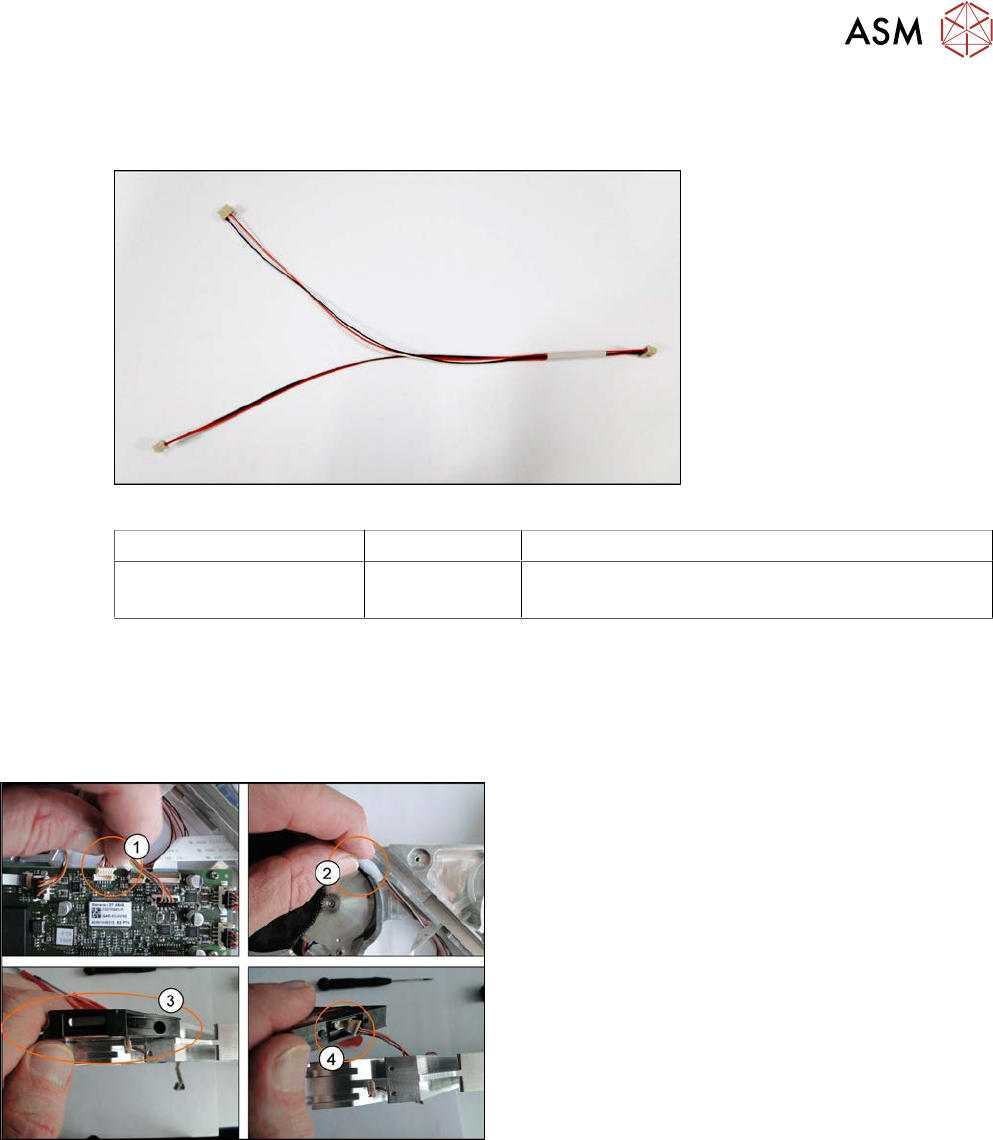

8.7.5 Kabel Spleißsensor

Benötigtes Ersatzteil

Abb.61: Kabel Spleißsensor

Zuführmodul Artikel-Nr. Bezeichnung

SmartFeeder 2x8 mm X

SmartFeeder 2x8 mm Xi

03063593-xx Kabel Spleißsensor X2x8

Benötigtes Werkzeug

●

Kreuzschlitzschraubendreher

●

TORX-Schraubendreher Größe T8

8.7.5.1 Kabel Spleißsensor entfernen

► Legen Sie das Zuführmodul auf eine stabile, ebe-

ne und saubere Unterlage.

► Entfernen Sie die linke und die rechte Seitenab-

deckung. (See 8.3.1 "Linke Seitenabdeckung ent-

fernen" [}174], 8.3.3 "Rechte Seitenabdeckung

entfernen" [}175])

► Ziehen Sie den Stecker von der Hauptplatine

ab(1).

► Entfernen Sie das Dichtungsband links und

rechts(2).

► Entfernen Sie die Schraube M2,5x6 am Spleiß-

sensor(3) und stecken Sie die Kabel ab(4).
