8 Reparaturen an SmartFeeder 2x8 mm X / Xi 8.8 Antriebe 202 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 ► Entfernen Sie die linke Seitenabdeckung (siehe 8.3.1 "Li…

8 Reparaturen an SmartFeeder 2x8 mm X / Xi

8.8 Antriebe

Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 201

8.8 Antriebe

8.8.1 Hybrid Schrittmotor kpl. Links / Rechts

Benötigtes Ersatzteil

Abb.62: Hybrid Schrittmotor Kpl.

Zuführmodul Artikel-Nr. Bezeichnung

SmartFeeder 2x8mmX

SmartFeeder 2x8 mm Xi

03057582-xx Hybrid Schrittmotor Kpl.

Benötigtes Werkzeug

●

TORX-Schraubendreher 0,6Nm, Größe T8

●

Kreuzschlitzschraubendreher 0,9Nm

●

Lehre Motor Gurtantrieb /X2x8, Artikel-Nr. 03080225-xx

●

Lehre Folienantrieb /X2x8, Artikel-Nr. 03080235-xx

8.8.1.1 Hybrid Schrittmotor kpl. entfernen

HINWEIS

Analoger Ausbau bei linker und rechter Spur

In diesem Abschnitt ist der Ausbau des Hybrid Schrittmotors auf der linken Seite (Spur 1)

beschrieben.

Der Ausbau des Hybrid Schrittmotors auf der rechten Seite (Spur 2) wird analog zu diesem

Vorgang, nur entsprechend seitenverkehrt, durchgeführt.

► Legen Sie das Zuführmodul mit der rechten Seite auf eine stabile, ebene und saubere Unter-

lage.

8 Reparaturen an SmartFeeder 2x8 mm X / Xi

8.8 Antriebe

202 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020

► Entfernen Sie die linke Seitenabdeckung (siehe 8.3.1 "Linke Seitenabdeckung entfer-

nen" [}174]).

► Entfernen Sie die Getriebestufe Gurt (siehe 8.8.2.1 "Getriebestufe 1 Gurt Links/Rechts entfer-

nen" [}204]).

► Entfernen Sie die beiden in der Abbildung gekennzeichneten Schrauben.(1)

► Ziehen Sie den Stecker des Motorkabels von der Hauptplatine ab.(2)

► Entnehmen Sie den Motor inklusive Kabel.

8.8.1.2 Hybrid Schrittmotor kpl. montieren

HINWEIS

Analoger Einbau bei linker und rechter Spur

In diesem Abschnitt ist der Einbau des Hybrid-Schrittmotors auf der linken Seite (Spur 1)

beschrieben.

Der Einbau des Hybrid-Schrittmotors auf der rechten Seite (Spur 2) wird analog zu diesem

Vorgang, nur entsprechend seitenverkehrt, durchgeführt.

Abb.63: Übersicht der Anschlüsse auf der Steuerplatine

1. Gurtantrieb Spur Links (Spur 1) 3. Folienantrieb Spur Links (Spur 1)

2. Gurtantrieb Spur Rechts (Spur 2) 4. Folienantrieb Spur Rechts (Spur 2)

► Setzen Sie den Hybrid-Schrittmotor ein und verlegen Sie das Kabel durch das Gehäuse.

► Montieren Sie die Lehre(1) des Gurtmotors.

► Befestigen Sie den Motor mit den beiden in der Abbildung gekennzeichneten Kreuzschlitz-

schrauben mit 0,9Nm.

► Entfernen Sie die Lehre.

► Stecken Sie den Stecker des Motorkabels in den entsprechenden Anschluss auf der Steuer-

platine, z.B. für den Folienantrieb Spur Links (Spur 1).(2)

Wählen Sie dazu den zum Motor passenden Anschluss aus der oben abgebildeten "Übersicht

der Anschlüsse auf der Steuerplatine".

► Setzen Sie die Getriebestufe wieder ein (siehe 8.8.2.2 "Getriebestufe 1 Gurt Links/Rechts

montieren" [}204]).

► Befestigen Sie die linke Seitenabdeckungen (siehe 8.3.2 "Linke Seitenabdeckung montie-

ren" [}175])

8 Reparaturen an SmartFeeder 2x8 mm X / Xi

8.8 Antriebe

Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 203

8.8.2 Getriebestufe Gurtantrieb

HINWEIS

Ersatzteilpaket

Aufgrund des möglichen Verschleißes der Kunststoffzahnräder wird empfohlen, bei einem

notwendigen Tausch einer Getriebestufe bzw. eines Zahnrades auch das jeweils andere

mit zu Tauschen.

Aus diesem Grund wird das Ersatzteilpaket „ETP Getriebesatz Gurt X 2x8mm“ [03095484-

xx] empfohlen, welches beide Zahnräder mit Unterlegscheiben und Sicherungsringen ent-

hält.

Benötigte Ersatzteile

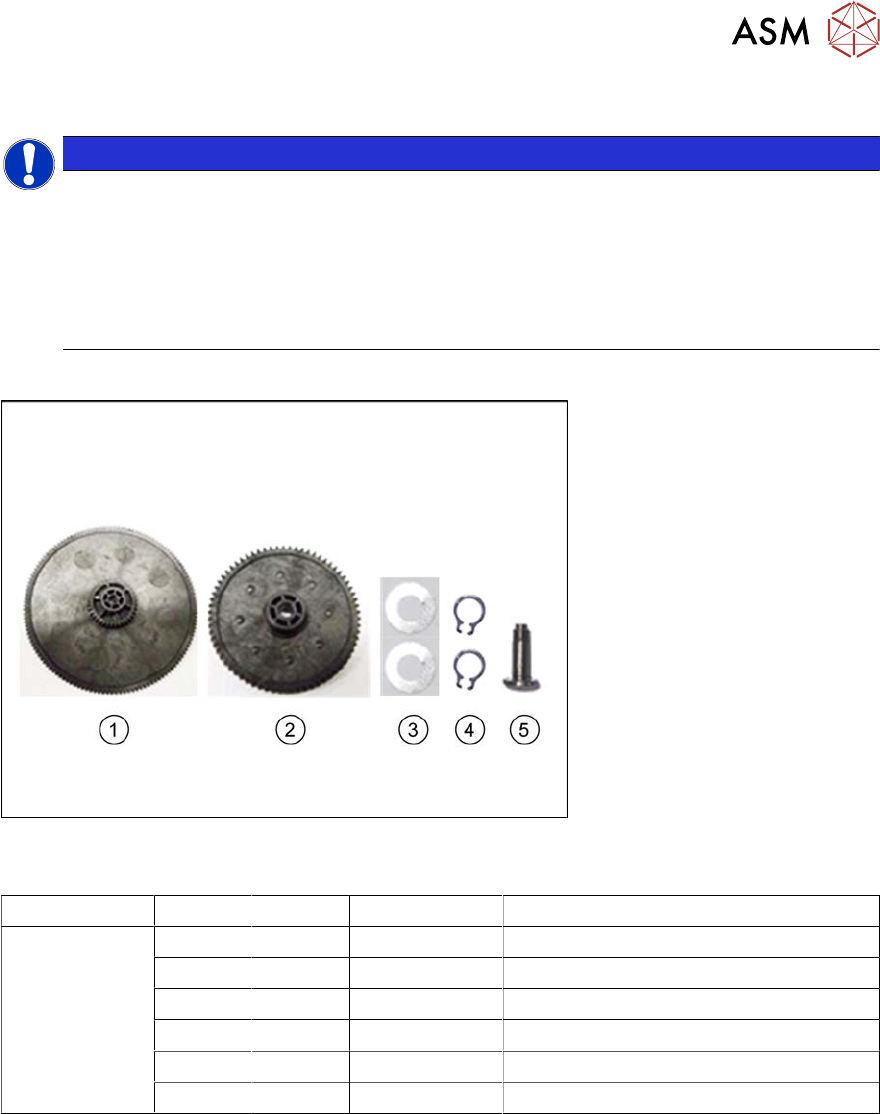

Abb.64: Ersatzteilpaket „ETP Getriebesatz Gurt X 2x8mm“ [03095484-xx]

Die im Getriebesatz enthaltenen Ersatzteile sind in der folgenden Tabelle aufgeführt:

Zuführmodul Position Anzahl Artikel-Nr. Bezeichnung

SmartFeeder

2x8mmX

SmartFeeder

2x8 mm Xi

1 03095484-xx ETP Getriebesatz Gurt X 2x8mm

1 1 03070908-xx Getriebestufe 1 Gurt PA /X2x8

2 1 03070911-xx Zahnrad 4 Gurt PA / X2x8

3 2 03083028-xx DIN 988-3x6x0,1-1.4310 (Beilagscheibe)

4 2 00305726-xx DIN 471-3x0,4-C67 (Sicherungsring)

5 1 03079902-xx Gewindeachse Zahnrad 4 Gurt / X2x8

Beim SmartFeeder 2x8mmX sind die Zahnräder der Getriebestufe Gurtantrieb unterschiedlich

montiert.

Im Antrieb Spur links wird das „Zahnrad 4 Gurt PA /X2x8“ [03070911-xx] mit der „Gewindeachse

Zahnrad 4 Gurt / X2x8“ [03079902-xx] montiert. Die „Getriebestufe 1 Gurt PA /X2x8“ [03070908-

xx], sowie das „Zahnrad 4 Gurt PA /X2x8“ der rechten Spur werden mit Unterlegscheibe und

Sicherungsring montiert.

Das Ersatzteilpaket „ETP Getriebesatz Gurt X 2x8mm“ [03095484-xx] beinhaltet alle in der nachfol-

genden Tabelle eingetragenen Teile in der genannten Stückzahl.

Benötigtes Werkzeug

●

Sicherungsringzange für Außenringe 3-10 mm

●

Innensechskantschlüssel 0,35 Nm

●

Pinzette
