8 Reparaturen an SmartFeeder 2x8 mm X / Xi
8.8 Antriebe
206 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020
8.8.3 Getriebestufe Folienantrieb
HINWEIS
Ersatzteilpaket
Aufgrund des möglichen Verschleißes der Kunststoffzahnräder wird empfohlen, bei einem
notwendigen Tausch einer Getriebestufe bzw. eines Zahnrades auch das jeweils andere
Teil mit zu tauschen.
Aus diesem Grund werden die Ersatzteilpakete „ETP Getriebesatz Folie links X
2x8mm“ [03095486-xx] und „ETP Getriebesatz Folie rechts X 2x8mm“ [03095487-xx] emp-
fohlen, welche beide Zahnräder mit Unterlegscheiben und Sicherungsringen enthält.
8.8.3.1 Getriebestufe Folienantrieb links (Spur 1)
Benötigte Ersatzteile

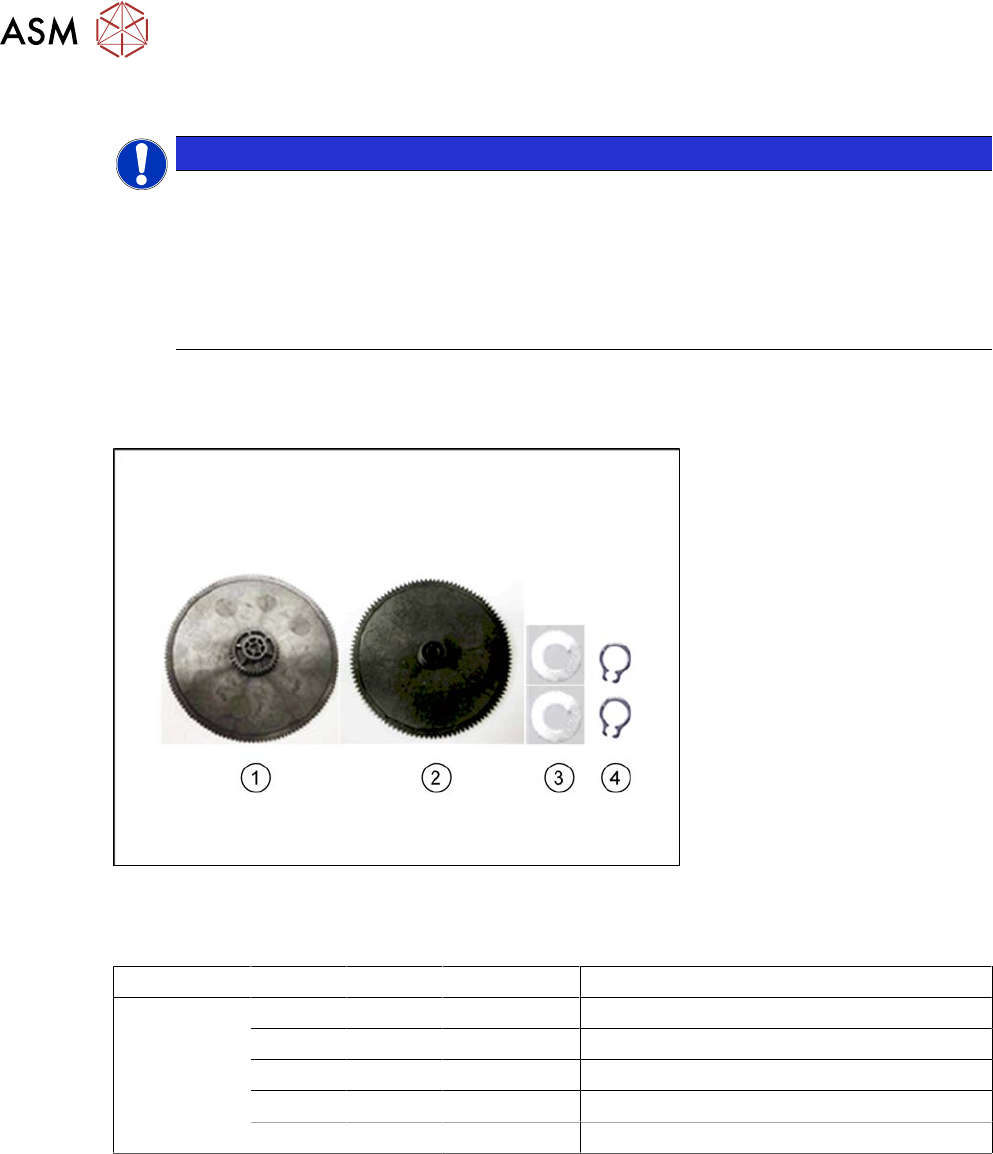

Abb.65: ETP Getriebesatz Folie links X 2x8mm [03095486-xx]
Das Ersatzteilpaket „ETP Getriebesatz Folie links X 2x8mm“ [03095486-xx]beinhaltet alle in der fol-
genden Tabelle eingetragenen Teile in der genannten Stückzahl.
Zuführmodul Position Anzahl Artikel-Nr. Bezeichnung
SmartFeeder
2x8mmX
SmartFeeder
2x8mmXi
1 03095486-xx ETP Getriebesatz Folie links X 2x8mm
1 1 03071604-xx Getriebestufe1 links Folie PA /X2x8
2 1 03071605-xx Zahnrad 4 Folie PA /X2x8
3 2 03083028-xx DIN 988-3x6x0,1-1.4310 (Beilagscheibe)
4 2 00305726-xx DIN 471-3x0,4-C67 (Sicherungsring)
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,6 Nm
●
TORX-Schraubendreher 0,6 Nm, Größe T8
●
Sicherungsringzange für Außenringe 3-10 mm
●
Pinzette
●
Polylub GLY 801 (Fett)
8 Reparaturen an SmartFeeder 2x8 mm X / Xi
8.8 Antriebe
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 207

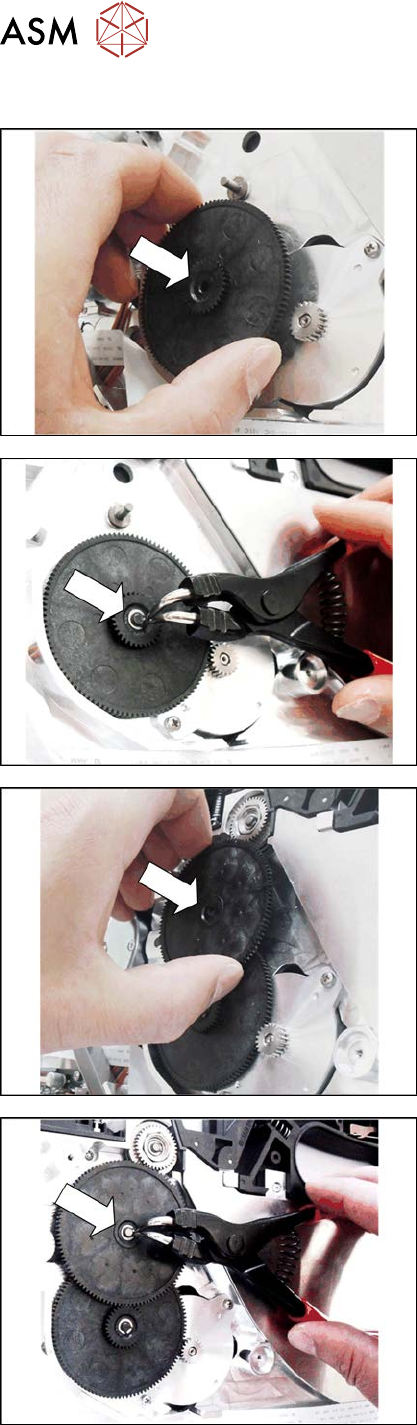

Getriebestufe 1 Folie links entfernen
► Legen Sie das Zuführmodul auf eine stabile, ebe-
ne und saubere Unterlage.
► Entfernen Sie die linke Seitenabdeckung (siehe
8.3.1 "Linke Seitenabdeckung entfernen" [}174]).
► Entfernen Sie den Sicherungsring am Zahnrad4.
Verwenden Sie dazu eine entsprechende Siche-
rungsringzange.
► Entfernen Sie die Unterlegscheibe.
► Ziehen Sie das Zahnrad4 senkrecht von der
Achse ab.
► Entfernen Sie den Sicherungsring an der Getrie-
bestufe1.
Verwenden Sie dazu eine entsprechende Siche-
rungsringzange.
► Entfernen Sie die Unterlegscheibe.
► Ziehen Sie die Getriebestufe1 senkrecht von der
Achse ab.
8 Reparaturen an SmartFeeder 2x8 mm X / Xi
8.8 Antriebe
208 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020

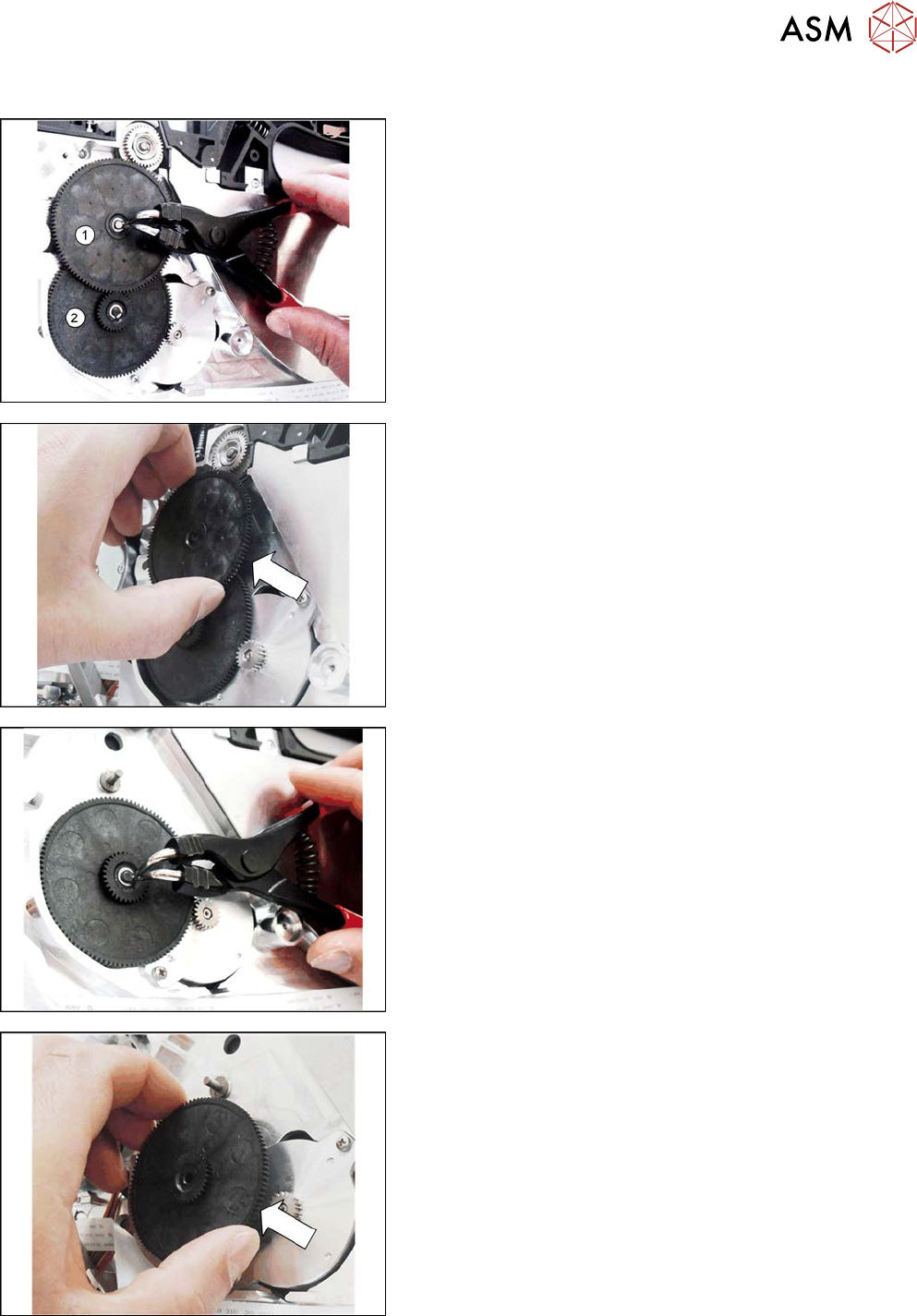

Getriebestufe 1 Folie links montieren
► Reinigen Sie den Bereich um die beiden
Steckachsen.
► Fetten Sie die beiden Steckachsen mit etwas Po-
lylub GLY801.
► Stecken Sie die neue Getriebestufe1 auf die
Achse.
Achten Sie darauf, dass die Zacken der Getrie-
bestufe korrekt in die Zacken des Antriebs grei-
fen.
► Legen Sie die Sie Unterlegscheibe auf die Achse
der Getriebestufe1.
► Befestigen Sie den Sicherungsring an der Achse
der Getriebestufe1.
Verwenden Sie dazu eine entsprechende Siche-
rungsringzange.
► Stecken Sie das neue Zahnrad4 auf die Achse.
Achten Sie darauf, dass die Zacken des Zahn-
rad4 korrekt in die Zacken der Getriebestufe
greifen.
► Legen Sie die Sie Unterlegscheibe auf die Achse
des Zahnrad4.
► Befestigen Sie den Sicherungsring an der Achse
des Zahnrad4.
Verwenden Sie dazu eine entsprechende Siche-
rungsringzange.
► Befestigen Sie die linke Seitenabdeckung (siehe
8.3.2 "Linke Seitenabdeckung montie-
ren" [}175]).
