8 Reparaturen an SmartFeeder 2x8 mm X / Xi
8.8 Antriebe
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 211

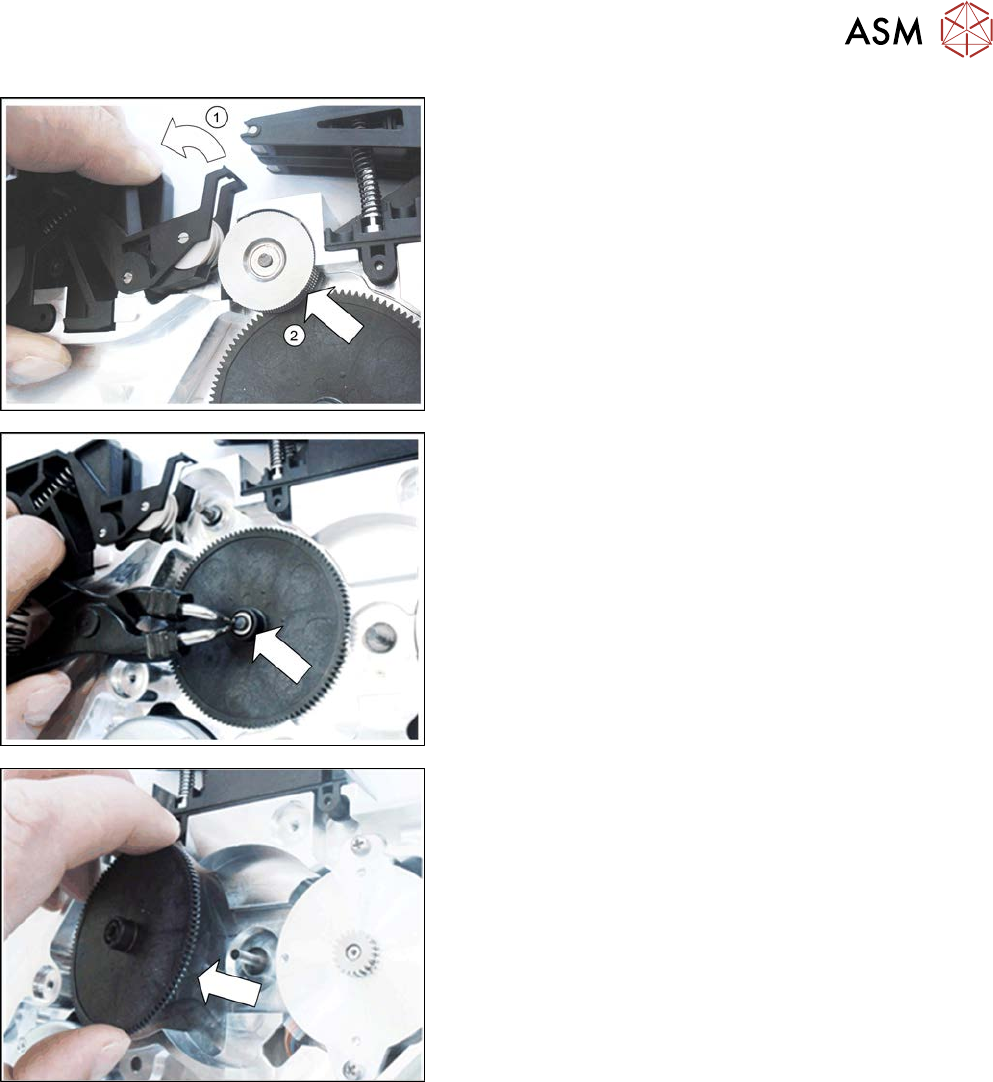

► Drücken Sie die rechte Wippe nach hinten.(1)
► Ziehen Sie das Stopfrad von der Achse ab.(2)
► Entfernen Sie den Sicherungsring von der Achse
am Zahnrad4.
Verwenden Sie dazu eine entsprechende Siche-
rungsringzange.
► Entfernen Sie die Unterlegscheibe.
► Ziehen Sie das Zahnrad4 senkrecht von der
Achse ab.
8 Reparaturen an SmartFeeder 2x8 mm X / Xi
8.8 Antriebe
212 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020

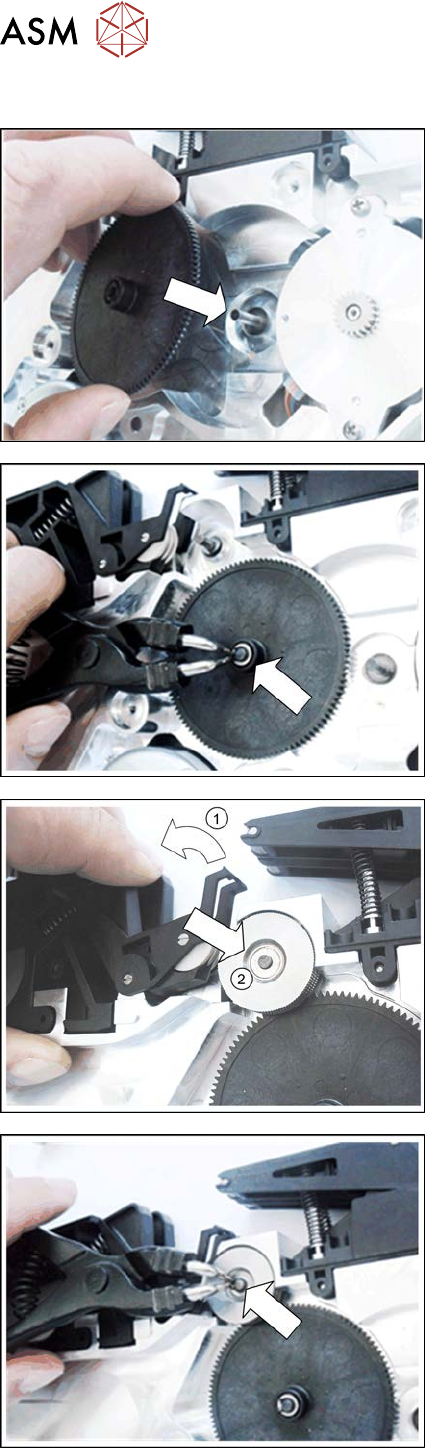

Getriebestufe 1 Folie rechts montieren
► Reinigen Sie den Bereich um die beiden
Steckachsen.
► Fetten Sie die beiden Steckachsen mit etwas Po-
lylub GLY801.
► Stecken Sie das neue Zahnrad4 bis zum
Anschlag auf die Achse.
► Legen Sie die Sie Unterlegscheibe auf die Achse
des Zahnrad4.
► Befestigen Sie den Sicherungsring an der Achse.
Verwenden Sie dazu eine entsprechende Siche-
rungsringzange.
► Drücken Sie die Wippe nach hinten.(1)
► Schieben Sie das Stopfrad bis zum Anschlag auf
die Achse.(2)
► Legen Sie die Sie Unterlegscheibe auf die Achse
am Stopfrad.
► Befestigen Sie den Sicherungsring an der Achse.
Verwenden Sie dazu eine entsprechende Siche-
rungsringzange.
8 Reparaturen an SmartFeeder 2x8 mm X / Xi
8.8 Antriebe
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 213

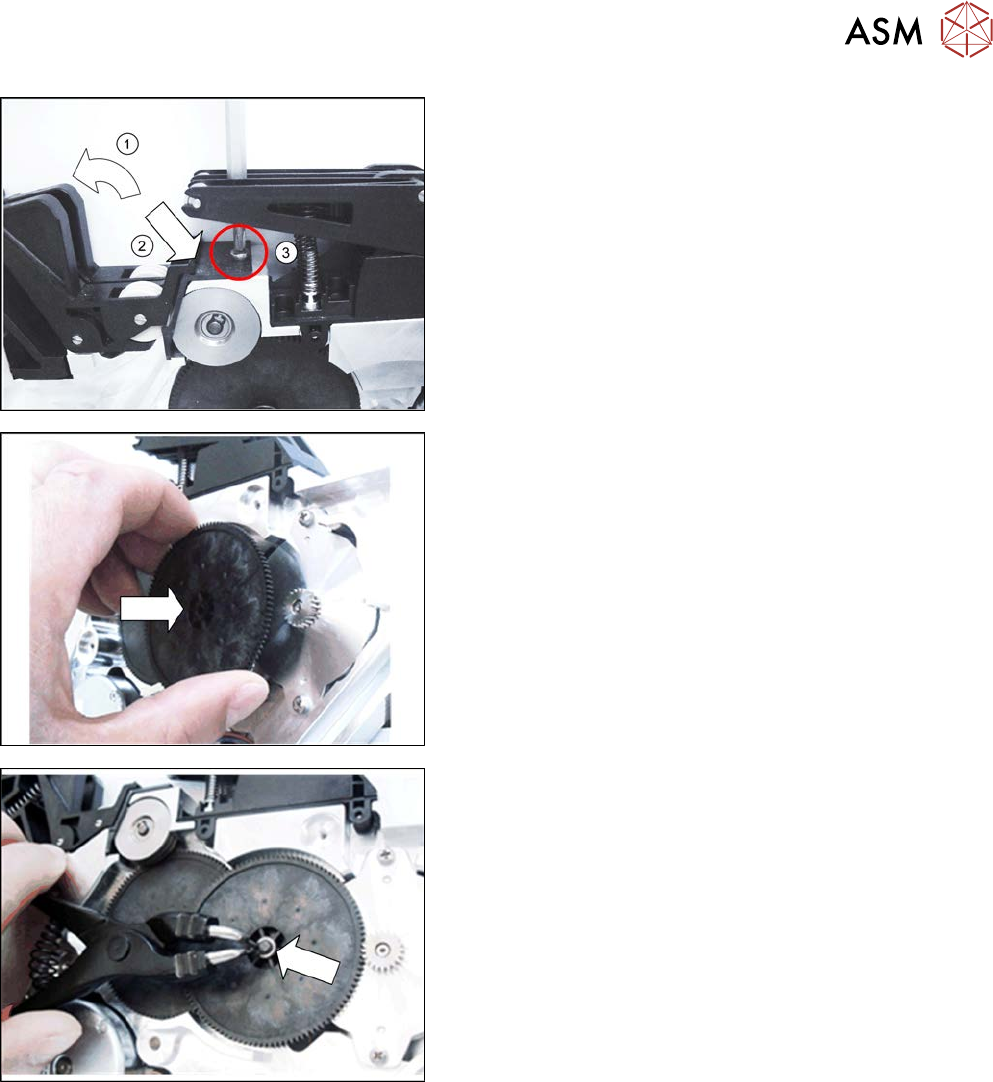

► Drücken sie beide Wippen nach hinten.(1)
► Schieben Sie das Abstreifblech an die abgebilde-
te Position, so dass Sie durch da Abstreifblech
die Bohrung für die Schraube sehen.(2)
► Schrauben Sie das Abstreifblech fest.(3)
► Schieben Sie die Getriebestufe1 bis zum
Anschlag auf die Achse.
Achten Sie darauf, dass die Zacken der Getrie-
bestufe1 korrekt in die Zacken des Antriebs grei-
fen.
► Legen Sie die Sie Unterlegscheibe auf die Achse
der Getriebestufe1.
► Befestigen Sie den Sicherungsring an der Achse.
Verwenden Sie dazu eine entsprechende Siche-
rungsringzange.
► Befestigen Sie die rechte Seitenabdeckung
(siehe 8.3.4 "Rechte Seitenabdeckung montie-
ren" [}176]).
