8 Reparaturen an SmartFeeder 2x8 mm X / Xi
8.9 Folienschwinge
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 217
8.9.3 Einzelteile an der Folienschwinge
Abb.69: Einzelteile Folienschwinge
Zuführmodul Position Artikel-Nr. Bezeichnung
SmartFeeder 2x8mm X
SmartFeeder 2x8 mm Xi
1 03075720-xx Federzapfen mit Feder/X2x8mm
2 03003143-xx Rolle /Folienentsorgung X8
3 03067456-xx Rollenachse Schwinge /X2x8
4 03066482- xx Folienschwinge/X2x8
5 03061563-xx Lagerwelle Schwinge /X2x8
6 03074758-xx Schwingenlagerung / X2x8
7 03076204-xx Distanzplatte 1.7mm
8 03063457-xx FBG Lichtschrankengeber X2x8
9 03033797-xx RF-SN75-2,5 x 8-9.8
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher
●
Kleiner Schlitzschraubendreher
●
Pinzette
8.9.3.1 Federzapfen mit Feder entfernen
► Ziehen Sie den Federzapfen mit einer Pinzette
heraus.
► Entnehmen Sie den Federzapfen samt Feder.
8 Reparaturen an SmartFeeder 2x8 mm X / Xi
8.9 Folienschwinge
218 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020
8.9.3.2 Federzapfen mit Feder montieren
Zum Platzieren des Federzapfens stehen Ihnen in der
Schwingenlagerung 3 verschiedene Positionen zur
Verfügung.(1)
Je höher Sie den Federzapfen platzieren, um so grö-
ßer ist anschließend die Spannung auf die Folie.
Entsprechend dieser 3 Positionen befinden sich
gegenüber in der Folienschwinge 3 Aufnahmepins, um
die Feder genau über dem Federzapfen platzieren zu
können.(2)
Je nach gewünschter Folienspannung wählen Sie zu-
nächst die passende Position für den Federzapfen.
► Stecken Sie die Feder in der Folienschwinge in
den Aufnahmepin, der sich senkrecht gegenüber
der gewählten Position für den Federzapfen
befindet.
► Setzen Sie den Federzapfen mit einer Pinzette
an der gewählten Position in die Schwingenlage-
rung ein.
8 Reparaturen an SmartFeeder 2x8 mm X / Xi
8.10 Wippe
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 219
8.10 Wippe
8.10.1 Wippe komplett
Benötigtes Ersatzteil

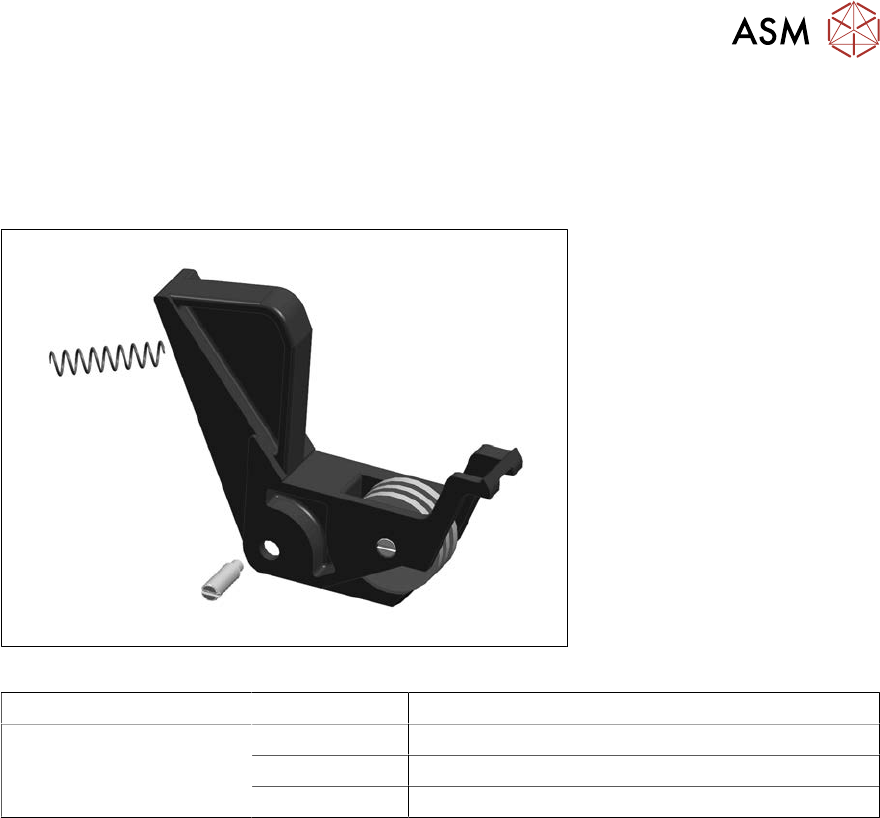

Abb.70: Wippe kpl. /X8
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 2x8mmX
SmartFeeder 2x8 mm Xi
03042320Sxx Wippe kpl. /X8
03048855-xx Druckfeder 0,75x6,25x31x8,5
03042321-xx Lagerwelle Wippe /X8
Benötigtes Werkzeug
●
Schlitzschraubendreher
●
Pinzette
●
Splinttreiber Größe 1,4
