8 Reparaturen an SmartFeeder 2x8 mm X / Xi
8.10 Wippe
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 219
8.10 Wippe
8.10.1 Wippe komplett
Benötigtes Ersatzteil
Abb.70: Wippe kpl. /X8
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 2x8mmX
SmartFeeder 2x8 mm Xi
03042320Sxx Wippe kpl. /X8
03048855-xx Druckfeder 0,75x6,25x31x8,5
03042321-xx Lagerwelle Wippe /X8
Benötigtes Werkzeug
●
Schlitzschraubendreher
●
Pinzette
●
Splinttreiber Größe 1,4
8 Reparaturen an SmartFeeder 2x8 mm X / Xi
8.10 Wippe
220 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020

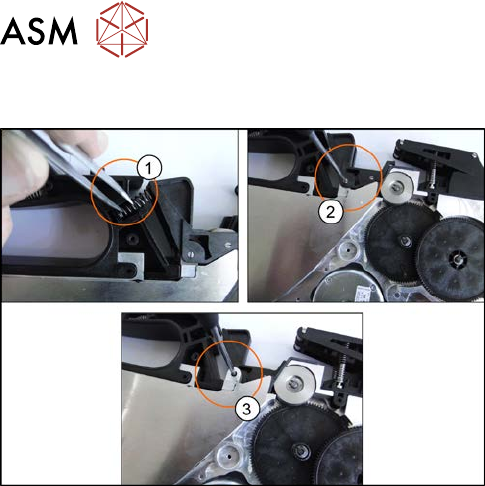

8.10.1.1 Wippe entfernen
► Legen Sie das Zuführmodul mit der linke Seite
auf eine stabile, ebene und saubere Unterlage.
► Entfernen Sie die rechte Seitenabdeckung (siehe
8.3.3 "Rechte Seitenabdeckung entfer-
nen" [}175]).
► Entnehmen Sie die Druckfedern.(1)
► Schrauben Sie die Lagerwelle ab und entnehmen
Sie die Wippe.(2)
► Falls notwendig, schrauben Sie die Lagerwelle
ab und entnehmen Sie die andere Wippe(3).
8.10.1.2 Wippe montieren
► Setzen Sie die linke Wippe wieder ein.
► Setzen Sie die rechte Wippe wieder ein.
► Setzen Sie die Druckfedern wieder ein.
► Montieren Sie die rechte Seitenabdeckung (siehe 8.3.4 "Rechte Seitenabdeckung montie-
ren" [}176]).
8 Reparaturen an SmartFeeder 2x8 mm X / Xi
8.10 Wippe
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 221
8.10.2 Einzelteile an der Wippe tauschen
Benötigte Ersatzteile
Abb.71: Wippe, Stopfrad und Lagerwelle
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 2x8mmX
SmartFeeder 2x8 mm Xi
03041735-xx Wippe m. Bügel /Folienentsorgung X8
03041017-xx Stopfrad glatt /Wippe X8
03042321-xx Lagerwelle Wippe /X8
Benötigtes Werkzeug
●
Schlitzschraubendreher
●
Pinzette
8.10.2.1 Stopfrad und Lagerwelle entfernen
► Legen Sie das Zuführmodul auf eine stabile, ebe-
ne und saubere Unterlage.
► Entnehmen Sie die Wippe wie in 8.10.1.1 "Wippe
entfernen" [}220] beschrieben.
► Schrauben Sie die Lagerwelle ab(1) und entneh-
men Sie das Stopfrad.(2)
8.10.2.2 Stopfrad und Lagerwelle montieren
► Schieben Sie das Stopfrad in die Wippe.(1)
► Stecken Sie die Lagerwelle durch die Bohrung in
der Wippe durch das Stopfrad und schrauben Sie
sie fest.(2)
► Befestigen Sie die Wippe wie in Abschnitt
8.10.1.2 "Wippe montieren" [}220] beschrieben.
