8 Reparaturen an SmartFeeder 2x8 mm X / Xi

8.11 Stopfrad gerändelt

222 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020

8.11 Stopfrad gerändelt

Benötigtes Ersatzteil

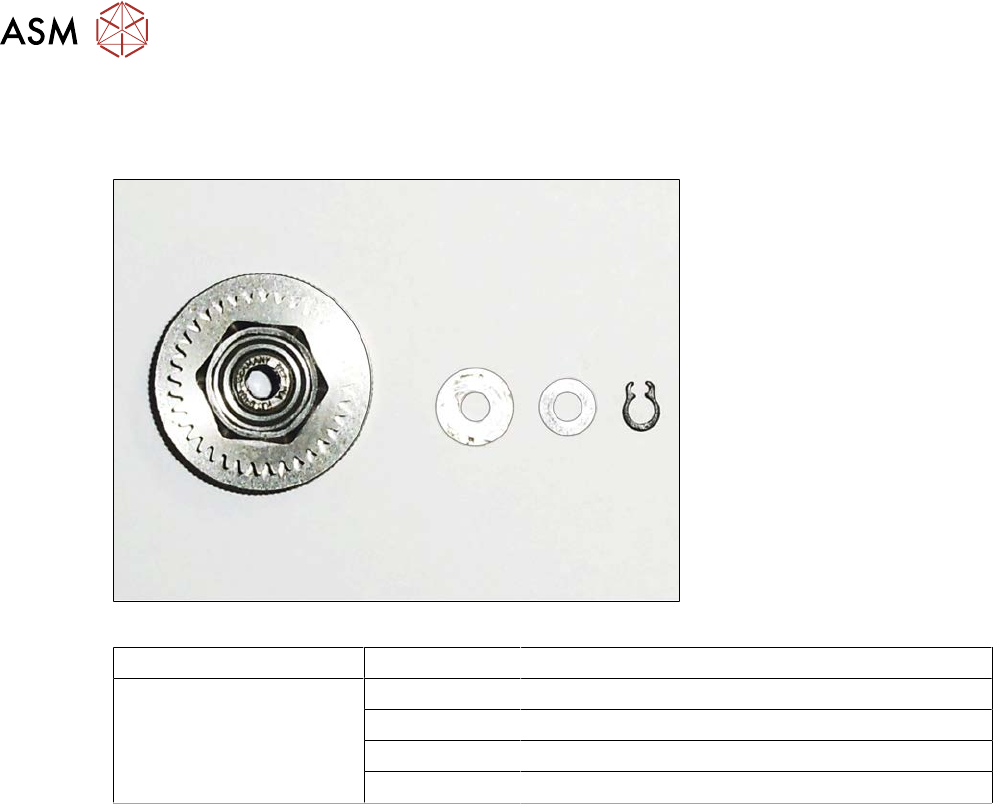

Abb.72: Stopfrad gerändelt

Zuführmodul Artikel-Nr. Bezeichnung

SmartFeeder 2x8mmX

SmartFeeder 2x8mmXi

03061111Sxx Stopfrad gerändelt

03083028-xx DIN 988-3x6x0,1-1.4310 (Beilagscheibe)

00305726-xx DIN 471-3x0,4-C67 (Sicherungsring)

03003122-xx Ausgleichsscheibe /DI3,1

Benötigtes Werkzeug

●

TORX-Schraubendreher 0,6Nm, Größe T8

●

Kreuzschlitzschraubendreher

●

Schlitzschraubendreher

●

Pinzette

●

Sicherungsringzange für Außenringe 3-10 mm

8 Reparaturen an SmartFeeder 2x8 mm X / Xi

8.11 Stopfrad gerändelt

Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 223

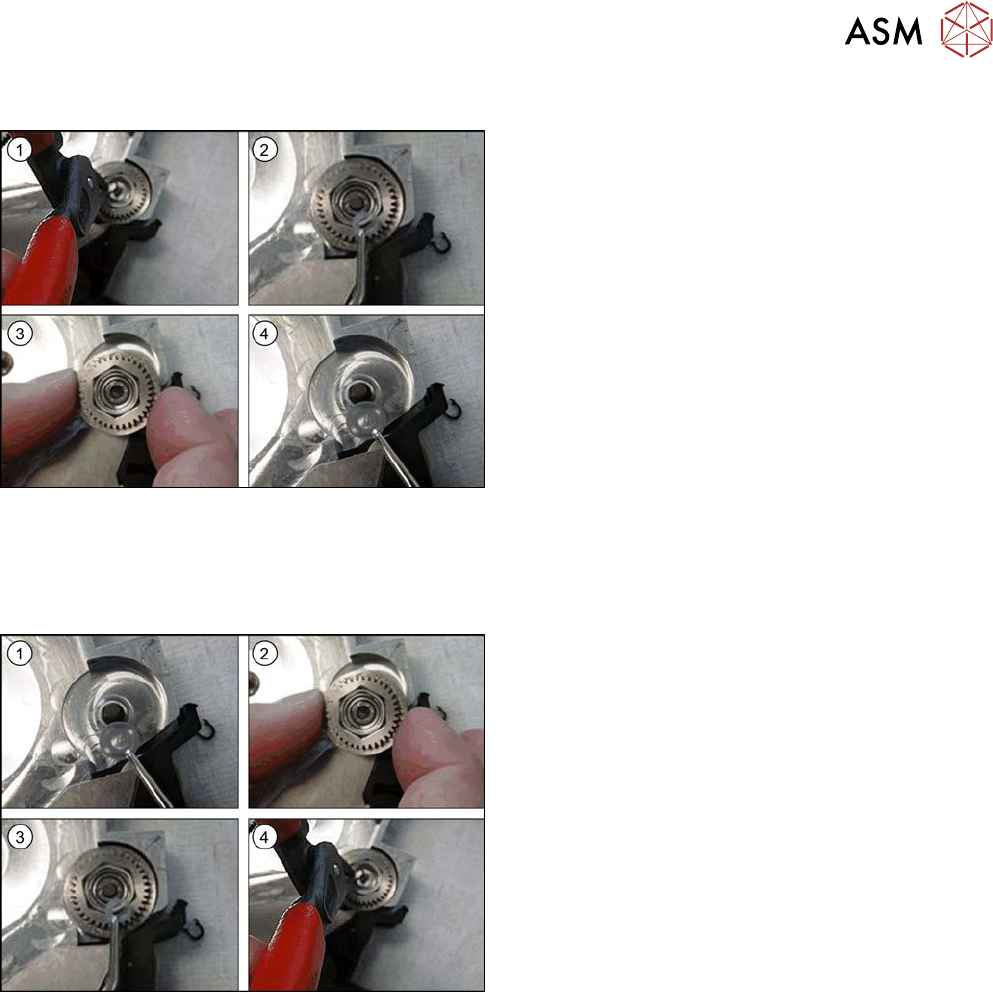

8.11.1 Stopfrad gerändelt links entfernen

► Legen Sie das Zuführmodul auf eine stabile, ebe-

ne und saubere Unterlage.

► Entfernen Sie die linke und die rechte Seitenab-

deckung. (See 8.3.1 "Linke Seitenabdeckung ent-

fernen" [}174], 8.3.3 "Rechte Seitenabdeckung

entfernen" [}175])

► Entnehmen Sie die Wippe. (Siehe 8.9.1.1 "Folien-

schwinge kpl. entfernen" [}214])

► Entnehmen Sie den Abstreifer. (Siehe 8.12.1

"Abstreifer entfernen" [}225])

► Entnehmen Sie das Zahnrad 4 Gurt. (Siehe

Zahnrad 4 Gurt Links entfernen)

► Entfernen Sie den Sicherungsring.(1)

► Entnehmen Sie die obere Beilagscheibe.(2)

► Entnehmen Sie das Stopfrad.(3)

► Entnehmen Sie die große Beilagscheibe.(4)

8.11.2 Stopfrad gerändelt links montieren

► Fetten Sie die Welle und den Sicherungsring mit

etwas Polyhub Gly801.

► Ersetzen Sie die große Beilagscheibe.(1)

► Montieren Sie das neue Stopfrad gerändelt.(2)

► Ersetzen Sie die obere Beilagscheibe.(3)

► Ersetzen Sie den Sicherungsring.(4)

► Setzen Sie das Zahnrad 4 Gurt wieder ein.

(Siehe Zahnrad 4 Gurt Links montieren)

► Setzen Sie den Abstreifer wieder ein (siehe

8.12.2 "Abstreifer montieren" [}225]).

► Setzen Sie die Wippe wieder ein (siehe 8.9.1.2

"Folienschwinge kpl. montieren" [}215]).

► Montieren Sie die Abdeckungen (siehe 8.3.2 "Lin-

ke Seitenabdeckung montieren" [}175], 8.3.4

"Rechte Seitenabdeckung montieren" [}176]).

8 Reparaturen an SmartFeeder 2x8 mm X / Xi

8.11 Stopfrad gerändelt

224 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020

8.11.3 Stopfrad gerändelt rechts entfernen

► Legen Sie das Zuführmodul auf eine stabile, ebe-

ne und saubere Unterlage.

► Entfernen Sie die linke und die rechte Seitenab-

deckung (siehe 8.3.1 "Linke Seitenabdeckung

entfernen" [}174], 8.3.3 "Rechte Seitenabde-

ckung entfernen" [}175]).

► Entnehmen Sie die Wippe (siehe 8.9.1.1 "Folien-

schwinge kpl. entfernen" [}214]).

► Entnehmen Sie den Abstreifer (siehe 8.12.1

"Abstreifer entfernen" [}225]).

► Entnehmen Sie das Zahnrad 4 Gurt (siehe ?

Zahnrad 4 Gurt Rechts entfernen).

► Entfernen Sie den Sicherungsring.(1)

► Entnehmen Sie die Beilagscheibe.(2)

► Entnehmen Sie das Stopfrad. (3)

► Entfernen Sie die Beilagscheibe.(4)

HINWEIS

Stellen Sie sicher, dass sich das kleine Distanzstück unterhalb und das große Distanzstück

oberhalb des Stopfrads befindet

8.11.4 Stopfrad gerändelt rechts montieren

► Reinigen Sie die Welle und den Sicherungring

mit Polyhub Gly 801.

► Ersetzen Sie die Beilagscheibe.(1)

► Montieren Sie das Stopfrad gerändelt.(2)

► Ersetzen Sie die Beilagscheibe.(3)

► Ersetzen Sie den Sicherungsring.(4)

► Entnehmen Sie das Zahnrad 4 Gurt (siehe ?

Zahnrad 4 Gurt Rechts montieren).

► Setzen Sie den Abstreifer wieder ein (siehe

8.12.2 "Abstreifer montieren" [}225]).

► Setzen Sie die Wippe wieder ein (siehe 8.9.1.2

"Folienschwinge kpl. montieren" [}215]).

► Montieren Sie die linke und die rechte Seitenab-

deckung (siehe 8.3.2 "Linke Seitenabdeckung

montieren" [}175], 8.3.4 "Rechte Seitenabde-

ckung montieren" [}176]).
