8 Reparaturen an SmartFeeder 2x8 mm X / Xi

8.11 Stopfrad gerändelt

224 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020

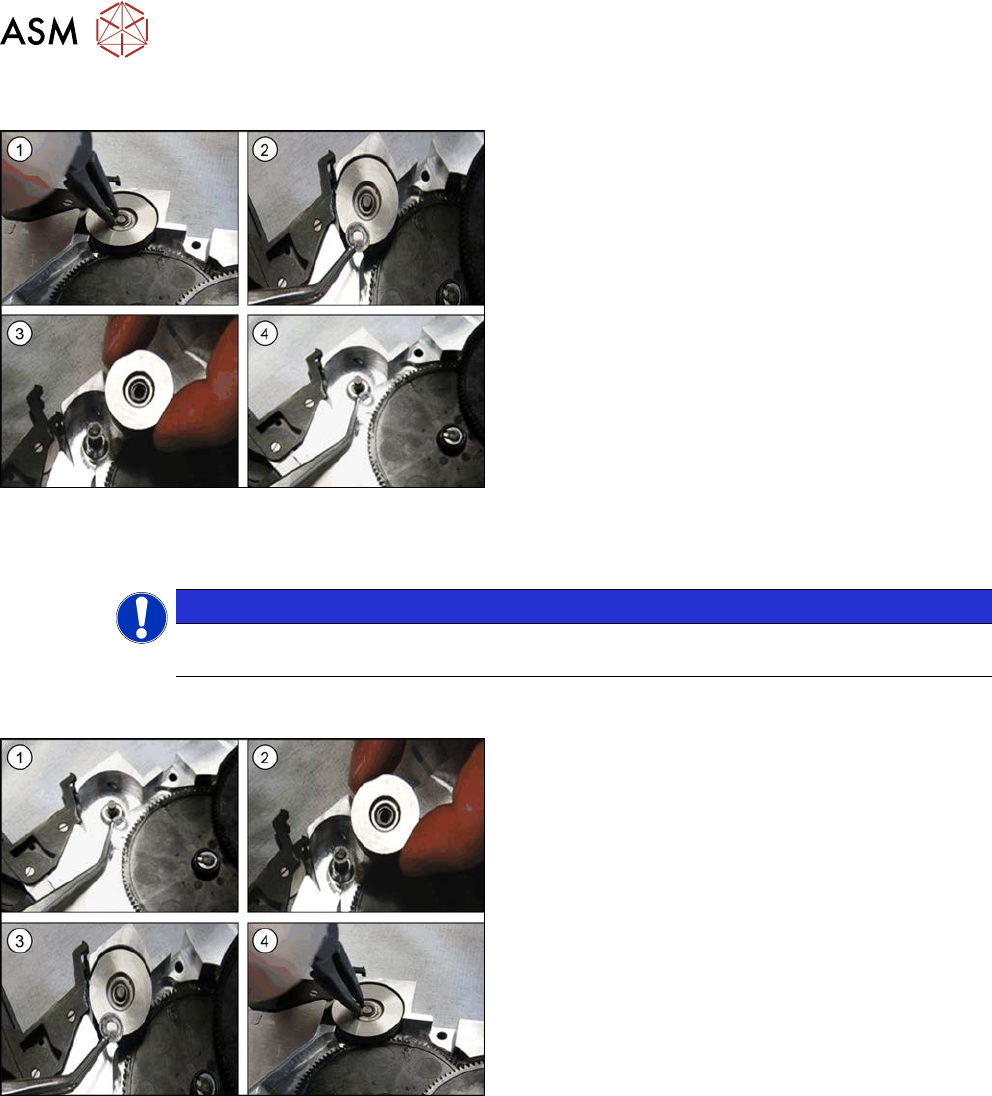

8.11.3 Stopfrad gerändelt rechts entfernen

► Legen Sie das Zuführmodul auf eine stabile, ebe-

ne und saubere Unterlage.

► Entfernen Sie die linke und die rechte Seitenab-

deckung (siehe 8.3.1 "Linke Seitenabdeckung

entfernen" [}174], 8.3.3 "Rechte Seitenabde-

ckung entfernen" [}175]).

► Entnehmen Sie die Wippe (siehe 8.9.1.1 "Folien-

schwinge kpl. entfernen" [}214]).

► Entnehmen Sie den Abstreifer (siehe 8.12.1

"Abstreifer entfernen" [}225]).

► Entnehmen Sie das Zahnrad 4 Gurt (siehe ?

Zahnrad 4 Gurt Rechts entfernen).

► Entfernen Sie den Sicherungsring.(1)

► Entnehmen Sie die Beilagscheibe.(2)

► Entnehmen Sie das Stopfrad. (3)

► Entfernen Sie die Beilagscheibe.(4)

HINWEIS

Stellen Sie sicher, dass sich das kleine Distanzstück unterhalb und das große Distanzstück

oberhalb des Stopfrads befindet

8.11.4 Stopfrad gerändelt rechts montieren

► Reinigen Sie die Welle und den Sicherungring

mit Polyhub Gly 801.

► Ersetzen Sie die Beilagscheibe.(1)

► Montieren Sie das Stopfrad gerändelt.(2)

► Ersetzen Sie die Beilagscheibe.(3)

► Ersetzen Sie den Sicherungsring.(4)

► Entnehmen Sie das Zahnrad 4 Gurt (siehe ?

Zahnrad 4 Gurt Rechts montieren).

► Setzen Sie den Abstreifer wieder ein (siehe

8.12.2 "Abstreifer montieren" [}225]).

► Setzen Sie die Wippe wieder ein (siehe 8.9.1.2

"Folienschwinge kpl. montieren" [}215]).

► Montieren Sie die linke und die rechte Seitenab-

deckung (siehe 8.3.2 "Linke Seitenabdeckung

montieren" [}175], 8.3.4 "Rechte Seitenabde-

ckung montieren" [}176]).

8 Reparaturen an SmartFeeder 2x8 mm X / Xi

8.12 Abstreifer

Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 225

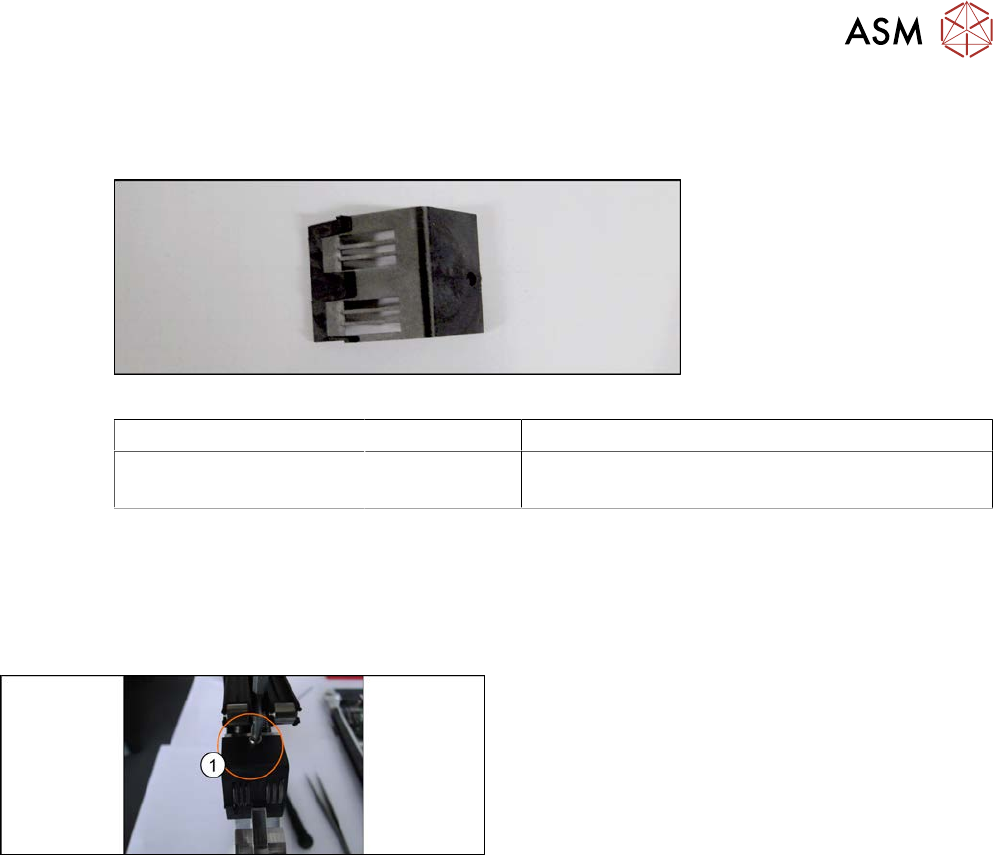

8.12 Abstreifer

Benötigtes Ersatzteil

Abb.73: Abstreifer

Zuführmodul Artikel-Nr. Bezeichnung

SmartFeeder 2x8mmX

SmartFeeder 2x8mmXi

03059930Sxx Abstreifer

Benötigtes Werkzeug

●

Kreuzschlitzschraubendreher

●

Schlitzschraubendreher

8.12.1 Abstreifer entfernen

► Legen Sie das Zuführmodul auf eine stabile, ebe-

ne und saubere Unterlage.

► Entfernen Sie die rechte Seitenabdeckung (siehe

8.3.3 "Rechte Seitenabdeckung entfer-

nen" [}175]).

► Entfernen Sie die Folienschwinge (siehe 8.9.1.1

"Folienschwinge kpl. entfernen" [}214]).

► Lösen und entfernen Sie die gekennzeichnete

Schraube.(1)

► Entnehmen Sie den Abstreifer.

8.12.2 Abstreifer montieren

► Montieren Sie den neuen Abstreifer. Stellen Sie sicher, dass das Stopfrad gerändelt den

Abstreifer nicht berührt und ziehen Sie die Schrauben an.

► Setzen Sie die Folienschwinge wieder ein (siehe 8.9.1.2 "Folienschwinge kpl. montie-

ren" [}215]).

► Montieren Sie die rechte Seitenabdeckung (siehe 8.3.4 "Rechte Seitenabdeckung montie-

ren" [}176]).

8 Reparaturen an SmartFeeder 2x8 mm X / Xi

8.13 Klappe Folienentsorgung

226 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020

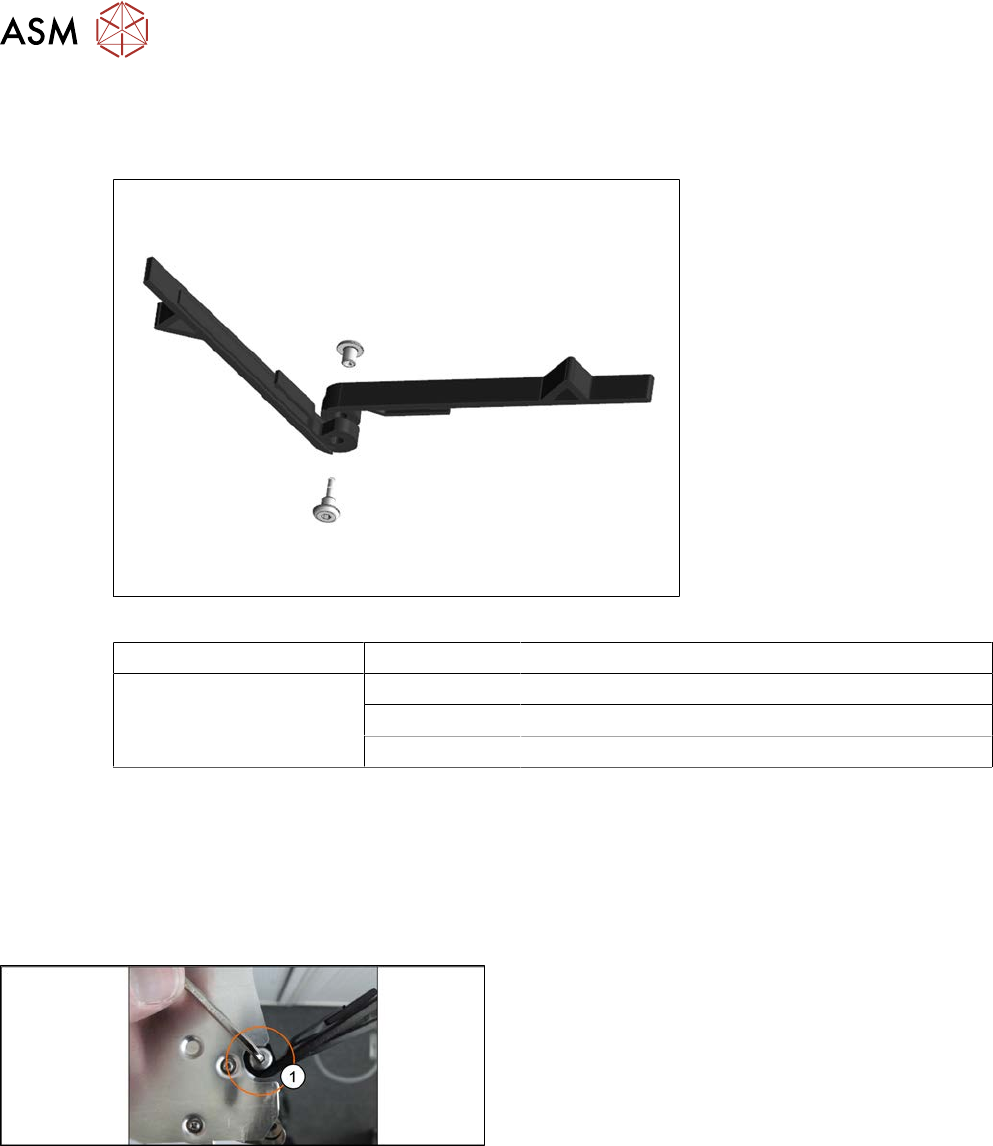

8.13 Klappe Folienentsorgung

Benötigtes Ersatzteil

Abb.74: Klappe Folienentsorgung

Zuführmodul Artikel-Nr. Bezeichnung

SmartFeeder 2x8mmX

SmartFeeder 2x8mmXi

03072467-xx Klappe Folienentsorgung /X2x8

03067306-xx Lagerbolzen Klappe links /X2x8

03067320-xx Lagerbolzen Klappe rechts /X2x8

Benötigtes Werkzeug

●

Inbuschlüssel Größe 3

●

TORX-Schraubendreher Größe T8

●

Kreuzschlitzschraubendreher

8.13.1 Klappe Folienentsorgung entfernen

► Legen Sie das Zuführmodul auf eine stabile, ebe-

ne und saubere Unterlage.

► Öffnen Sie die Klappe.

► Entfernen Sie die gekennzeichnete Schraubach-

se. Halten Sie dabei die Schraube auf der ande-

ren Seite fest.(1)

► Ziehen Sie die Klappe vorsichtig vom Zuführ-

module ab.

8.13.2 Klappe Folienentsorgung montieren

► Setzen Sie die Klappe vorsichtig von der Seite in den Folienbehälter ein.

► Ziehen Sie die Schraubachse fest.(1)

► Schließen Sie die Klappe.
