8 Reparaturen an SmartFeeder 2x8 mm X / Xi
8.14 Messer Folienentsorgung
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 227

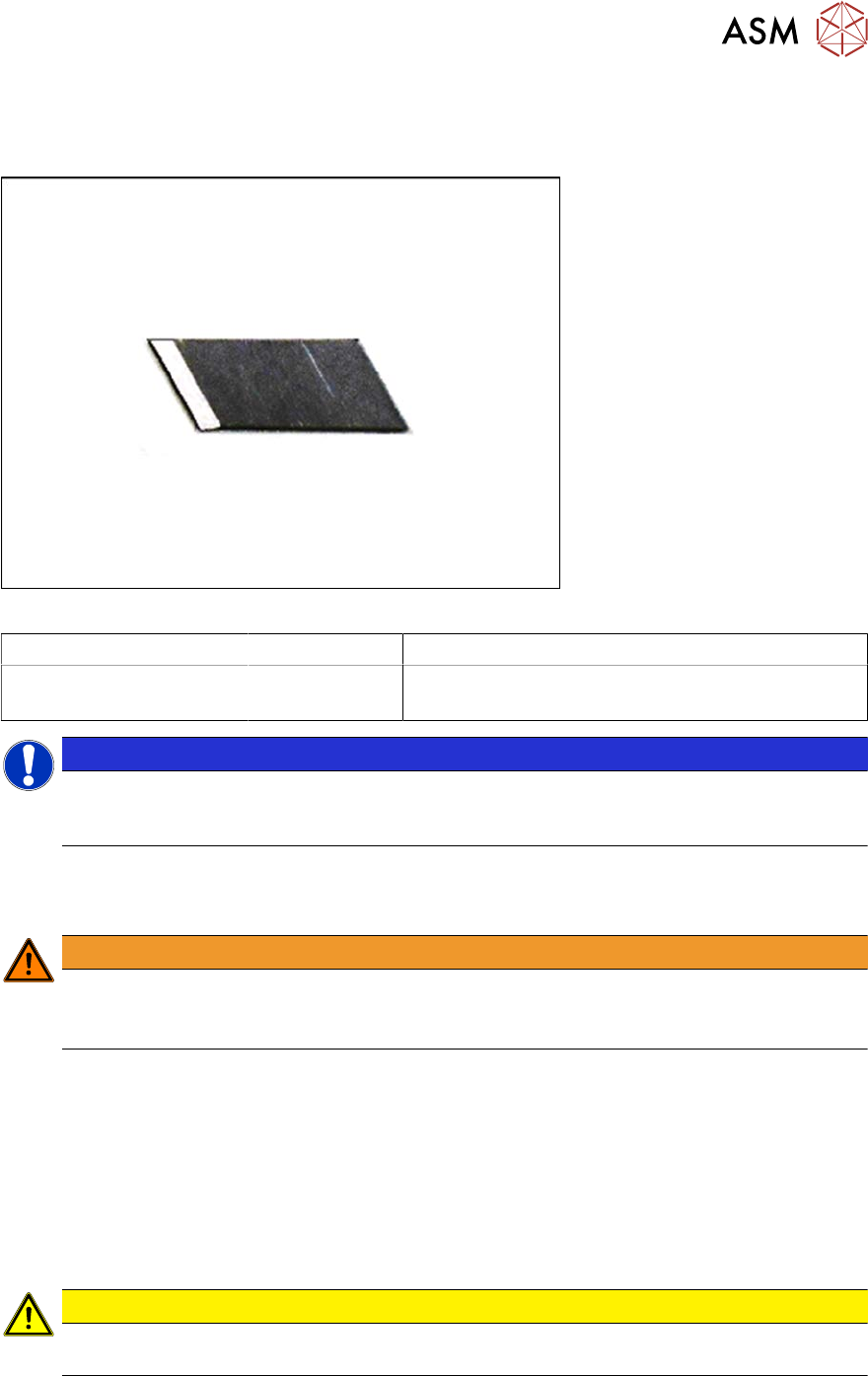

8.14 Messer Folienentsorgung
Benötigtes Ersatzteil
Abb.75: Messer Zwischenwand
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 2x8mmX
SmartFeeder 2x8mmXi
00341370Sxx Messer Zwischenwand
HINWEIS
Beachten Sie bitte folgende Punkte, wenn einzelne Messer vorbereitet werden. Einzelne
Messer müssen von der Klinge gebrochen werden. Stellen Sie dabei sicher, dass alle Si-
cherheitsanweisungen beachtet werden.
Benötigtes Werkzeug
●
TORX-Schraubendreher 0,6Nm, Größe T8
WARNUNG
Verletzungsgefahr
Die Schneide des Messers ist sehr scharf. Verwenden Sie deshalb beim Entfernen und
Montieren des Messers eine Pinzette.
8.14.1 Messer Zwischenwand entfernen
► Legen Sie das Zuführmodul auf eine stabile, ebene und saubere Unterlage.
► Öffnen Sie die Klappe.
► Lösen Sie die Befestigungsschraube und entfernen Sie das alte Messer.
8.14.2 Messer Zwischenwand montieren
► Setzen Sie das neue Messer lagerichtig ein und schrauben Sie es fest.
VORSICHT
► Die Messer sind scharf, bitte treffen Sie beim Einbau entsprechende Sicherheitsvor-
kehrungen!
8 Reparaturen an SmartFeeder 2x8 mm X / Xi
8.15 Blattfeder
228 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020

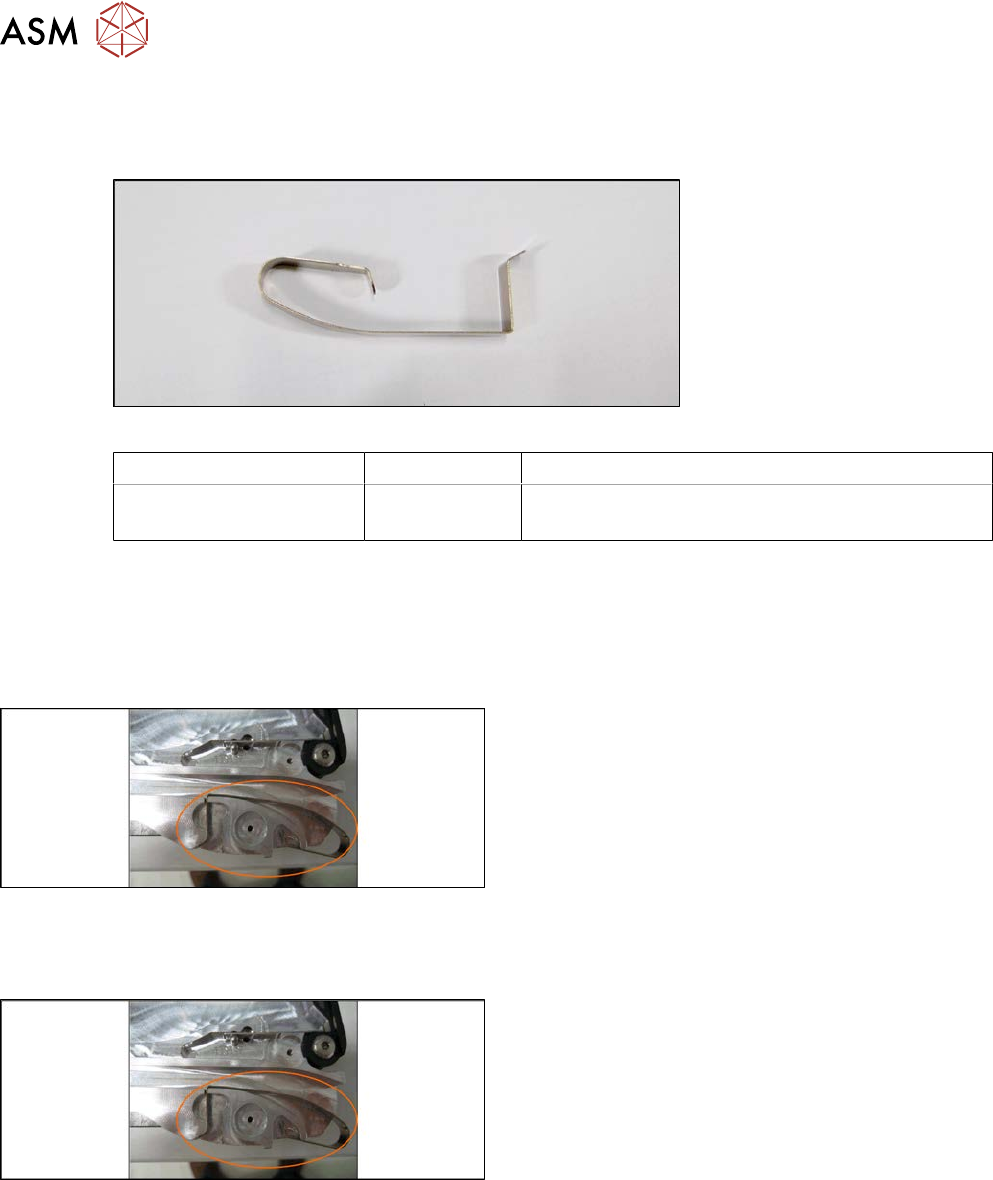

8.15 Blattfeder
Benötigtes Ersatzteil
Abb.76: Blattfeder Gurteinlauf
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 2x8mmX
SmartFeeder 2x8mmXi
03071618-xx Blattfeder Gurteinlauf /X2x8 PT V1
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher
●
TORX-Schraubendreher Größe T8
8.15.1 Blattfeder Gurteinlauf entfernen
► Legen Sie das Zuführmodul auf eine stabile, ebe-
ne und saubere Unterlage.
► Entfernen Sie, je nachdem, welche Blattfeder
beschädigt ist, die linke oder rechte Seitenabde-
ckung (siehe 8.3.1 "Linke Seitenabdeckung ent-
fernen" [}174], 8.3.3 "Rechte Seitenabdeckung
entfernen" [}175]).
► Heben Sie die Blattfeder senkrecht nach oben
aus der Haltevorrichtung.
8.15.2 Blattfeder Gurteinlauf montieren
► Setzen Sie die Blattfeder senkrecht von oben in
die Haltevorrichtung ein.
► Stellen Sie sicher, dass die Blattfeder richtig sitzt.
► Befestigen Sie die linke bzw. rechte Seitenabde-
ckung (siehe 8.3.2 "Linke Seitenabdeckung mon-
tieren" [}175], 8.3.4 "Rechte Seitenabdeckung
montieren" [}176]).
8 Reparaturen an SmartFeeder 2x8 mm X / Xi
8.16 Griff mit Bedienfeld
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 229
8.16 Griff mit Bedienfeld
Benötigtes Ersatzteil
HINWEIS
Neues Ersatzteil
Ersatzteil "Griff X2x8" [03072432Sxx] ist nicht mehr verfügbar.
Dieser Artikel konnte nur komplett getauscht werden.
Als kompatibler Ersatz wird der neue "Griff X2x8 kpl [03170776-xx] angeboten.
Bei diesem Griff ist dann auch der Tausch von Einzelteilen möglich.
Abb.77: Griff X2x8 kpl.
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 2x8mmX 03170776-xx Griff X2x8 kpl. (vormontiert mit Flachbandkabel)
SmartFeeder 2x8 mm Xi 03172629-xx Griff X2x8i Kpl. (vormontiert mit Flachbandkabel)
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,6Nm
●
TORX-Schraubendreher Größe T8, 0,6Nm
●
Pinzette
