8 Reparaturen an SmartFeeder 2x8 mm X / Xi
8.16 Griff mit Bedienfeld
230 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020
8.16.1 Griff komplett entfernen
► Entfernen Sie die linke und die rechte Seitenab-
deckung (siehe8.3.1 "Linke Seitenabdeckung ent-
fernen" [}174] und 8.3.3 "Rechte Seitenabde-
ckung entfernen" [}175]).
► Entfernen Sie die Abdeckung des Folienbehäl-
ters.
Legen Sie das Zuführmodul vorsichtig auf die rechte
Seite.

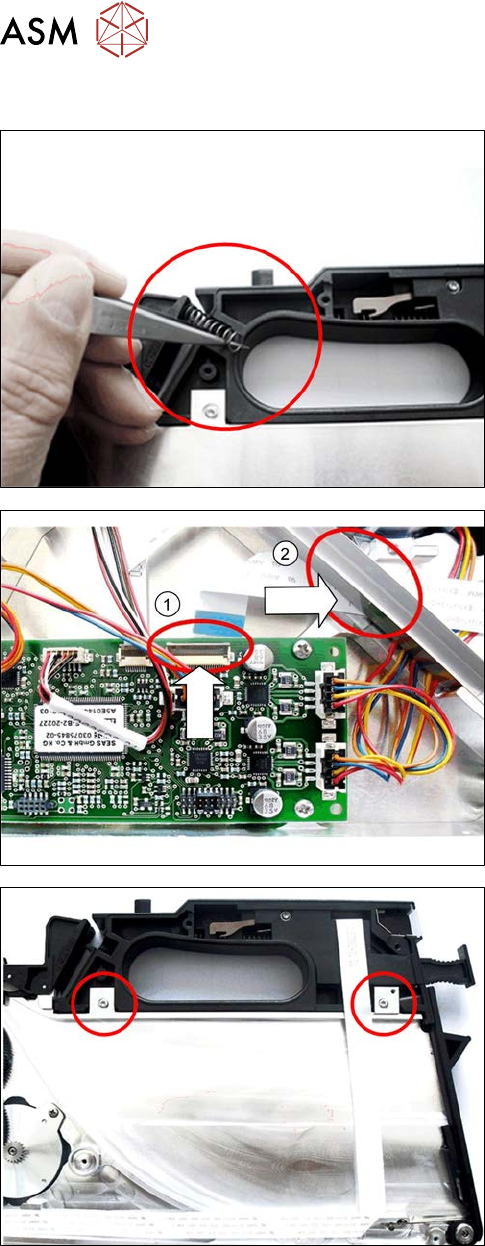

► Entfernen Sie beide Druckfedern aus den Wip-
pen.
► Öffnen Sie an der Steuerplatine den Bügel am
Flachbandanschluss.(1)
► Ziehen Sie das Flachbandkabel aus dem
Anschluss.
► Ziehen Sie das Flachbandkabel vorsichtig durch
die Durchführung am Gurtkanal vollständig her-
aus.(2)
► Ziehen Sie das Flachbandkabel vorsichtig von
den Klebestellen ab.
► Entfernen Sie die beiden in der Abbildung ge-
kennzeichneten Schrauben, mit denen der Griff
befestigt ist.
► Stellen Sie das Zuführmodul senkrecht hin.
► Öffnen Sie die Folienentsorgungsklappe.
► Schieben Sie den Griff zur rechten Seite aus dem
Grundkörper des Zuführmoduls.
► Schließen Sie die Folienentsorgungsklappe.
8 Reparaturen an SmartFeeder 2x8 mm X / Xi
8.16 Griff mit Bedienfeld
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 231
8.16.2 Griff komplett montieren
► Stellen Sie das Zuführmodul senkrecht hin.
► Öffnen Sie die Folienentsorgungsklappe.
► Schieben Sie den Griff von der rechten Seite bis
zum Anschlag in den Rahmen des Zuführmoduls.
► Schließen Sie die Folienentsorgungsklappe.
► Legen Sie das Zuführmodul vorsichtig auf die
rechte Seite
► Befestigen Sie den Griff mit den beiden in der
Abbildung gekennzeichneten Schrauben mit
0,6Nm.
► Falten Sie das Flachbandkabel genau so wie das
alte Kabel.
► Verlegen Sie das Kabel und drücken Sie es im
Kabelkanal auf das doppelseitige Klebeband.
Wenn nötig, ersetzen Sie das Klebeband.
► Stecken Sie das Flachbandkabel vorsichtig durch
die Durchführung am Gurtkanal.(1)
Achten Sie beim Verlegen darauf, dass am Ende
des Kabels die blaue Seite nach oben zeigt.
► Stecken Sie das Ende des Flachbandkabels mit
der blauen Seite nach oben bis zum Anschlag in
den gekennzeichneten Flachbandanschluss auf
der Steuerplatine.(2)
► Klappen Sie den Anschluss zu und stellen Sie
sicher, dass das Kabel fest sitzt.
► Setzen Sie die beiden Druckfedern in die Wippen
ein.
► Befestigen Sie die Abdeckung des Folienbehäl-
ters.
► Befestigen Sie die linke und die rechte Seitenab-
deckung (siehe 8.3.2 "Linke Seitenabdeckung
montieren" [}175] und 8.3.4 "Rechte Seitenabde-
ckung montieren" [}176]).
8 Reparaturen an SmartFeeder 2x8 mm X / Xi
8.16 Griff mit Bedienfeld
232 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020
8.16.3 Einzelteile am Griff
Benötigte Ersatzteile
Abb.78: Einzelteile Griff SmartFeeder 2x8 mm X/Xi
HINWEIS
Anderer Schieber für SmartFeeder 2x8mmXi
Um Xi-Zuführmodule visuell von den "normalen" X-Zuführmodulen unterscheiden zu kön-
nen, werden für Xi-Zuführmodule eigene Schieber mit einer nach außen sichtbaren geriffel-
ten Oberfläche verwendet.
Zuführmodul Position Artikel-Nr. Bezeichnung
SmartFeeder 2x8mmX 1 03092491-02 Schieber kpl. X24-104
SmartFeeder 2x8mmXi 1 03172631-01 Schieber kpl. X2x8i
SmartFeeder 2x8mmX
SmartFeeder 2x8 mm Xi
2 03009150Sxx Druckfeder VD-090V
3 03147373-01 Haltefeder X24-104Smart gebogen
4 03033796-01 RF-SN75-2,5 x 6-9.8
5 03113312-01 Grundkoerper Griff X24-104
6 03167407-02 PCBA control panel X2x8 v4
7 03167618-01 BG Spacer Bedienfeld X2x8 V4
8 03113588-01 Deckel Griff X24-104
9 03110496-01 Fenster Bedienfeld
10 03063592-01 Kabel Bedienfeld X2x8
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,9Nm
●
TORX-Schraubendreher 0,6Nm, GrößeT8
●
Pinzette oder kleine Flachzange
