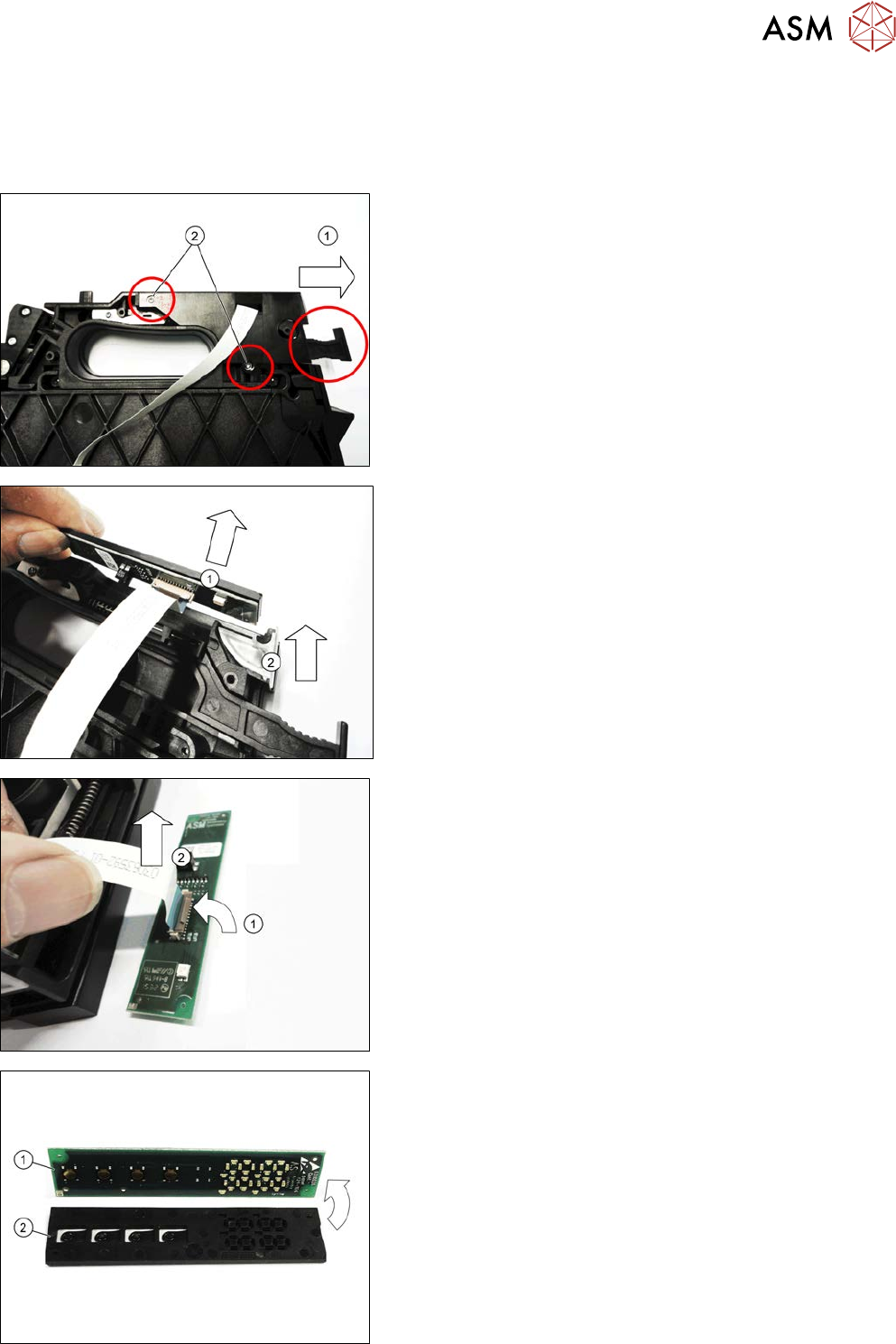

8.16.3.3 Bedienfeld, Platine und Fenster Bedienfeld entfernen
► Legen Sie das Zuführmodul vorsichtig mit der rechten Seite auf eine stabile, ebene und sau-
bere Unterlage.
► Entfernen Sie das linke Seitenblech (siehe Seitenblech links entfernen / montieren).
► Entriegeln Sie den Entnahmegriff.(1)
► Entfernen Sie die beiden in der Abbildung ge-
kennzeichneten Schrauben.
Verwenden Sie dazu einen TORX-Schraubendre-
her Größe T8.
► Heben Sie die Abdeckplatte ein Stück beiseite,
so dass Sie Zugriff auf die Elemente darunter
haben.
► Ziehen Sie das Bedienfeld mit der Platine senk-
recht nach oben aus dem Griff.(1)
► Heben Sie, wenn Sie es austauschen wollen, das
Bedienfeld-Fenster nach oben aus dem Griff.(2)
Wenn Sie das Bedienfeld und / oder die Leiterplatte
austauschen wollen:
► Öffnen Sie an der Leiterplatte den Bügel am
Flachbandanschluss.(1)
► Ziehen Sie das Flachbandkabel aus dem
Anschluss.(2)
► Heben Sie die Leiterplatte vom Bedienfeld.
8 Reparaturen an SmartFeeder 2x8 mm X / Xi
8.16 Griff mit Bedienfeld
236 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020
8.16.3.4 Bedienfeld, Platine und Fenster Bedienfeld montieren
► Stecken Sie das Ende des Flachbandkabels mit
der blauen Seite nach oben wie abgebildet gera-
de und bis zum Anschlag in den Flachbandan-
schluss auf der Leiterplatte.
► Klappen Sie den Anschluss zu und stellen Sie
sicher, dass das Kabel fest sitzt.
► Legen Sie das Bedienfeld(1) wie in der Abbil-
dung zu sehen auf die Leiterplatte.(2)
► Stecken Sie das Bedienfeld zusammen mit der
Leiterplatte senkrecht von oben in den Griff.(1)
► Stecken Sie das (neue) Bedienfeld-Fenster von
oben in den Griff.(2)
► Schieben Sie die Abdeckplatte am Flachbandka-
bel entlang auf den Griff, so dass durch die
Abdeckplatte die Bohrungen für die Schrauben
zu sehen sind.
► Entriegeln Sie, wenn nötig, den Entnahme-
griff.(1)
► Befestigen Sie die Abdeckplatte mit den beiden
in der Abbildung gekennzeichneten Schrauben.
Verwenden Sie dazu einen TORX-Schraubendre-
her Größe T8 mit 0,6Nm.
8 Reparaturen an SmartFeeder 2x8 mm X / Xi
8.17 Steuerplatine
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 237
8.17 Steuerplatine
Die Steuerplatine des SmartFeeder 2x8mmX steht nicht als Ersatzteil zur Verfügung, da die
Daten der Kalibrierung der Abholposition im EEPROM dieser Platine gespeichert sind.
Eine erneute Kalibrierung der Abholposition ist nur am Endprüfplatz der Zuführmodul-Fertigung bei
ASM möglich.
