8 Reparaturen an SmartFeeder 2x8 mm X / Xi 8.17 Steuerplatine Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 237 8.17 Steuerplatine Die Steuerplatine des SmartFeeder 2x8…
8 Reparaturen an SmartFeeder 2x8 mm X / Xi
8.16 Griff mit Bedienfeld
236 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020

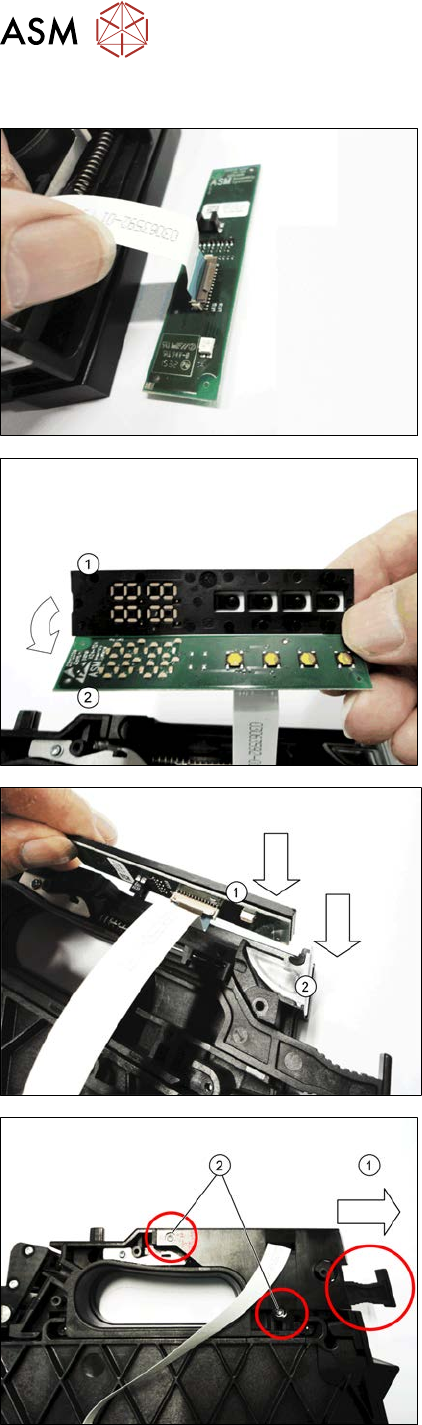

8.16.3.4 Bedienfeld, Platine und Fenster Bedienfeld montieren
► Stecken Sie das Ende des Flachbandkabels mit
der blauen Seite nach oben wie abgebildet gera-
de und bis zum Anschlag in den Flachbandan-
schluss auf der Leiterplatte.
► Klappen Sie den Anschluss zu und stellen Sie
sicher, dass das Kabel fest sitzt.
► Legen Sie das Bedienfeld(1) wie in der Abbil-
dung zu sehen auf die Leiterplatte.(2)
► Stecken Sie das Bedienfeld zusammen mit der
Leiterplatte senkrecht von oben in den Griff.(1)
► Stecken Sie das (neue) Bedienfeld-Fenster von
oben in den Griff.(2)
► Schieben Sie die Abdeckplatte am Flachbandka-
bel entlang auf den Griff, so dass durch die
Abdeckplatte die Bohrungen für die Schrauben
zu sehen sind.
► Entriegeln Sie, wenn nötig, den Entnahme-
griff.(1)
► Befestigen Sie die Abdeckplatte mit den beiden
in der Abbildung gekennzeichneten Schrauben.
Verwenden Sie dazu einen TORX-Schraubendre-
her Größe T8 mit 0,6Nm.
8 Reparaturen an SmartFeeder 2x8 mm X / Xi
8.17 Steuerplatine
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 237
8.17 Steuerplatine
Die Steuerplatine des SmartFeeder 2x8mmX steht nicht als Ersatzteil zur Verfügung, da die
Daten der Kalibrierung der Abholposition im EEPROM dieser Platine gespeichert sind.
Eine erneute Kalibrierung der Abholposition ist nur am Endprüfplatz der Zuführmodul-Fertigung bei
ASM möglich.
