6 Reparaturen an SmartFeeder 4 mm X / Xi
6.2 Gleitführung hinten
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 27
6.2 Gleitführung hinten
Benötigtes Ersatzteil

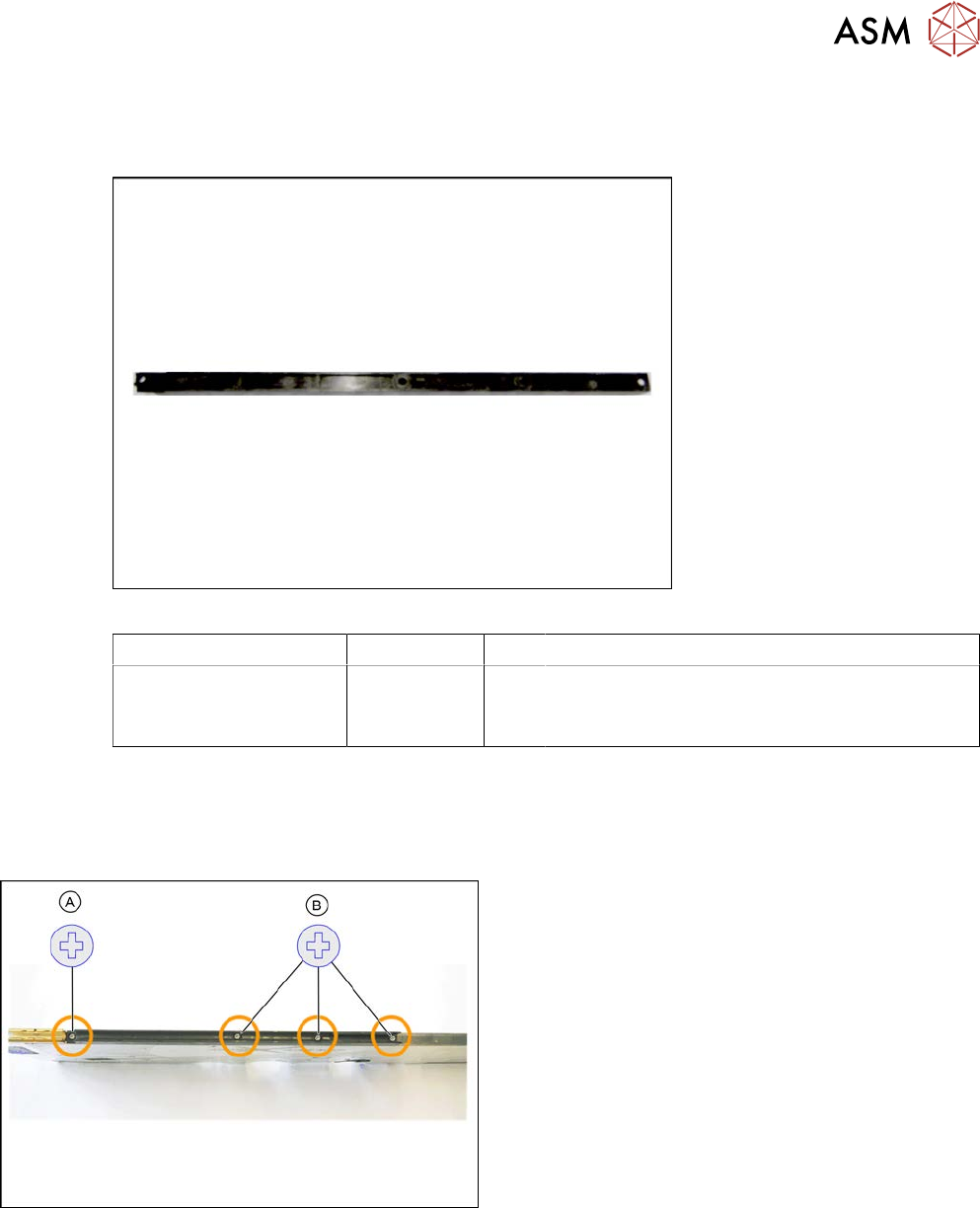

Abb.3: Gleitführung hinten
Zuführmodul Artikel-Nr. Typ Bezeichnung
SmartFeeder 4mmX
SmartFeeder 4 mm Xi
03003994-xx
03010209-xx
03158711-xx
A
B
Gleitführung / hinten L200
ISO 7045 - M2.5 x 6-A2-50-H (1x)
Linsen-Blechschraube DIN7981 2,9x9,5 (3x)
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,6Nm
6.2.1 Gleitführung entfernen
► Drehen Sie das Zuführmodul mit der Unterseite
nach oben.
► Entfernen Sie die linke Kreuzschlitzschrau-
be(Typ A).
► Entfernen Sie die anderen drei Kreuzschlitz-
schrauben(Typ B).
► Heben Sie die Gleitführung nach oben ab.
6 Reparaturen an SmartFeeder 4 mm X / Xi
6.2 Gleitführung hinten
28 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020

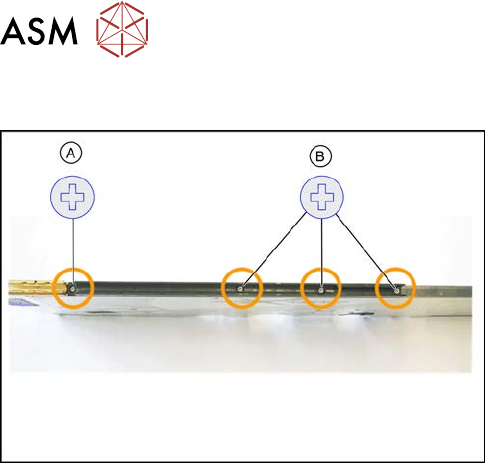

6.2.2 Gleitführung montieren
► Drehen Sie das Zuführmodul mit der Unterseite
nach oben.
► Setzen Sie die Gleitführung – wie abgebildet – an
die Unterseite des Zuführmoduls.
Beachten Sie hierbei die Anordnung der Bohrun-
gen in der Gleitführung.
► Schieben Sie die Gleitführung wie abgebildet bis
zum Anschlag nach links (vorn) an die vordere
Gleitführung.
► Senken Sie anschließend die beiden Rastnasen
der Gleitführung in die dafür vorgesehenen Öff-
nungen an der Unterseite des Zuführmoduls.
► Befestigen Sie die Gleitführung auf der linken
Seite mit der Kreuzschlitzschraube vom Typ A
(ISO 7045 - M2.5 x 6-A2-50-H, 03010209-xx) mit
0,6Nm am Zuführmodul.
► Befestigen Sie die Gleitführung mit den anderen
3 Schrauben vom Typ B (Linsen-Blechschraube
DIN7981 2,9x9,5, 03158711-xx) mit 0,6Nm an
das Zuführmodul.
6 Reparaturen an SmartFeeder 4 mm X / Xi
6.3 Seitenabdeckungen
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 29
6.3 Seitenabdeckungen
HINWEIS
Beschädigung der Leiterplatte vermeiden
Um ein Beschädigen der Gewindebolzen auf der Leiterplatte zu vermeiden, darf eine Sei-
tenabdeckung nur dann entfernt werden, wenn die jeweils andere Seitenabdeckung voll-
ständig, d.h. mit allen Schrauben, montiert ist.
Benötigtes Ersatzteil
Abb.4: Seitenblech li. kpl. X8Smart (oben), Seitenblech re. kpl. X8Smart (unten)
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 4mmX
SmartFeeder 4 mm Xi
03100525Sxx Seitenblech li. kpl. X8Smart
03100526Sxx Seitenblech re. kpl. X8Smart
03033796-xx
03071822-xx
03023227-xx
03071821-xx
03044543-xx
A
B
C
D
E
Schrauben:
RF-SN75 2,5 x 6-9.8 (14x)
SN 213307-H-M2,5 x 5-A2-70 (8x)
ISO 7046-2-M2,5 x 5-A2-70-H (4x)
SN 213307-H-M2,5 x 3-A2-70 (2x)
RF-SN85-2,5 x 7,5-9.8 (1x)
03225465-xx Schaumstoffdichtung 4 mm
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,9Nm
●
TORX-Schraubendreher 0,6Nm, Größe T8
