6 Reparaturen an SmartFeeder 4 mm X / Xi
6.3 Seitenabdeckungen
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 29
6.3 Seitenabdeckungen
HINWEIS
Beschädigung der Leiterplatte vermeiden
Um ein Beschädigen der Gewindebolzen auf der Leiterplatte zu vermeiden, darf eine Sei-
tenabdeckung nur dann entfernt werden, wenn die jeweils andere Seitenabdeckung voll-
ständig, d.h. mit allen Schrauben, montiert ist.
Benötigtes Ersatzteil

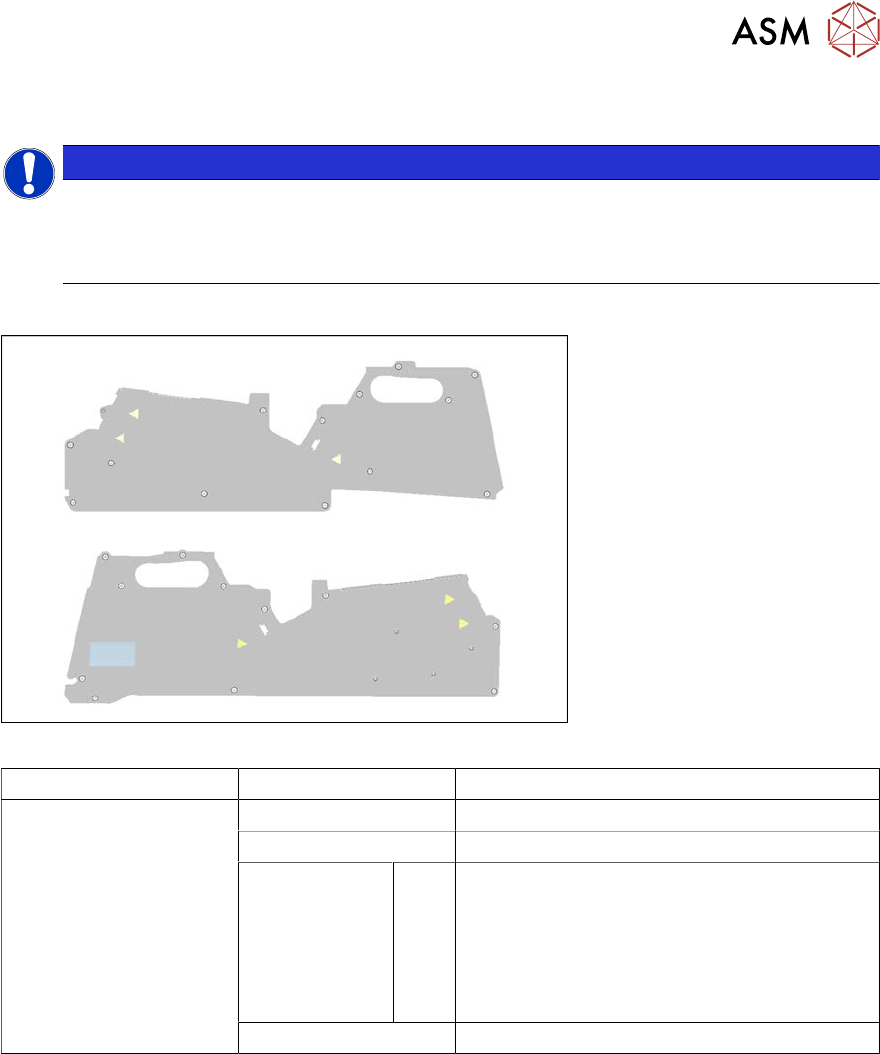

Abb.4: Seitenblech li. kpl. X8Smart (oben), Seitenblech re. kpl. X8Smart (unten)
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 4mmX
SmartFeeder 4 mm Xi
03100525Sxx Seitenblech li. kpl. X8Smart
03100526Sxx Seitenblech re. kpl. X8Smart
03033796-xx
03071822-xx
03023227-xx
03071821-xx
03044543-xx
A
B
C
D
E
Schrauben:
RF-SN75 2,5 x 6-9.8 (14x)
SN 213307-H-M2,5 x 5-A2-70 (8x)
ISO 7046-2-M2,5 x 5-A2-70-H (4x)
SN 213307-H-M2,5 x 3-A2-70 (2x)
RF-SN85-2,5 x 7,5-9.8 (1x)
03225465-xx Schaumstoffdichtung 4 mm
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,9Nm
●
TORX-Schraubendreher 0,6Nm, Größe T8
6 Reparaturen an SmartFeeder 4 mm X / Xi
6.3 Seitenabdeckungen
30 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020
6.3.1 Linke Seitenabdeckung entfernen
HINWEIS
Beschädigung der Leiterplatte vermeiden
Bevor Sie die linke Seitenabdeckung entfernen, stellen Sie sicher, dass die rechte Sei-
tenabdeckung vollständig, d.h. mit allen Schrauben, befestigt ist. Ansonsten könnten die
Gewindebolzen auf der Leiterplatte beschädigt werden.
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.

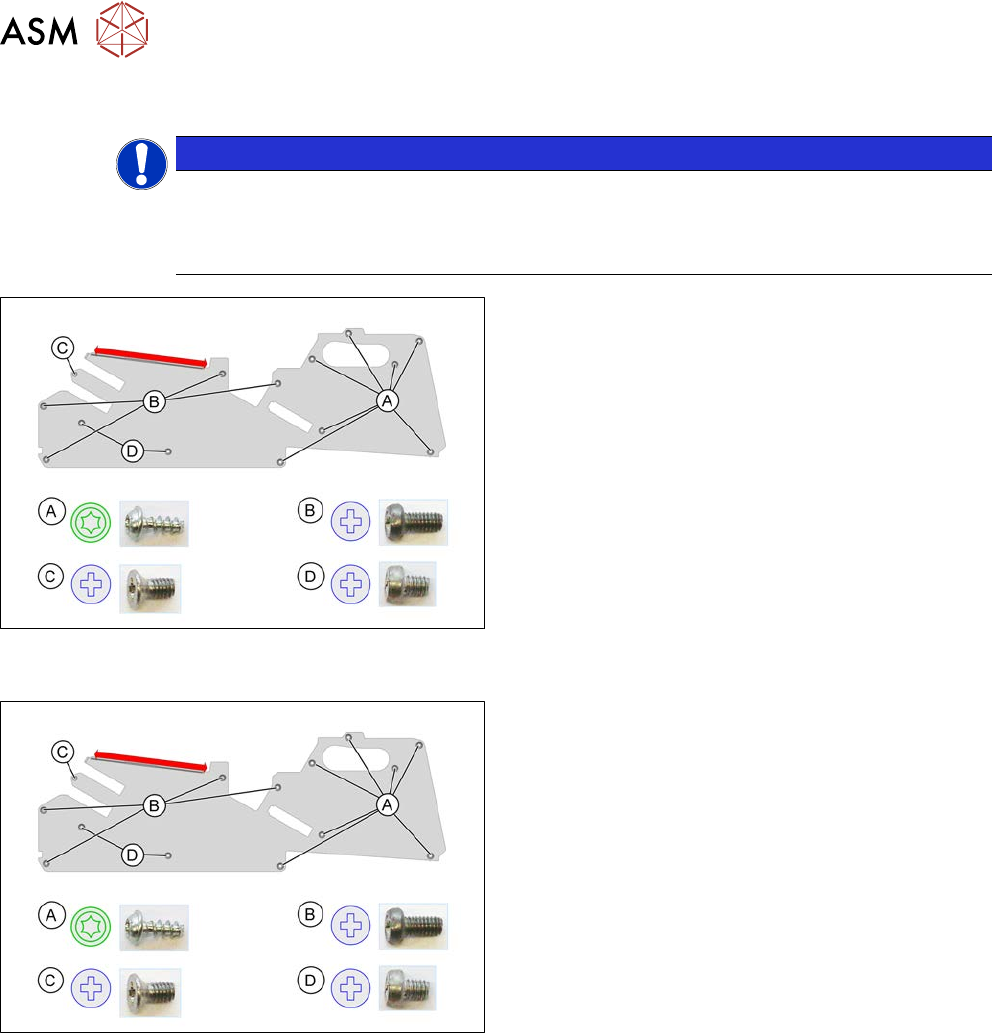

► Lösen Sie die Schrauben, wie in der Abbildung
angegeben.
Für die mit A gekennzeichneten Schrauben benötigen
Sie einen TORX-Schraubendreher.
Für die mit B, C und D gekennzeichneten Schrauben
benötigen Sie einen Kreuzschlitzschraubendreher.
Im rot gekennzeichneten Bereich ist die Seitenabde-
ckung nur im oberen Teil des Rahmens eingesteckt.
► Ziehen Sie die Seitenabdeckung nach unten her-
aus.
6.3.2 Linke Seitenabdeckung montieren
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Schieben Sie die Seitenabdeckung (im rot ge-
kennzeichneten Bereich) wie abgebildet bis zum
Anschlag unter die Schiene.
► Befestigen Sie die Schrauben, wie in der Abbil-
dung angegeben. Beginnen Sie mit den inneren
Schrauben und arbeiten Sie sich nach außen vor.
Für die mit B, C und D gekennzeichneten Schrauben
benötigen Sie einen Kreuzschlitzschraubendreher mit
0,9Nm.
Für die mit A gekennzeichneten Schrauben verwen-
den Sie einem TORX Schraubendreher mit 0,6 Nm.
6 Reparaturen an SmartFeeder 4 mm X / Xi
6.3 Seitenabdeckungen
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 31
6.3.3 Rechte Seitenabdeckung entfernen
HINWEIS
Beschädigung der Leiterplatte vermeiden
Bevor Sie die rechte Seitenabdeckung entfernen, stellen Sie sicher, dass die linke Sei-
tenabdeckung vollständig, d.h. mit allen Schrauben, befestigt ist. Ansonsten könnten die
Gewindebolzen auf der Leiterplatte beschädigt werden.
► Legen Sie das Zuführmodul vorsichtig mit der lin-
ken Seite auf eine stabile, ebene und saubere
Unterlage.
► Lösen Sie zuerst die Schraube E mit einem
TORX–Schraubendreher. Diese Schraube fixiert
den Stecker vom EDIF auf der Hauptplatine.
 HINWEIS!
Um eine Beschädigung des Steckers zu ver-
meiden, beachten Sie bitte auch die auf diese
Beschreibung weiter unten folgende Einbau-
anleitung der rechten Seitenabdeckung mit
deren Drehmomentangabe!
.
► Lösen Sie die mit A gekennzeichneten Schrau-
ben mit einem TORX–Schraubendreher.
► Lösen Sie die mit B und C gekennzeichneten
Schrauben mit einem Kreuzschlitzschraubendre-
her.
Im rot gekennzeichneten Bereich ist die Seitenabde-
ckung nur im oberen Teil des Rahmens eingesteckt.
► Ziehen Sie die Seitenabdeckung nach unten her-
aus.
► Heben Sie die Seitenabdeckung (1) vorsichtig an.
► Legen Sie die Seitenabdeckung (1) mit der Pla-
tine (2) nach oben auf eine saubere glatte Ober-
fläche.
 HINWEIS!
Beachten Sie, dass die Abdeckung des Foli-
enbehälters (3) und die Klappe des Folienbe-
hälters (4) nur aufgelegt bzw. aufgesteckt
sind! Entfernen Sie diese beide Teile, bevor
Sie die Lage des Zuführmoduls verändern.
.
Eine Beschreibung zum Entfernen der Abdeckung und
der Klappe des Folienbehälters finden Sie in unter
6.12.1 "Klappe Auffangbehälter und Welle austau-
schen" [}71].
