6 Reparaturen an SmartFeeder 4 mm X / Xi 6.3 Seitenabdeckungen 32 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 6.3.4 Rechte Seitenabdeckung montieren  HINWEIS! Beachte…

6 Reparaturen an SmartFeeder 4 mm X / Xi

6.3 Seitenabdeckungen

Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 31

6.3.3 Rechte Seitenabdeckung entfernen

HINWEIS

Beschädigung der Leiterplatte vermeiden

Bevor Sie die rechte Seitenabdeckung entfernen, stellen Sie sicher, dass die linke Sei-

tenabdeckung vollständig, d.h. mit allen Schrauben, befestigt ist. Ansonsten könnten die

Gewindebolzen auf der Leiterplatte beschädigt werden.

► Legen Sie das Zuführmodul vorsichtig mit der lin-

ken Seite auf eine stabile, ebene und saubere

Unterlage.

► Lösen Sie zuerst die Schraube E mit einem

TORX–Schraubendreher. Diese Schraube fixiert

den Stecker vom EDIF auf der Hauptplatine.

 HINWEIS!

Um eine Beschädigung des Steckers zu ver-

meiden, beachten Sie bitte auch die auf diese

Beschreibung weiter unten folgende Einbau-

anleitung der rechten Seitenabdeckung mit

deren Drehmomentangabe!

► Lösen Sie die mit A gekennzeichneten Schrau-

ben mit einem TORX–Schraubendreher.

► Lösen Sie die mit B und C gekennzeichneten

Schrauben mit einem Kreuzschlitzschraubendre-

her.

Im rot gekennzeichneten Bereich ist die Seitenabde-

ckung nur im oberen Teil des Rahmens eingesteckt.

► Ziehen Sie die Seitenabdeckung nach unten her-

aus.

► Heben Sie die Seitenabdeckung (1) vorsichtig an.

► Legen Sie die Seitenabdeckung (1) mit der Pla-

tine (2) nach oben auf eine saubere glatte Ober-

fläche.

 HINWEIS!

Beachten Sie, dass die Abdeckung des Foli-

enbehälters (3) und die Klappe des Folienbe-

hälters (4) nur aufgelegt bzw. aufgesteckt

sind! Entfernen Sie diese beide Teile, bevor

Sie die Lage des Zuführmoduls verändern.

Eine Beschreibung zum Entfernen der Abdeckung und

der Klappe des Folienbehälters finden Sie in unter

6.12.1 "Klappe Auffangbehälter und Welle austau-

schen" [}71].

6 Reparaturen an SmartFeeder 4 mm X / Xi

6.3 Seitenabdeckungen

32 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020

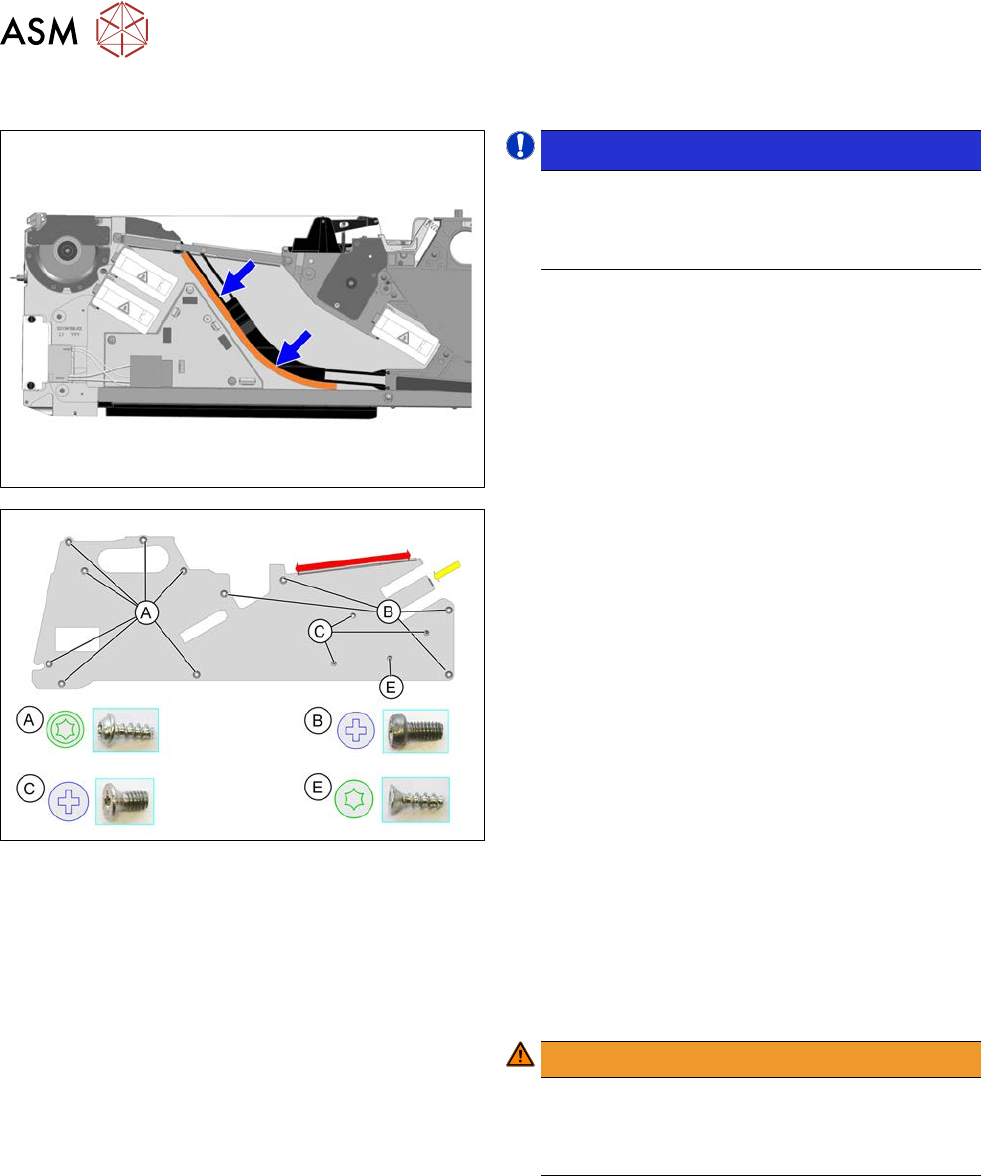

6.3.4 Rechte Seitenabdeckung montieren

 HINWEIS!

Beachten Sie die korrekte Position der

Schaumstoffdichtung. Die Schaumstoffdich-

tung darf nicht in den Gurtleitkanal einge-

klemmt werden oder in ihn hinein ragen!

Um die korrekte Position der Schaumstoffdichtung zu

prüfen, können Sie nach der Montage der rechten Sei-

tenabdeckung die linke Seitenabdeckung wie abgebil-

det entfernen und die Position des Schaumgummis

nötigenfalls korrigieren.

► Legen Sie das Zuführmodul vorsichtig mit der lin-

ken Seite auf eine stabile, ebene und saubere

Unterlage.

► Stecken Sie die Seitenabdeckung (im rot mar-

kierten Bereich) wie abgebildet bis zum Anschlag

unter die Schiene.

► Stecken Sie die Seitenabdeckung auf der rechten

Seite im gelb markierten Bereich unter den Enco-

der.

► Befestigen Sie die Schrauben, wie in der Abbil-

dung gekennzeichnet. Beginnen Sie mit den in-

neren Schrauben (C) und arbeiten Sie sich nach

außen vor (B + A).

Die Schraube E befestigen Sie als Letzte.

Für die mit B und C gekennzeichneten Schrauben

benötigen Sie einen Kreuzschlitzschraubendreher mit

0,6 Nm.

Für die mit A gekennzeichneten Schrauben benötigen

Sie einen TORX-Schraubendreher mit 0,6 Nm.

Für die Schraube E verwenden Sie ebenfalls einen

TORX–Schraubendreher.

 WARNUNG!

Ziehen Sie die Schraube E maximal handfest

an, ansonsten kann im Inneren des Zuführ-

moduls die Schraubenhalterung beschädigt

werden oder ausbrechen.

6 Reparaturen an SmartFeeder 4 mm X / Xi

6.4 EDIF

Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 33

6.4 EDIF

Benötigtes Ersatzteil

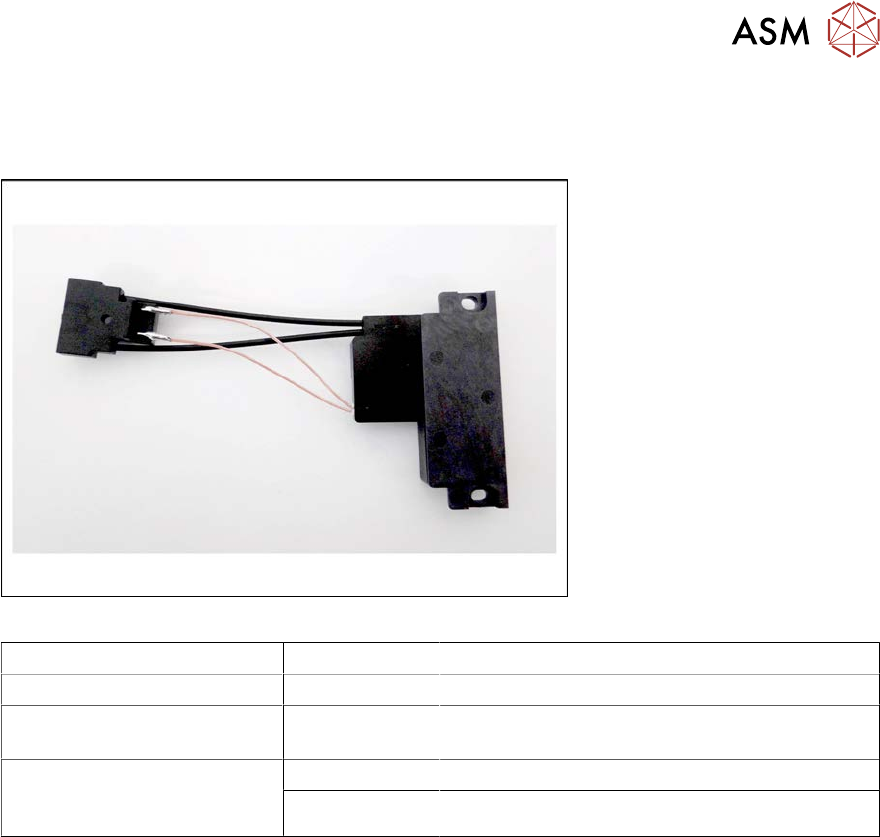

Abb.5: EDIF-Sekundär kpl.

Zuführmodul Artikel-Nr. Bezeichnung

SmartFeeder 4mmX (V2) 03101192-xx EDIF-Sekundär kpl. X8Smart V2

SmartFeeder 4mmX (V3)

SmartFeeder 4mmXi

03127518-xx EDIF-Sekundär kpl. X8Smart V3

SmartFeeder 4 mm X (V2)

SmartFeeder 4mmX (V3)

SmartFeeder 4mmXi

03012683-xx Druckfeder D-027

03050957-xx Bundschraube D4x3,15 M3

Benötigtes Werkzeug

●

Schlitzschraubendreher 0,9Nm

●

Kreuzschlitzschraubendreher 0,9Nm

●

TORX-Schraubendreher 0,6Nm, GrößeT8
