6 Reparaturen an SmartFeeder 4 mm X / Xi
6.4 EDIF
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 35

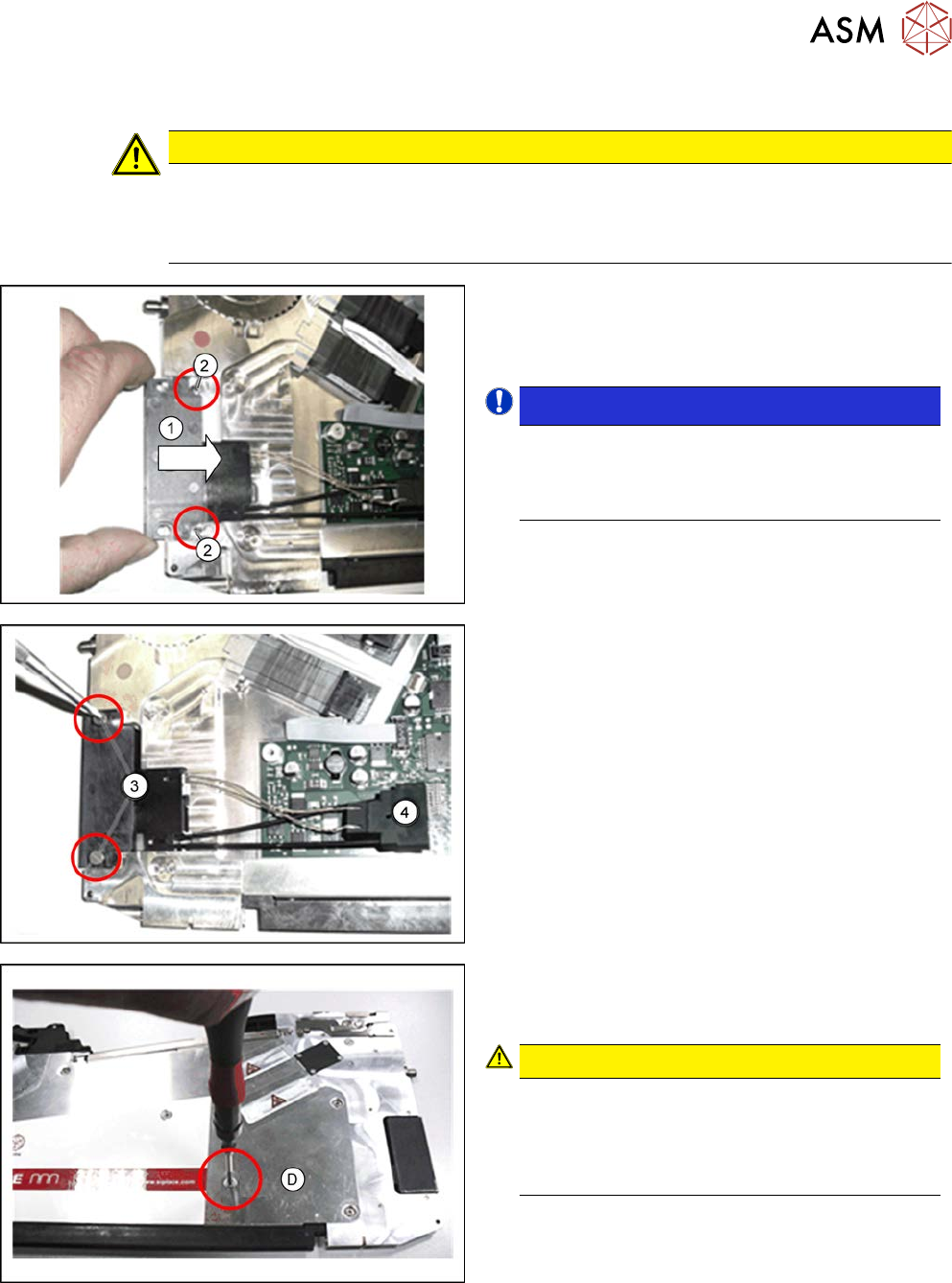

6.4.2 EDIF montieren
VORSICHT
Beschädigung des EDIF-Steckers
Der EDIF-Stecker ist sehr empfindlich gegen zu hohe Drehmomente. Beachten Sie bei der
Montage unbedingt die Angaben für das Drehmoment, da ansonsten der EDIF-Stecker
beschädigt wird!
► Stecken Sie die beiden Druckfedern(2) in die
dafür vorgesehenen Schächte.
Sollten die Druckfedern verbogen sein, müssen
diese ausgetauscht werden.
 HINWEIS!
Achten Sie beim Einstecken darauf, dass die
beiden Druckfedern gerade nach vorn zum
EDIF zeigen und beim Einsetzen nicht ver-
kanten.
.
► Schieben Sie das EDIF(1) in die Aussparung am
vorderen Ende des Zuführmoduls.
► Schrauben Sie das EDIF mit den beiden gekenn-
zeichneten Schrauben(3) mit 0,9Nm an.
► Überprüfen Sie, ob das EDIF bei leichtem Druck
von vorn wieder zurückfedert.
Wenn das EDIF nicht zurückfedert, lösen Sie die
Schrauben(3) und stellen Sie sicher, dass die beiden
Federn (siehe (2) vorheriges Bild) nach vorn ausge-
richtet und nicht verkantet sind.
► Stecken Sie den EDIF-Stecker(4) auf die Steuer-
platine.
► Montieren Sie die linke Seitenabdeckung (siehe
6.3.2 "Linke Seitenabdeckung montieren" [}30]).
► Befestigen Sie die Schraube D an der rechten
Seitenabdeckung. Verwenden Sie dazu einen
TORX-Schraubendreher.
 VORSICHT!
Der EDIF-Stecker ist sehr empfindlich gegen
zu hohe Drehmomente. Ziehen Sie diese
Schrauben maximal handfest an, ansonsten
kann die Schraubenhalterung beschädigt
werden oder ausbrechen.
.
6 Reparaturen an SmartFeeder 4 mm X / Xi
6.5 Abholfenster
36 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020

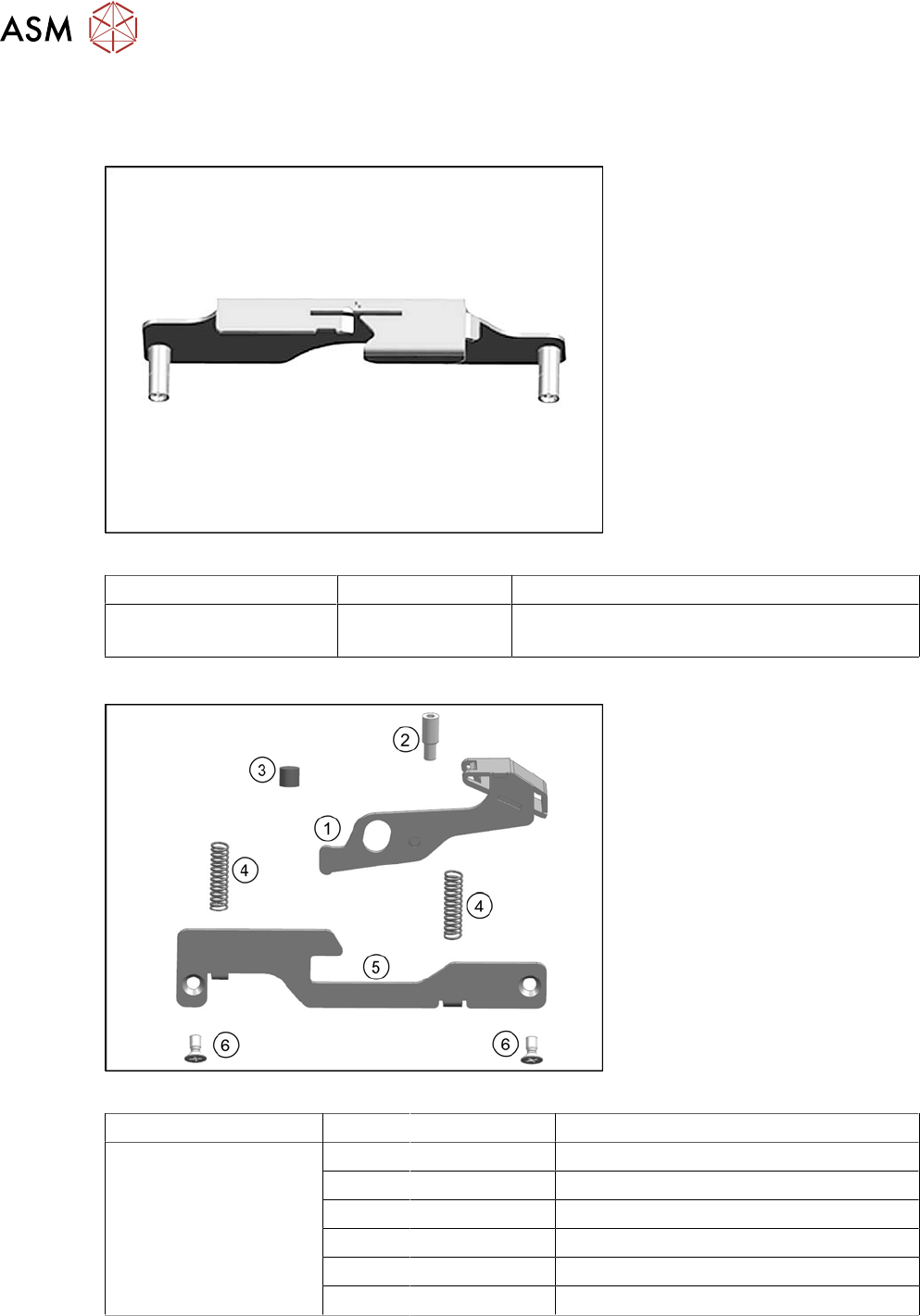

6.5 Abholfenster
Benötigtes Ersatzteil
Abb.6: Abholfenster kpl. X4Smart
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 4mmX
SmartFeeder 4mmXi
03153018-01 Abholfenster kpl. X4Smart V3
Weitere Ersatzteile
Abb.7: Betätiger, Druckfedern, Gegenplatte und diverse Schrauben
Zuführmodul Position Artikel-Nr. Bezeichnung
SmartFeeder 4mmX
SmartFeeder 4 mm Xi
1 03148103-xx Betätiger Abholfenster X8Smart kpl. V2
2 00349254Sxx Passschraube
3 03222145-xx Abdichtung Bohrung X4
4 03109568-xx Druckfeder Abholfenster X8Smart
5 03080581Sxx Gegenplatte Abholfenster X8Smart
6 03075967-xx ISO 7046-2-M2,5 x 5-A2-70-H AV
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher
6 Reparaturen an SmartFeeder 4 mm X / Xi
6.5 Abholfenster
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 37
6.5.1 Abholfenster entfernen
► Legen Sie das Zuführmodul vorsichtig mit der lin-
ken Seite auf eine stabile, ebene und saubere
Unterlage.
► Entfernen Sie die beiden Kreuzschlitzschrauben.
► Entfernen Sie die Gegenplatte.
► Entfernen Sie die beiden Druckfedern.
