6 Reparaturen an SmartFeeder 4 mm X / Xi 6.7 Antriebe 48 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 ► Ziehen Sie den Motor (12) vorsichtig und gerade aus der Foliene…
6 Reparaturen an SmartFeeder 4 mm X / Xi
6.7 Antriebe
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 47

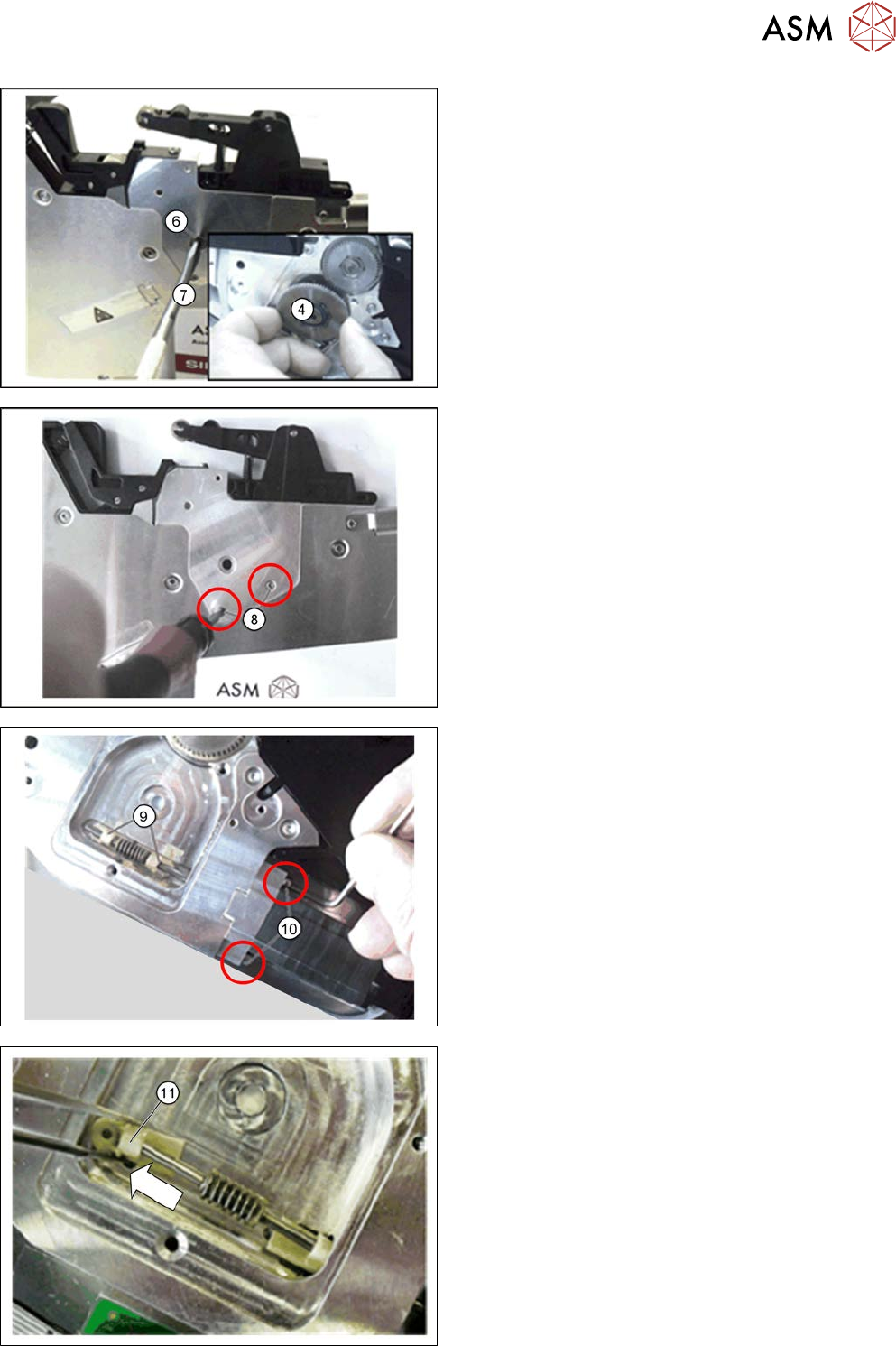

► Bringen Sie das Zuführmodul in eine aufrechte
stabile Position.
Auf der rechten Seite des Zuführmoduls ist die Lager-
schraube(6) des Schraubrades zugänglich.
► Auf der linken Seite des Zuführmodul halten Sie
das Schraubrad(4), auf der rechten Seite öffnen
Sie die Verbindung mit Hilfe eines Schlitzschrau-
bendrehers(7) Größe3.
► Ziehen Sie das Schraubrad(4) komplett ab.
► Entfernen Sie die beiden Schrauben(8), mit
denen die Keramiklagerböcke(9) auf der ande-
ren Seite befestigt sind.
► Drehen Sie das Zuführmodul auf die rechte Seite.
► Öffnen Sie die beiden Schrauben(10) , mit
denen der Motor befestigt ist. Verwenden Sie
hierzu einen Winkel-Inbusschlüssel Größe2.
► Ziehen Sie den äußeren Lagerbock(11) mit einer
Pinzette von der Motorwelle herunter.
6 Reparaturen an SmartFeeder 4 mm X / Xi
6.7 Antriebe
48 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020
► Ziehen Sie den Motor(12) vorsichtig und gerade
aus der Folienentsorgungseinheit.
Achten Sie darauf, dass die Motorwelle beim
Herausziehen nicht verkantet.
► Heben Sie den Motor(12) hinten etwas an und
ziehen Sie ihn samt Schneckenkörper und dem
inneren Lagerbock(13) vollständig aus der Fo-
lienentsorgungseinheit.
6 Reparaturen an SmartFeeder 4 mm X / Xi
6.7 Antriebe
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 49
6.7.1.2 Motor Folienentsorgung montieren
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Schieben Sie den Ersatzmotor(1) mit Schne-
ckenkörper und inneren Lagerbock(2) vorsichtig
in die Folienabzugseinheit(3) ein.
► Achten Sie beim Reinschieben darauf, dass die
Motorwelle nicht verkantet.
► Schieben Sie den äußeren Lagerbock(4) vor-
sichtig mit einer Pinzette auf die Motorwelle.
► Geben Sie etwas Fett auf die Schnecke(5).
Verwenden Sie hierzu Klübersynth GE14-151.
► Schieben Sie die beiden Lagerböcke(6) in die
abgebildete Position.
► Befestigen Sie den Motor mit den beiden gekenn-
zeichneten Inbusschrauben(7). Verwenden Sie
dazu einen Winkel-Inbusschlüssel Größe2
(handfest).
► Geben Sie etwas Fett jeweils innen an die Lager-
böcke(6).
Verwenden Sie hierzu Klübersynth GE14-151.
