6 Reparaturen an SmartFeeder 4 mm X / Xi
6.7 Antriebe
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 51

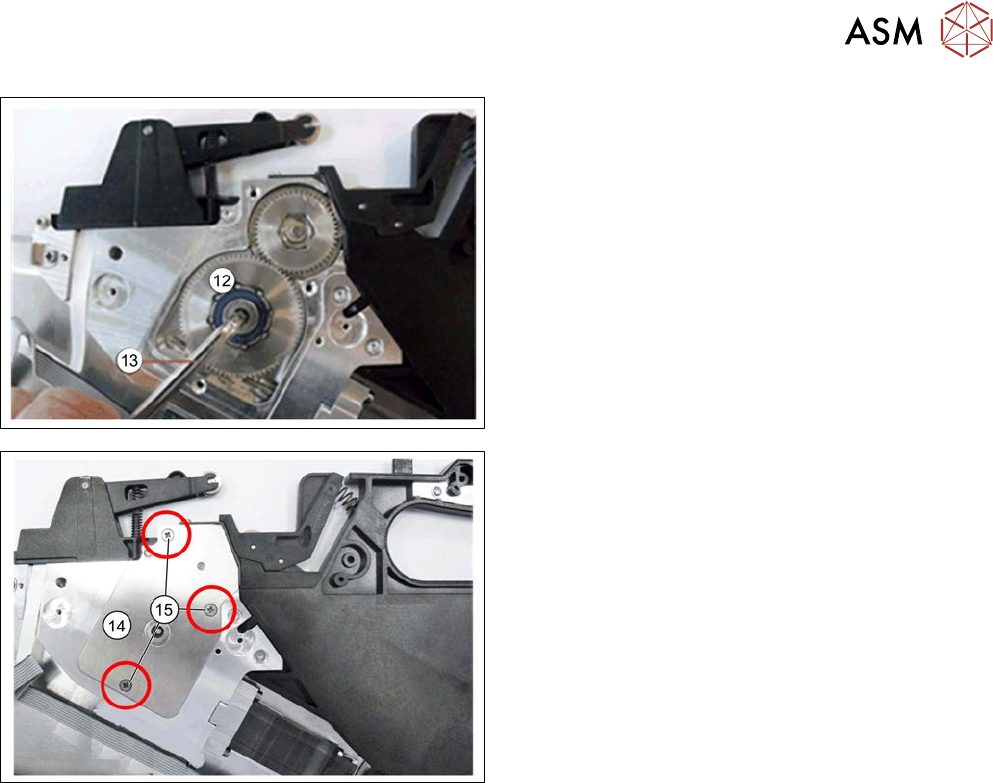

► Ziehen Sie auf der linken Seite das Schrau-
brad(12) mit einem Inbusschlüssel Größe4(13)
mit 0,9 Nm fest.
► Legen Sie den Lagerdeckel(14) wie abgebildet
auf die Folienabzugseinheit.
► Befestigen Sie den Lagerdeckel mit den drei ge-
kennzeichneten Schrauben ISO 7046-2-M2,5x
6-A2-70-H (Artikel-Nr 03023228-xx)(15) mit
einem Kreuzschlitzschraubendreher mit 0,9Nm.
► Befestigen Sie die linke Seitenabdeckung (siehe
6.3.2 "Linke Seitenabdeckung montieren" [}30]).
6 Reparaturen an SmartFeeder 4 mm X / Xi
6.8 Folienschwinge
52 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020
6.8 Folienschwinge
6.8.1 Folienschwingeneinheit komplett austauschen
Benötigtes Ersatzteil

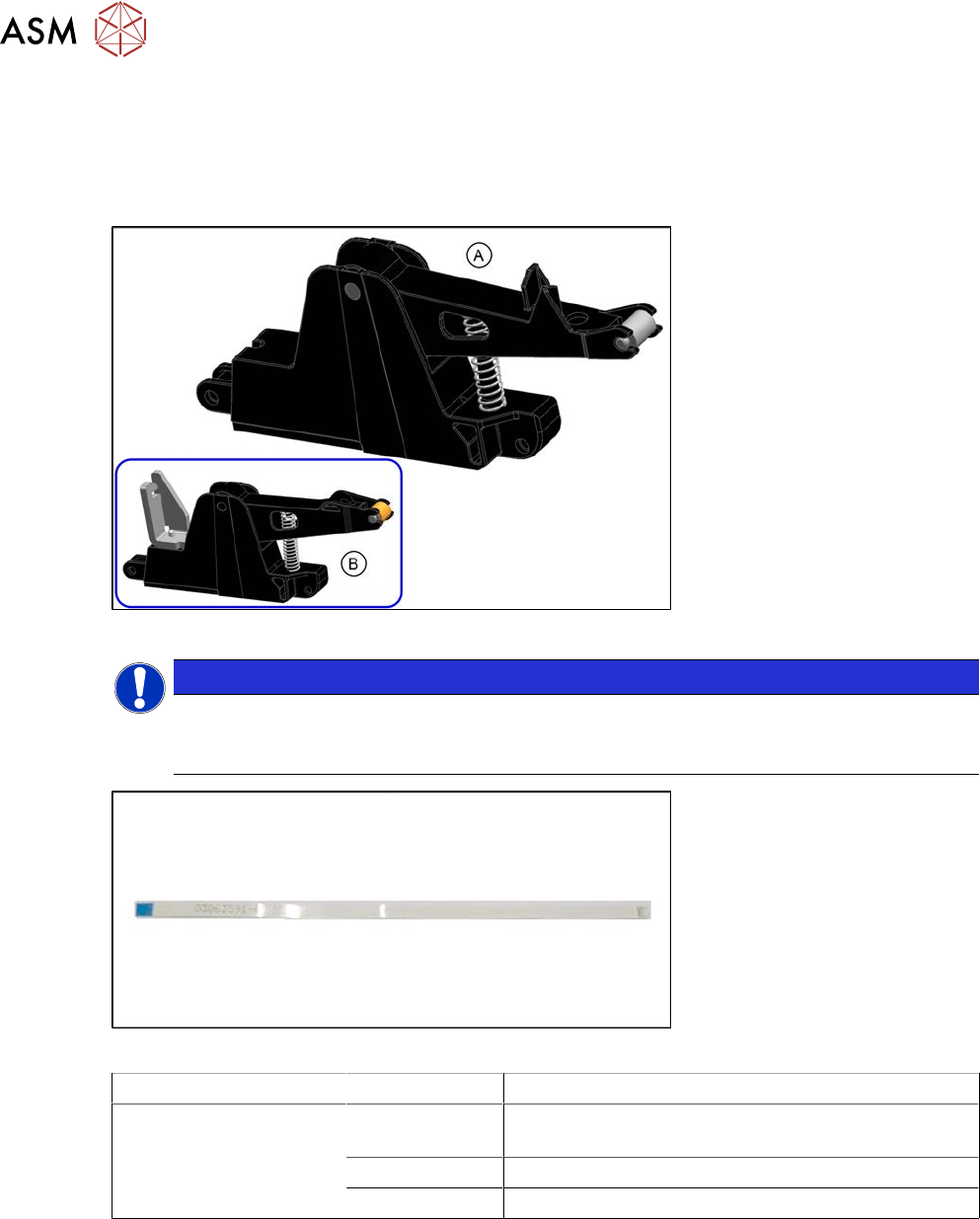

Abb.10: Folienschwingeneinheit komplett
HINWEIS
Neues Ersatzteil
Die neue Folienschwinge ist ohne Metallabstreifer (A). Die alte Folienschwinge mit Metall-
abstreifer (B) ist nicht mehr verfügbar.
Abb.11: Kabel Lichtschrankengeber
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 4 mm X
SmartFeeder 4 mm Xi
03136093-xx Folienschwingeneinheit kpl. X4Smart V2 (nicht mehr
verfügbar)
03226998-xx Folienschwingeneinheit kpl. X4Smart V3
03063591-xx Kabel Lichtschrankengeber 2x8
Benötigtes Werkzeug
●
Schlitzschraubendreher Größe 1 oder Pinzette
●
TORX-Schraubendreher Größe T8
6 Reparaturen an SmartFeeder 4 mm X / Xi
6.8 Folienschwinge
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 53
6.8.1.1 Folienschwingeneinheit entfernen
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.

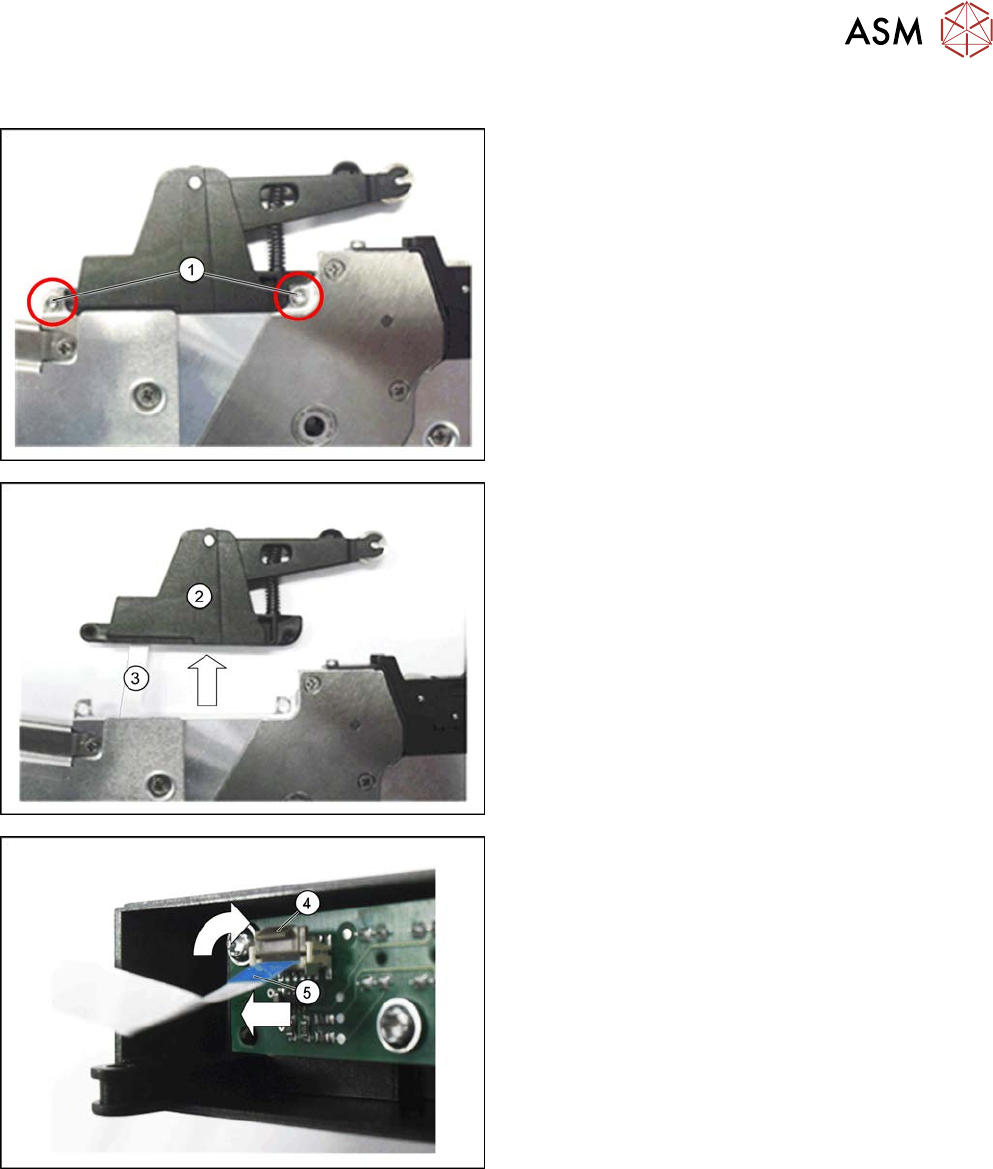

► Entfernen Sie die beiden Schrauben(1), mit
denen die Folienschwinge befestigt ist.
Verwenden Sie hierzu einen TORX-Schrauben-
dreher T8.
► Ziehen Sie die Folienschwinge nach oben ab(2).
► Achten Sie darauf, dass das Flachbandkabel(3)
nicht zu sehr gedehnt wird.
► Drehen Sie die Folienschwinge in die abgebildete
Position.
► Klappen Sie den Bügel am Flachbandanschluss
auf(4).
► Ziehe Sie das Flachbandkabel(5) aus dem
Flachbandanschluss.
