6 Reparaturen an SmartFeeder 4 mm X / Xi 6.8 Folienschwinge Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 57 6.8.2.2 Faltrolle austauschen ► Ziehen Sie die Faltrolle aus…
6 Reparaturen an SmartFeeder 4 mm X / Xi
6.8 Folienschwinge
56 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020
► Schieben Sie die Achse seitlich aus der Folien-
schwinge.(3)
► Ziehen Sie die Druckfeder nach oben aus dem
Zapfen.(4)
Die Folienschwinge ist jetzt auseinander gebaut und defekte Einzelteile können ausgetauscht wer-
den.
Einzelteile montieren
► Stecken Sie die Achse in die Folienschwinge.(1)
► Schieben Sie die Achse der Folienschwinge von
oben durch die kleinen Schlitze links und rechts
bis zum Anschlag in die Haltelaschen der
Schwingenlagerung.(2)
Stellen Sie sicher, dass die Achse der Folien-
schwingen links und rechts in den Haltelaschen
eingerastet ist.
► Stecken Sie das eine Ende der Druckfeder in den
Zapfen an der Unterseite der Folienschwinge.(3)
► Stecken Sie das andere Ende der Druckfeder in
den Zapfen an der Schwingenlagerung.(4)
6 Reparaturen an SmartFeeder 4 mm X / Xi
6.8 Folienschwinge
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 57
6.8.2.2 Faltrolle austauschen
► Ziehen Sie die Faltrolle aus der Folienschwinge.
► Stecken Sie die neue Faltrolle in die Folien-
schwinge.
6.8.2.3 Lichtschrankengeber austauschen
► Lösen Sie die Folienschwinge (siehe 6.8.1.1 "Fo-
lienschwingeneinheit entfernen" [}53]).
► Entfernen Sie die Schraube, mit der der Licht-
schrankengeber an der Schwingenlagerung
befestigt ist.
► Ziehen Sie den Lichtschrankengeber nach unten
aus der Schwingenlagerung.
► Stecken Sie den neuen Lichtschrankengeber wie
abgebildet von unten in die Schwingenlagerung.
► Schrauben Sie den Lichtschrankengeber an die
Schwingenlagerung.
► Befestigen Sie die Folienschwinge (siehe 6.8.1.2
"Folienschwingeneinheit montieren" [}54]).
6.8.2.4 Schwingenlagerung austauschen
► Lösen Sie die Folienschwingeneinheit (siehe 6.8.1.1 "Folienschwingeneinheit entfer-
nen" [}53]).
► Entfernen Sie die Folienschwinge und die Druckfeder (siehe 6.8.2.1 "Folienschwinge, Achse
und Druckfeder austauschen" [}55]).
► Entfernen Sie den Lichtschrankengeber (siehe 6.8.2.3 "Lichtschrankengeber austau-
schen" [}57]).
Die Schwingenlagerung ist jetzt isoliert und kann ausgetauscht werden.
► Befestigen Sie den Lichtschrankengeber an der neue Schwingenlagerung (siehe 6.8.2.3
"Lichtschrankengeber austauschen" [}57]).
► Befestigen Sie die Folienschwinge (siehe 6.8.2.1 "Folienschwinge, Achse und Druckfeder aus-
tauschen" [}55]).
► Befestigen Sie die Folienschwingeneinheit (siehe 6.8.1.2 "Folienschwingeneinheit montie-
ren" [}54]).
6 Reparaturen an SmartFeeder 4 mm X / Xi
6.9 Wippe
58 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020
6.9 Wippe
6.9.1 Wippe komplett austauschen
Benötigtes Ersatzteil:

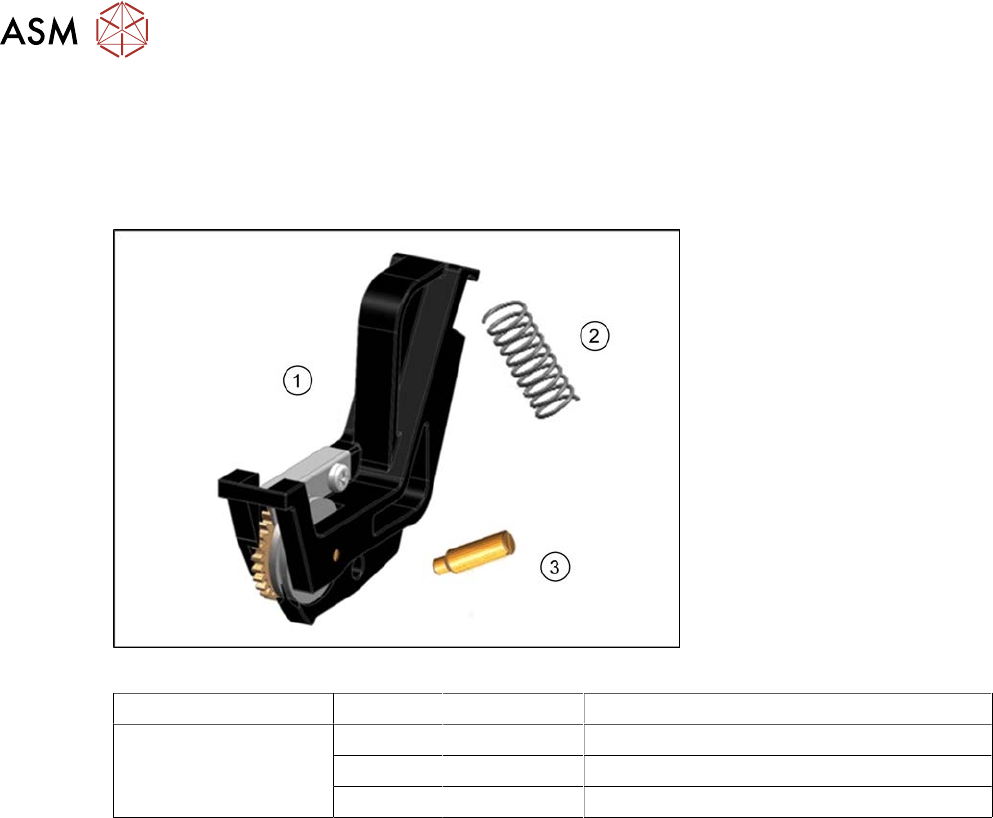

Abb.13: Wippe Folienentsorgung kpl. X4Smart
Zuführmodul Position Artikel-Nr. Bezeichnung
SmartFeeder 4 mm X
SmartFeeder 4 mm Xi
1 03135376Sxx Wippe Folienentsorgung kpl. X4Smart
2 03156877-xx Druckfeder Wippe 7,3N X4Smart
3 03042321-xx Lagerwelle Wippe /X8
Benötigtes Werkzeug:
●
Schlitzschraubendreher Größe 1
