6 Reparaturen an SmartFeeder 4 mm X / Xi
6.10 Stopfrad / Schraubrad
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 63
6.10 Stopfrad / Schraubrad

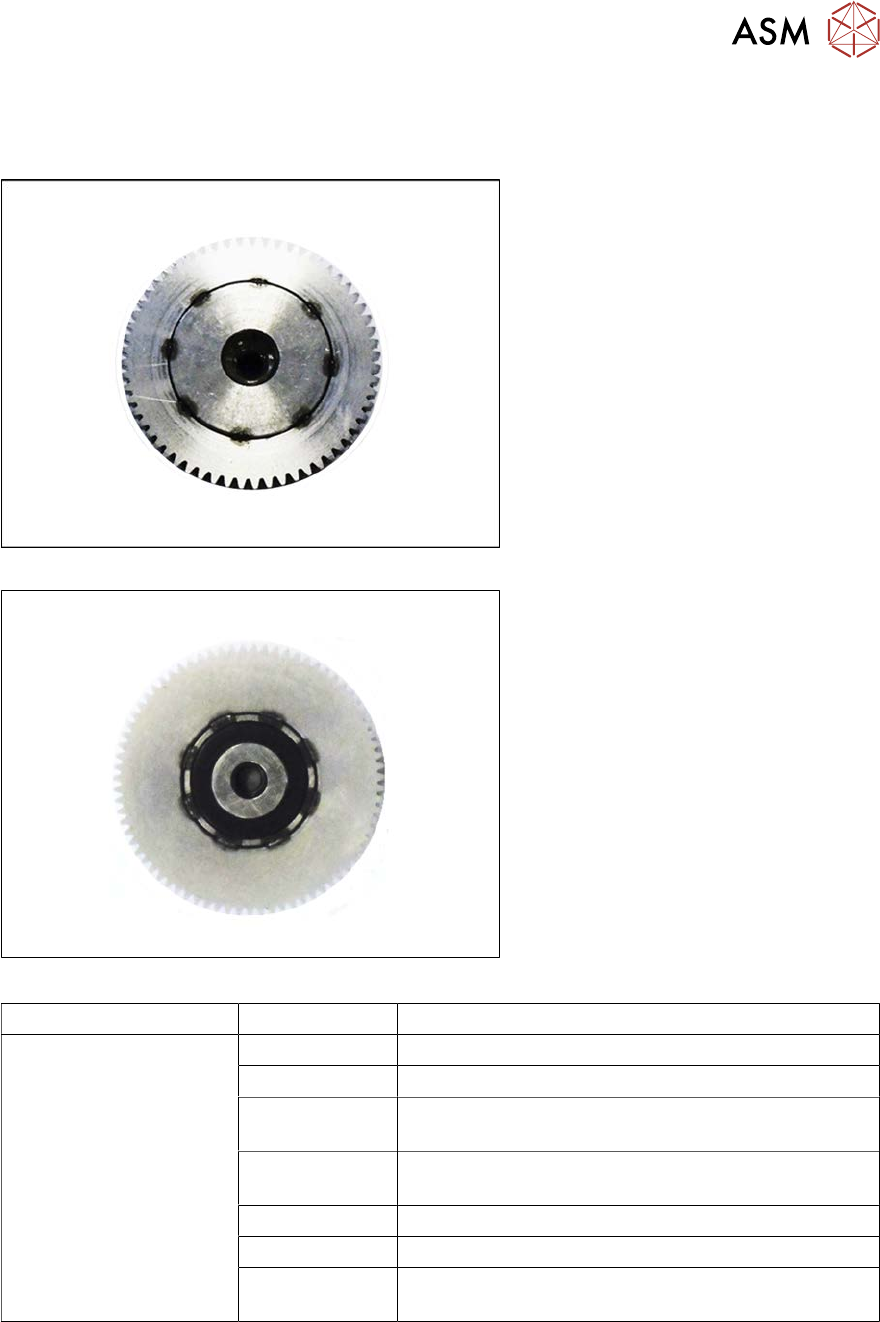

Benötigtes Ersatzteil
Abb.15: Stopfrad gerändelt kpl.
Abb.16: Schraubrad Folienentsorgung kpl. X8Smart
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 4 mm X
SmartFeeder 4 mm Xi
03131680-xx Stopfrad gerändelt kpl. X4Smart V2
03103111-xx Schraubrad Folienentsorgung kpl. X8Smart
03050825-xx Lagerschraube
(Gegenstück zu Schraubrad)
03135899-xx Passscheibe-6x18x0,1-St 2 K 50 a.DIN 988 (Unter-
seite)
03043774-xx Ausgleichsscheibe /d3,1 D15 t0,1 (Oberseite)
03103057-xx Lagerdeckel Foliengetriebe X8Smart
03023228-xx SO 7046-2-M2,5 x 6-A2-70-H
(Schrauben für Lagerdeckel)
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher klein
●
Schlitzschraubendreher
●
Inbusschlüssel Größe 4
●
Pinzette
6 Reparaturen an SmartFeeder 4 mm X / Xi
6.10 Stopfrad / Schraubrad
64 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020

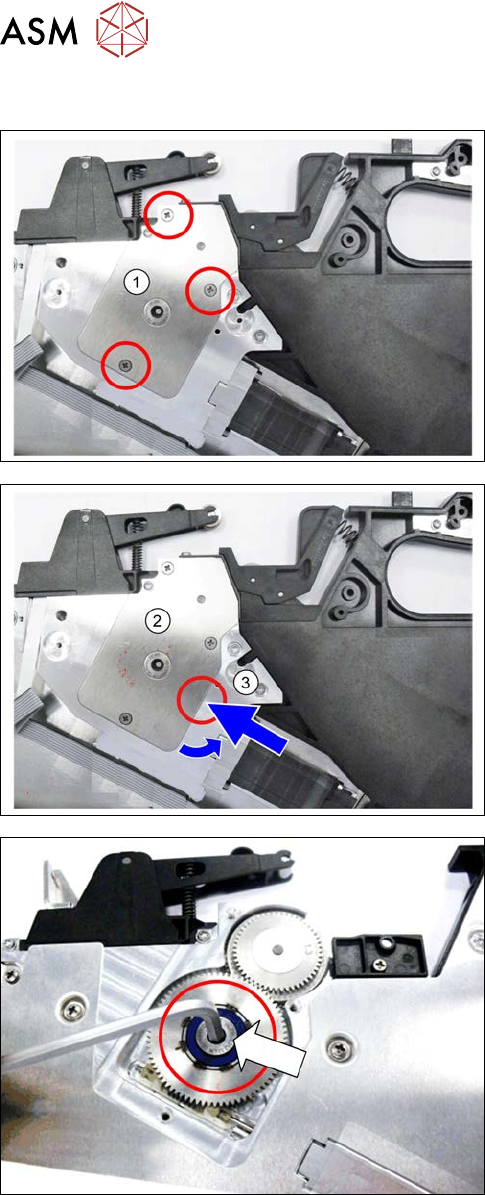

6.10.1 Stopfrad entfernen
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Entfernen Sie die linke Seitenabdeckung (Siehe
6.3.1 "Linke Seitenabdeckung entfernen" [}30]).
► Entfernen Sie die 3 in der Abbildung gekenn-
zeichneten Kreuzschlitzschrauben(1) vom
Lagerdeckel des Folienantriebs.
► Heben Sie den Lagerdeckel(2) mit einer Pinzette
oder einen kleinen Schraubendreher(3) an und
entfernen Sie diesen.
► Entfernen Sie die Wippe (siehe 6.9.1.1 "Wippe
komplett entfernen" [}59]).
► Entfernen Sie den Abstreifer (siehe 6.11.1
"Abstreifer 4 mm X entfernen" [}69]).
► Lösen Sie den Inbus am Schraubrad.
Verwenden Sie dazu einen Inbusschlüssel
Größe4.
6 Reparaturen an SmartFeeder 4 mm X / Xi
6.10 Stopfrad / Schraubrad
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 65

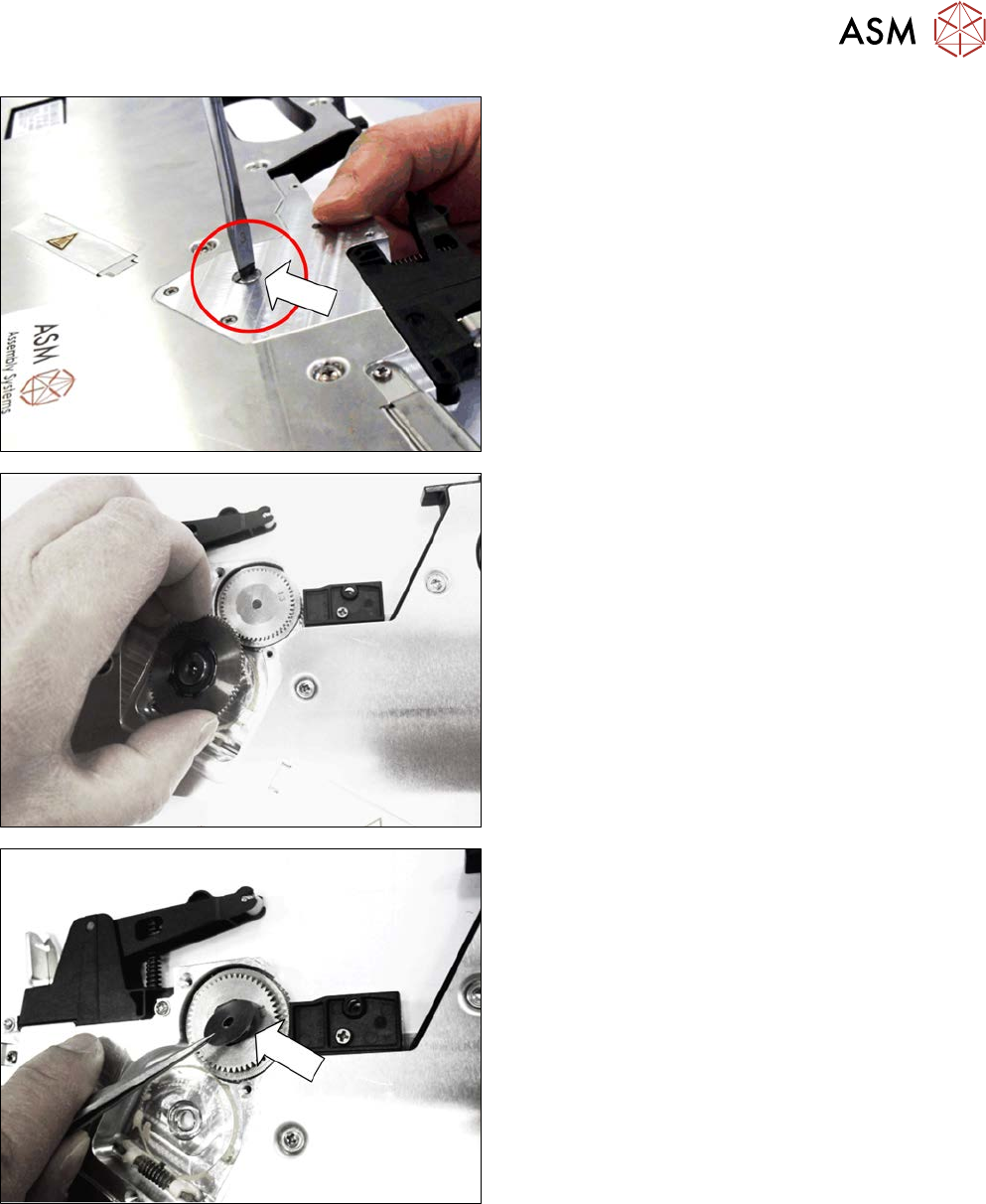

► Kippen Sie das Zuführmodul auf die rechte Seite
und fixeren Sie dabei den Inbus am Schraubrad
mit einem Finger.
► Entfernen Sie die Schlitzschraube.
► Entnehmen Sie das Schraubrad.
► Entfernen Sie die obere Beilagscheibe
(03043774-xx Ausgleichsscheibe /d3,1 D15 t0,1)
vom Stopfrad.
