6 Reparaturen an SmartFeeder 4 mm X / Xi 6.10 Stopfrad / Schraubrad 68 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 ► Kippen Sie das Zuführmodul auf die rechte Seite un…

100%1 / 240
6 Reparaturen an SmartFeeder 4 mm X / Xi
6.10 Stopfrad / Schraubrad
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 67

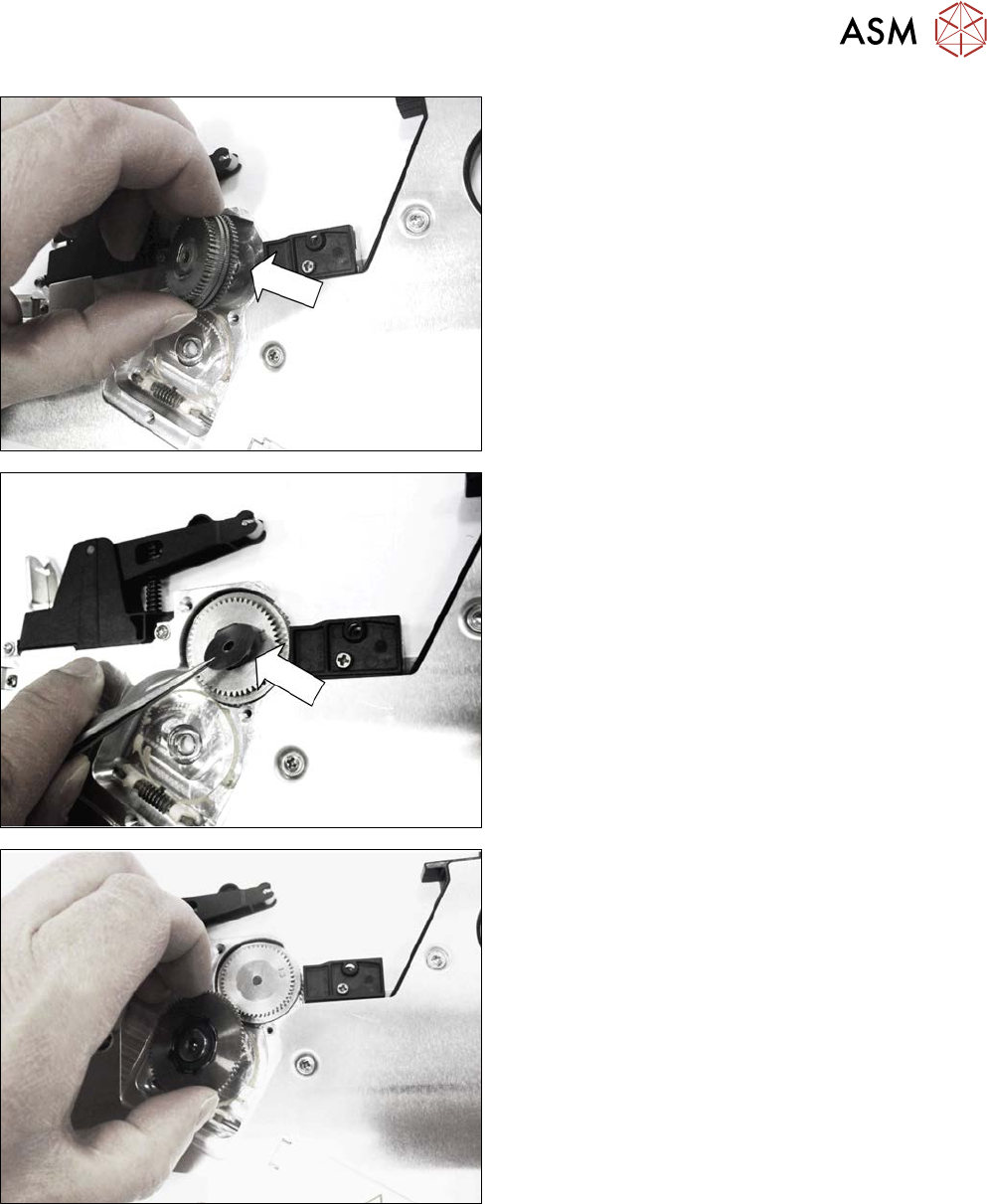

Benetzen Sie die Achse mit etwas Fett.
► Stecken Sie das Stopfrad wie abgebildet auf die
Achse.
Benetzen Sie die Achse mit einem Tropfen Fett.
► Legen Sie die obere Beilagscheibe (Ausgleichs-
scheibe /d3,1 D15 t0,1, 03043774-xx) auf das
Stopfrad.
► Setzen Sie das Schraubrad wie abgebildet ein.
6 Reparaturen an SmartFeeder 4 mm X / Xi
6.10 Stopfrad / Schraubrad
68 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020

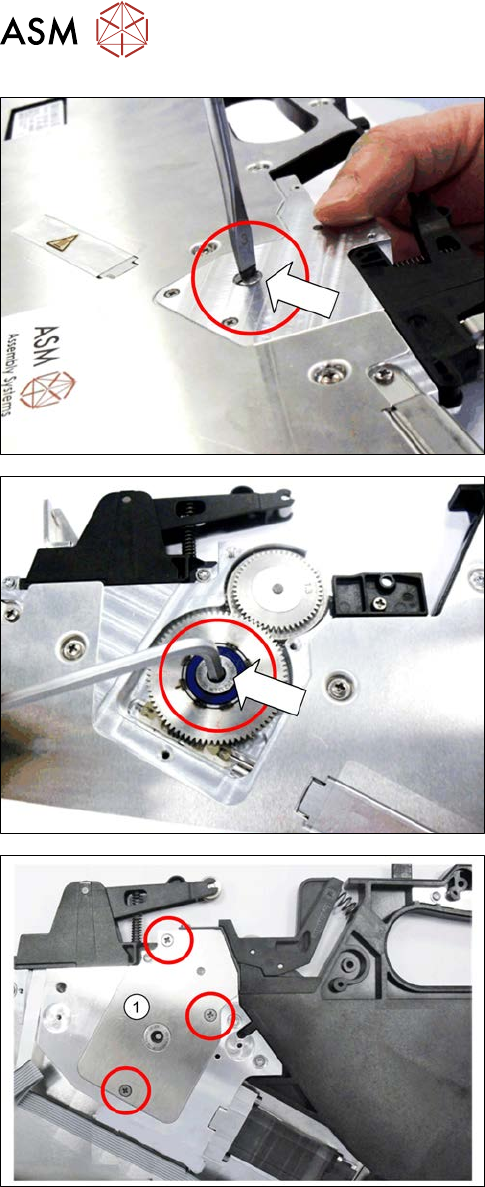

► Kippen Sie das Zuführmodul auf die rechte Seite
und fixeren Sie dabei den Inbus am Schraubrad
mit einem Finger.
► Befestigen Sie die Schlitzschraube.
Verwenden Sie hierzu einen Schlitzschrauben-
dreher.
► Befestigen Sie auf der linken Seite den Inbus am
Schraubrad.
Verwenden Sie dazu einen Inbusschlüssel
Größe4 mit 0,9Nm.
► Befestigen Sie den Abstreifer (siehe 6.11.2
"Abstreifer 4 mm X montieren" [}70]).
► Befestigen Sie die Wippe (siehe 6.9.1.2 "Wippe
komplett montieren" [}60]).
► Stecken Sie den Lagerdeckel wie abgebildet auf
die Folienabzugseinheit.
► Befestigen Sie den Lagerdeckel mit den drei ge-
kennzeichneten Schrauben(1). Verwenden Sie
dazu einen Kreuzschlitzschraubendreher mit
0,9Nm.
► Befestigen Sie die linke Seitenabdeckung (siehe
6.3.2 "Linke Seitenabdeckung montieren" [}30]).
6 Reparaturen an SmartFeeder 4 mm X / Xi
6.11 Abstreifer
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 69
6.11 Abstreifer
Benötigtes Ersatzteil

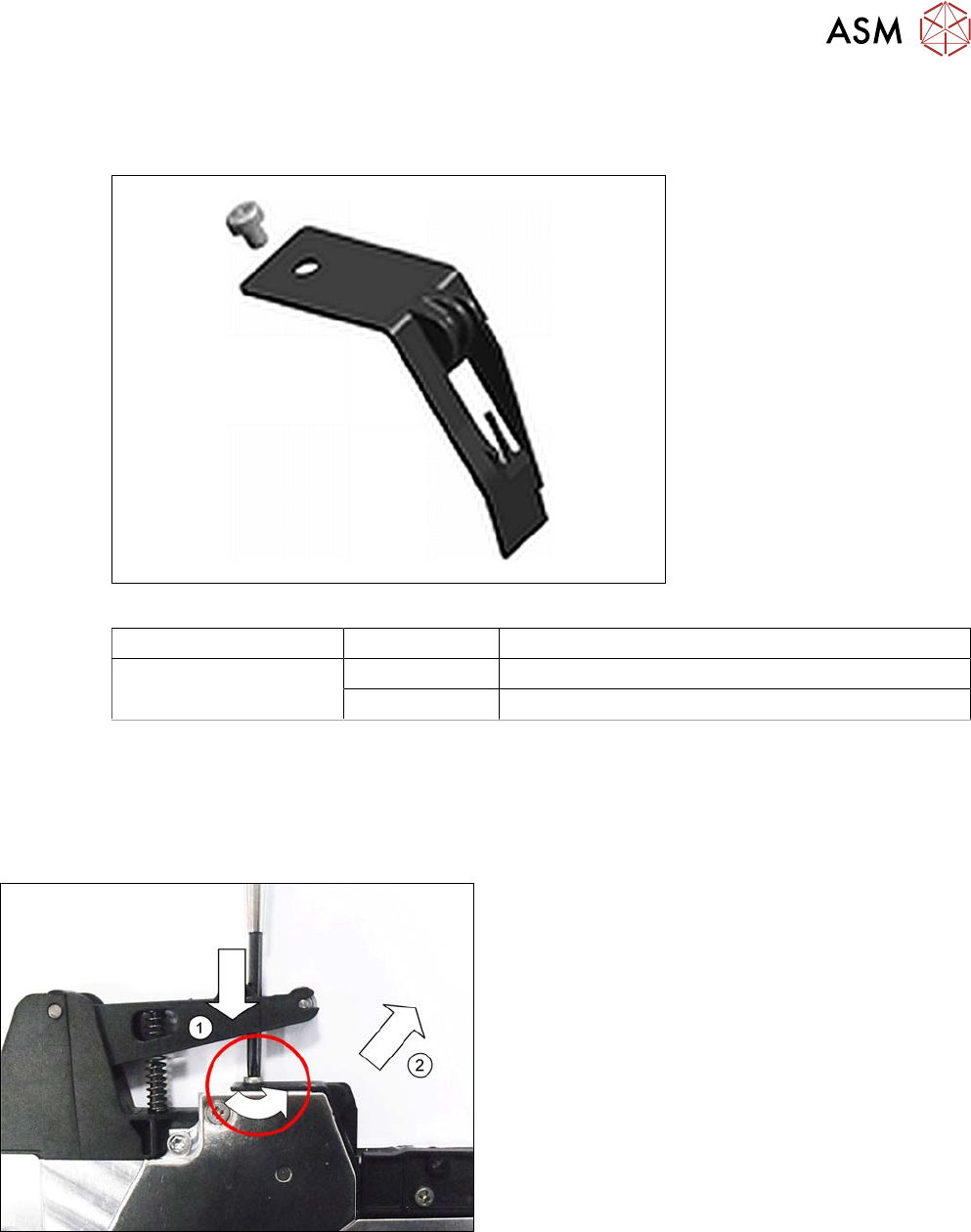

Abb.17: Abstreifer Folienentsorgung X4Smart V2
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 4 mm X
SmartFeeder 4 mm Xi
03134363-xx Abstreifer Folienentsorgung X4Smart V2
03071821-xx SN 213307-H-M2,5 x 3-A2-70
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher klein
●
Pinzette
6.11.1 Abstreifer 4 mm X entfernen
► Entfernen Sie die Wippe (siehe 6.9.1.1 "Wippe
komplett entfernen" [}59]).
► Legen Sie das Zuführmodul vorsichtig mit der lin-
ken Seite auf eine stabile, ebene und saubere
Unterlage.
► Führen Sie den Kreuzschlitzschraubendreher
durch die Öffnung in der Schwinge(1).
► Entfernen Sie die Kreuzschlitzschraube, mit der
der Abstreifer befestigt ist.
► Ziehen Sie den Abstreifer schräg nach oben her-
aus. (2)
