6 Reparaturen an SmartFeeder 4 mm X / Xi 6.15 Griff mit Bedienfeld Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 75 6.15 Griff mit Bedienfeld 6.15.1 Griff komplett Der G…
6 Reparaturen an SmartFeeder 4 mm X / Xi
6.14 Blattfeder
74 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020
6.14 Blattfeder
Benötigtes Ersatzteil
Abb.20: Blattfeder
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 4mmX
SmartFeeder 4 mm Xi
03071618-xx Blattfeder Gurteinlauf /X2x8 PT V1
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,6Nm
●
TORX-Schraubendreher 0,6Nm, Größe T8
●
Flach- oder Kombizange
6.14.1 Blattfeder austauschen
► Legen Sie das Zuführmodul vorsichtig mit der lin-
ken Seite auf eine stabile, ebene und saubere
Unterlage.
► Entfernen Sie die rechte Seitenabdeckung (siehe
6.3.3 "Rechte Seitenabdeckung entfer-
nen" [}31]).
► Ziehen Sie die Blattfeder mit einer Zange nach
oben aus dem Zuführmodul.
► Stecken Sie die neue Blattfeder wie abgebildet in
das Zuführmodul.
► Stellen Sie sicher, dass das Ende der Blattfeder
nach unten frei beweglich ist.
► Befestigen Sie die rechte Seitenabdeckung
(siehe 6.3.4 "Rechte Seitenabdeckung montie-
ren" [}32]).
6 Reparaturen an SmartFeeder 4 mm X / Xi
6.15 Griff mit Bedienfeld
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 75
6.15 Griff mit Bedienfeld
6.15.1 Griff komplett
Der Griff komplett kann nicht ausgetauscht werden und steht nicht als Ersatzteil zur Verfügung.
6.15.2 Bedienfeld austauschen
Benötigtes Ersatzteil

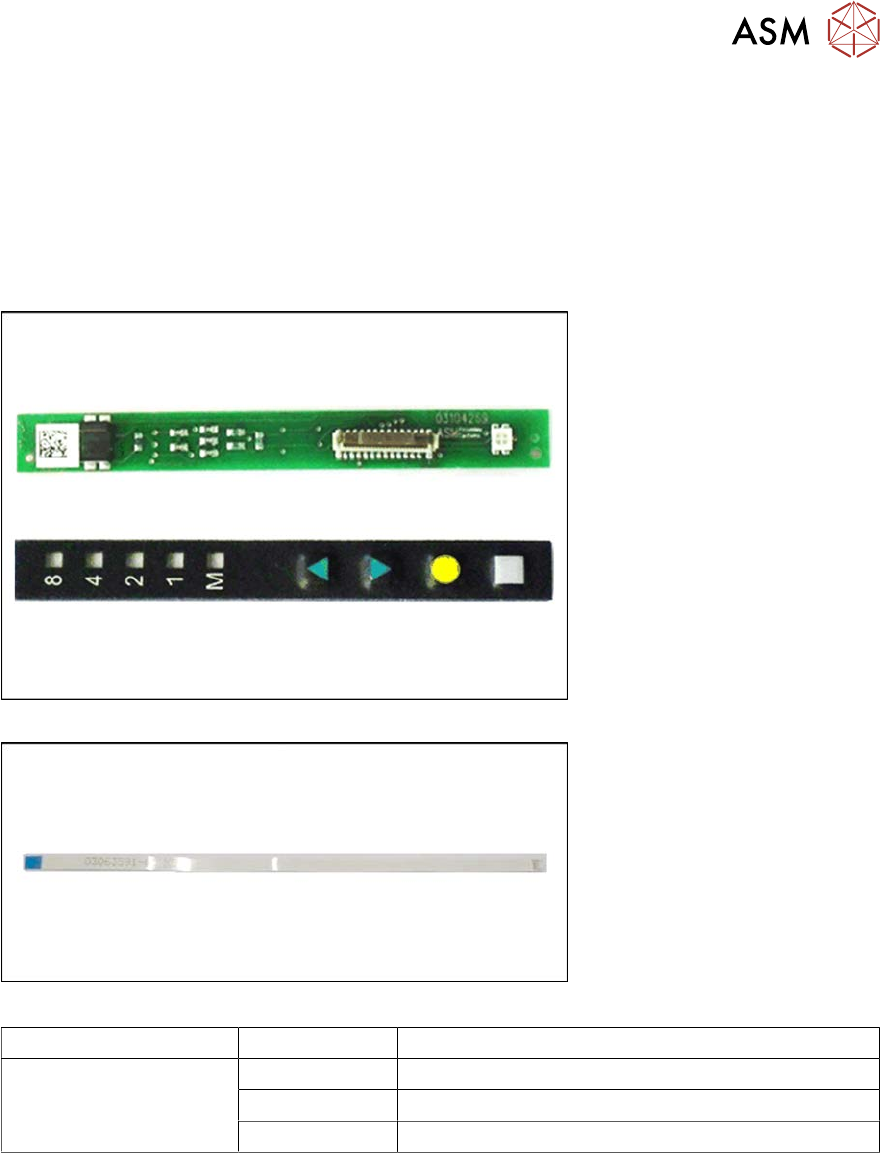

Abb.21: Platine kpl. Bedienfeld (oben), Bedienfeld kpl. (unten)
Abb.22: Kabel Bedienfeld
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 4 mm X
SmartFeeder 4 mm Xi
03104269-xx Platine kpl. Bedienfeld X8Smart
03102428 -xx Bedienfeld kpl. X8Smart
03063592-xx Kabel Bedienfeld X2x8
Benötigtes Werkzeug
●
TORX-Schraubendreher Größe T8, 0,6Nm
●
Pinzette oder kleiner Schraubendreher
6 Reparaturen an SmartFeeder 4 mm X / Xi
6.15 Griff mit Bedienfeld
76 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020
6.15.2.1 Bedienfeld und Platine entfernen
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Entfernen Sie die linke Seitenabdeckung (siehe
6.3.1 "Linke Seitenabdeckung entfernen" [}30]).
► Lösen Sie die Verriegelung(1) in die Position
„Entriegelt“.
► Öffnen Sie die beiden gekennzeichnetenTORX –
Schrauben(2), mit denen der Deckel der Folien-
stopfeinheit befestigt ist.
► Heben Sie den Deckel der Folienstopfeinheit(3)
vorsichtig ein Stück vom Grundkörper des Zu-
führmoduls. Beachten Sie, dass das Flachband-
kabel noch an der Platine des Bedienfelds befes-
tigt ist.
► Ziehen Sie das Bedienfeld(4) zusammen mit der
Platine(5) aus der Führung.
► Öffnen Sie den Bügel am Flachbandan-
schluss(6) an der Platine.
► Ziehen Sie das Flachbandkabel(7) aus dem
Flachbandanschluss.
► Ziehen Sie die Flachbandleitung aus dem Deckel
der Folienstopfeinheit.
