6 Reparaturen an SmartFeeder 4 mm X / Xi 6.15 Griff mit Bedienfeld Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 77 6.15.2.2 Bedienfeld und Platine montieren ► Falls die…
6 Reparaturen an SmartFeeder 4 mm X / Xi
6.15 Griff mit Bedienfeld
76 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020
6.15.2.1 Bedienfeld und Platine entfernen
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Entfernen Sie die linke Seitenabdeckung (siehe
6.3.1 "Linke Seitenabdeckung entfernen" [}30]).
► Lösen Sie die Verriegelung(1) in die Position
„Entriegelt“.
► Öffnen Sie die beiden gekennzeichnetenTORX –
Schrauben(2), mit denen der Deckel der Folien-
stopfeinheit befestigt ist.
► Heben Sie den Deckel der Folienstopfeinheit(3)
vorsichtig ein Stück vom Grundkörper des Zu-
führmoduls. Beachten Sie, dass das Flachband-
kabel noch an der Platine des Bedienfelds befes-
tigt ist.
► Ziehen Sie das Bedienfeld(4) zusammen mit der
Platine(5) aus der Führung.
► Öffnen Sie den Bügel am Flachbandan-
schluss(6) an der Platine.
► Ziehen Sie das Flachbandkabel(7) aus dem
Flachbandanschluss.
► Ziehen Sie die Flachbandleitung aus dem Deckel
der Folienstopfeinheit.
6 Reparaturen an SmartFeeder 4 mm X / Xi
6.15 Griff mit Bedienfeld
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 77
6.15.2.2 Bedienfeld und Platine montieren
► Falls dieser nicht offen ist, klappen Sie den Bügel
am Flachbandanschluss(2) an der Platine auf.
► Schieben Sie das Flachbandkabel(1) mit der
blauen Seite nach oben wie abgebildet durch den
Deckel der Folienstopfeinheit.
► Schieben Sie das Flachbandkabel(1) mit der
blauen Seite nach oben weiter bis zum Anschlag
in den Flachbandanschluss(2) der Platine.
► Achten Sie dabei darauf, dass die Kontakte des
Flachbandkabels auf den Kontakten des An-
schlusses liegen.
► Klappen Sie den Bügel am Flachbandan-
schluss(2) zu.
► Stecken Sie das Bedienfeld(3) mit den gekenn-
zeichneten Stiften in die markierten Löcher(4)
der Platine.
► Schieben Sie das Bedienfeld(3) gemeinsam mit
der Platine(4) seitlich in die dafür vorgesehene
Führung des Zuführmoduls.
Achten Sie dabei darauf, dass das Flachbandka-
bel nicht gequetscht oder aus dem Anschluss an
der Platine gezogen wird.
► Heben Sie den Deckel der Folienstopfeinheit(5)
vorsichtig in die abgebildete Position auf den
Grundkörper des Zuführmoduls. Beachten Sie,
dass das Flachbandkabel wie abgebildet aus
dem Deckel hängt.
► Befestigen Sie den Deckel Folienstopfeinheit an
den gekennzeichneten Positionen(6) mit 2
Schrauben. Verwenden Sie dazu einen TORX-
Schraubendreher Größe T8 mit 0,6Nm.
► Achten Sie darauf, dass die Verriegelung(7) des
Zuführmoduls leichtgängig ist und keine Kompo-
nenten verklemmt oder gequetscht werden.
► Befestigen Sie die linke Seitenabdeckung (siehe
6.3.2 "Linke Seitenabdeckung montieren" [}30]).
6 Reparaturen an SmartFeeder 4 mm X / Xi
6.15 Griff mit Bedienfeld
78 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020

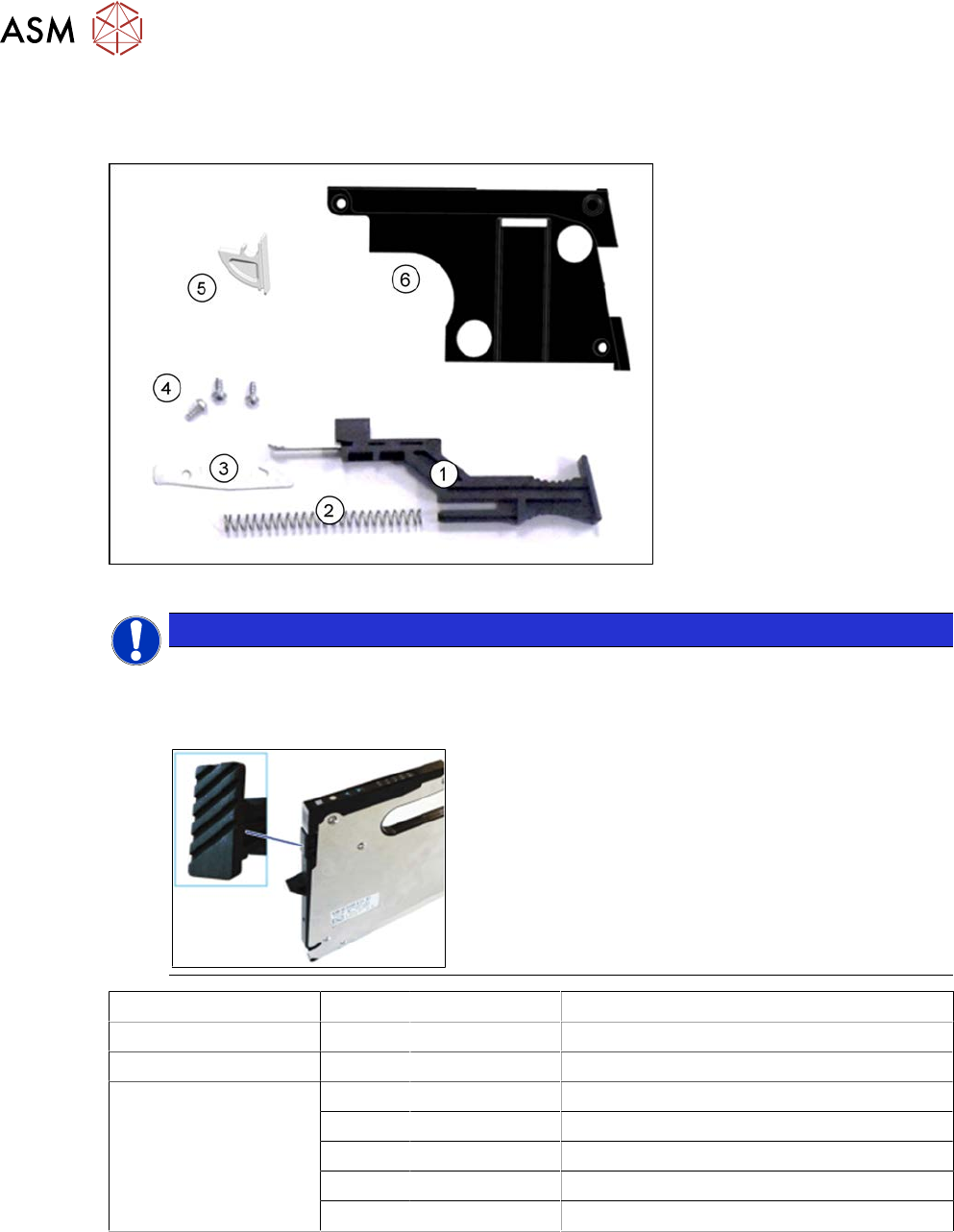

6.15.3 Einzelteile am Griff
Benötigte Ersatzteile
Abb.23: Einzelteile Griff SmartFeeder 4 mm X
HINWEIS
Anderer Schieber für SmartFeeder 4mmXi
Um Xi-Zuführmodule visuell von den "normalen" X-Zuführmodulen unterscheiden zu kön-
nen, werden für Xi-Zuführmodule eigene Schieber mit einer nach außen sichtbaren geriffel-
ten Oberfläche verwendet.
Zuführmodul Position Artikel-Nr. Bezeichnung
SmartFeeder 4mmX 1 03108403Sxx Schieber Folienstopfeinheit kpl. X8Smart
SmartFeeder 4mmXi 1 03171389-xx Schieber Folienstopfeinheit kpl. 4/8mm Xi
SmartFeeder 4mmX
SmartFeeder 4mmXi
2 03009150Sxx Druckfeder VD-090V
3 03095505-xx Haltefeder Folienstopfeinheit
4 03033796-xx RF-SN75-2,5 x 6-9.8
5 03101437Sxx Fenster Bedienfeld X8Smart
6 03101508Sxx Deckel Folienstopfeinheit X8Smart
Benötigtes Werkzeug
●
TORX-Schraubendreher 0,6Nm, GrößeT8
●
Pinzette oder kleine Flachzange
