6 Reparaturen an SmartFeeder 4 mm X / Xi
6.15 Griff mit Bedienfeld
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 79

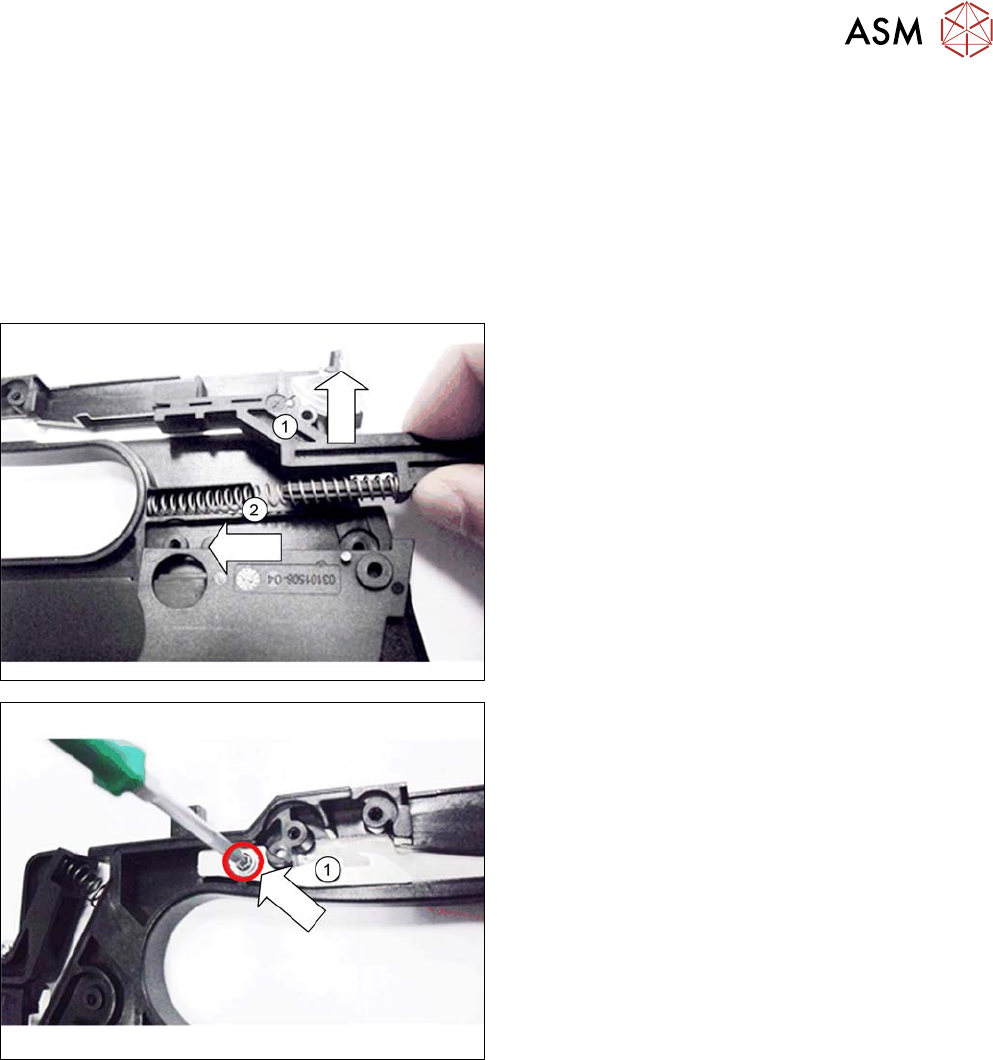

6.15.3.1 Einzelteile am Griff entfernen
► Legen Sie das Zuführmodul vorsichtig mit der rechten Seite auf eine stabile, ebene und sau-
bere Unterlage.
► Entfernen Sie die linke Seitenabdeckung (siehe 6.3.1 "Linke Seitenabdeckung entfer-
nen" [}30]).
► Entfernen Sie das Bedienfeld (siehe 6.15.2.1 "Bedienfeld und Platine entfernen" [}76]).
Wenn Sie das Bedienfeld entfernt haben, ist der Deckel der Folienstopfeinheit freigelegt und kann
bei Bedarf ausgetauscht werden.
► Ziehen Sie den Schieber nach oben aus dem
Griff. (1)
► Entnehmen Sie die Druckfeder.(2)
► Entfernen Sie die TORX-Schraube, mit der der
Federhaken(1) an den Griff befestigt ist.
► Entnehmen Sie den Federhaken.
6 Reparaturen an SmartFeeder 4 mm X / Xi
6.15 Griff mit Bedienfeld
80 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020

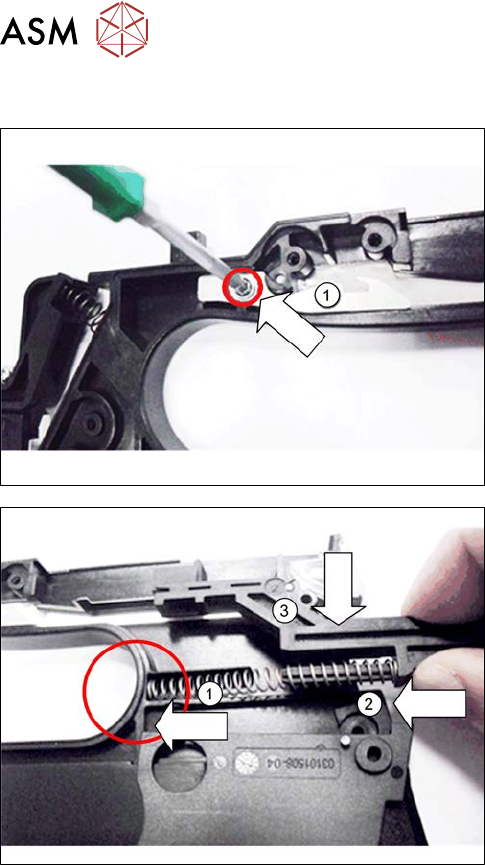

6.15.3.2 Einzelteile am Griff montieren
► Halten Sie den Federhaken(1) wie abgebildet an
den Griff, so dass Sie durch die Öffnung die Boh-
rung für die Schraube vollständig sehen können.
► Schrauben Sie den Federhaken an den Griff.
Verwenden Sie hierzu einen TORX-Schrauben-
dreher der Größe T8 mit 0,6 Nm.
► Schieben Sie ein Ende der Druckfeder wie abge-
bildet in den Griff.(1)
► Stecken Sie den Schieber in das andere Ende
der Druckfeder.(2)
► Drücken Sie den Schieber in die Druckfeder und
setzen Sie ihn von oben in den Griff ein.(3)
Zu diesem Zeitpunkt ist der Deckel der Folienstopfeinheit freigelegt und kann bei Bedarf ausge-
tauscht werden, bevor Sie das Bedienfeld montieren.
► Befestigen Sie das Bedienfeld (siehe 6.15.2.2 "Bedienfeld und Platine montieren" [}77]).
► Befestigen Sie die linke Seitenabdeckung (siehe 6.3.2 "Linke Seitenabdeckung montie-
ren" [}30]).
6 Reparaturen an SmartFeeder 4 mm X / Xi
6.16 Steuerplatine
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 81

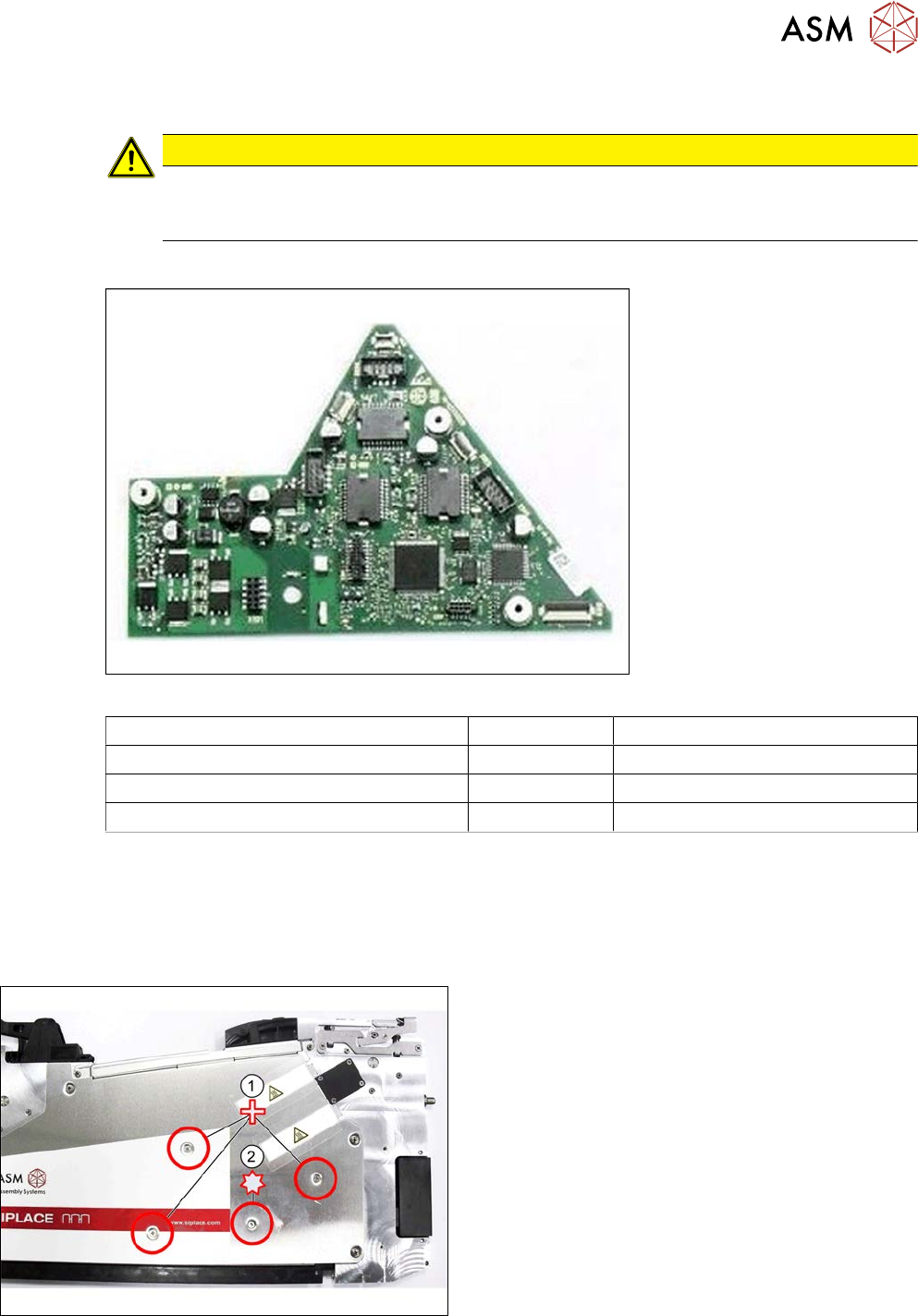

6.16 Steuerplatine
VORSICHT
Elektrostatische Aufladung
Beachten Sie beim Entfernen und Montieren des Steuerplatine die aktuell gültigen EGB-
Richtlinien.
Benötigtes Ersatzteil
Abb.24: Beispiel Steuerplatine X8Smart V2
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 4mmX (V2) 03101127-xx Steuerplatine X8Smart V2
SmartFeeder 4mmX (V3) 03124276-xx Steuerplatine X8Smart V3
SmartFeeder 4 mm Xi 03160015-xx Steuerplatine X8Smart Xi
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,9Nm
●
TORX-Schraubendreher 0,6Nm und 0,2Nm, GrößeT8
6.16.1 Steuerplatine entfernen
► Legen Sie das Zuführmodul vorsichtig mit der lin-
ken Seite auf eine stabile, ebene und saubere
Unterlage.
► Entfernen Sie die drei in der Abbildung gekenn-
zeichneten Kreuzschlitzschrauben(1), mit denen
die Steuerplatine an der rechten Seitenabde-
ckung befestigt sind.
► Entfernen Sie vorsichtig die in der Abbildung ge-
kennzeichnete TORX-Schraube(2), mit der der
EDIF Stecker auf der Steuerplatine befestigt ist.
Verwenden Sie hierzu einen TORX-Schrauben-
dreher in der Größe T8.
