6 Reparaturen an SmartFeeder 4 mm X / Xi

6.16 Steuerplatine

Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 81

6.16 Steuerplatine

VORSICHT

Elektrostatische Aufladung

Beachten Sie beim Entfernen und Montieren des Steuerplatine die aktuell gültigen EGB-

Richtlinien.

Benötigtes Ersatzteil

Abb.24: Beispiel Steuerplatine X8Smart V2

Zuführmodul Artikel-Nr. Bezeichnung

SmartFeeder 4mmX (V2) 03101127-xx Steuerplatine X8Smart V2

SmartFeeder 4mmX (V3) 03124276-xx Steuerplatine X8Smart V3

SmartFeeder 4 mm Xi 03160015-xx Steuerplatine X8Smart Xi

Benötigtes Werkzeug

●

Kreuzschlitzschraubendreher 0,9Nm

●

TORX-Schraubendreher 0,6Nm und 0,2Nm, GrößeT8

6.16.1 Steuerplatine entfernen

► Legen Sie das Zuführmodul vorsichtig mit der lin-

ken Seite auf eine stabile, ebene und saubere

Unterlage.

► Entfernen Sie die drei in der Abbildung gekenn-

zeichneten Kreuzschlitzschrauben(1), mit denen

die Steuerplatine an der rechten Seitenabde-

ckung befestigt sind.

► Entfernen Sie vorsichtig die in der Abbildung ge-

kennzeichnete TORX-Schraube(2), mit der der

EDIF Stecker auf der Steuerplatine befestigt ist.

Verwenden Sie hierzu einen TORX-Schrauben-

dreher in der Größe T8.

6 Reparaturen an SmartFeeder 4 mm X / Xi

6.16 Steuerplatine

82 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020

► Legen Sie das Zuführmodul vorsichtig mit der

rechten Seite auf eine stabile, ebene und saube-

re Unterlage.

► Entfernen Sie die linke Seitenabdeckung (siehe

Abschnitt 6.3.1 "Linke Seitenabdeckung entfer-

nen" [}30]).

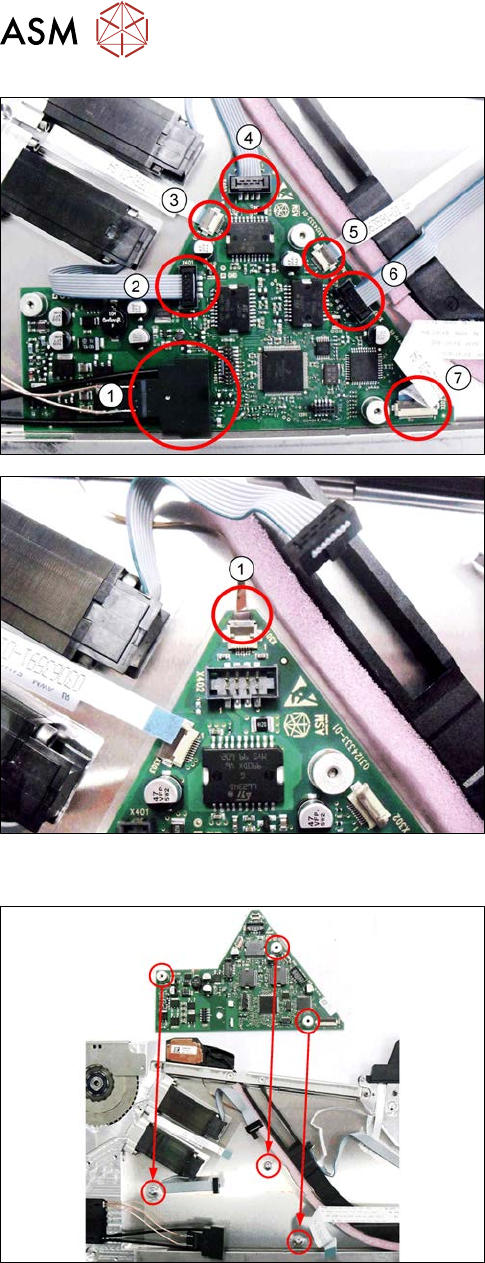

► Entnehmen Sie den EDIF-Stecker(1).

► Lösen Sie die 6 in der Abbildung gekennzeichne-

ten Verbindungen(2 – 7).

► Wenn in dem Zuführmodul ein Spleißsensor ver-

baut ist, öffen Sie die Verbindung zum Spleißsen-

sorkabel.(1)

► Entnehmen Sie die Steuerplatine.

6.16.2 Steuerplatine montieren

► Legen Sie das Zuführmodul vorsichtig mit der

rechten Seite auf eine stabile, ebene und saube-

re Unterlage.

► Legen Sie die Steuerplatine wie abgebildet in das

Zuführmodul.

Richten Sie die Position der Steuerplatine an-

hand der 3 Bohrungen in der Steuerplatine und

den 3 Bohrungen in der Seitenabdeckung aus.

6 Reparaturen an SmartFeeder 4 mm X / Xi

6.16 Steuerplatine

Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 83

► Schieben Sie das Breitbandkabel des Spleißsen-

sors bis zum Anschlag in den in der Abbildung

gekennzeichneten Anschluss(1).

Achten Sie darauf, dass sich die Kontakte der

Leitung auf der Unterseite befinden und die brau-

ne Seite des Kabels von oben sichtbar ist.

► Verriegeln Sie den Anschluss.

► Stecken Sie die in der Abbildung gekennzeichne-

ten Stecker(1-3) in die entsprechenden

Anschlüsse auf der Steuerplatine.

Schließen Sie die 3 Breitbandkabel(4-6) an die Steu-

erplatine an. Verwenden Sie dazu folgende Vorge-

hensweise:

► Schieben Sie das Breitbandkabel bis zum

Anschlag in den in der Abbildung gekennzeichne-

ten Anschluss.

Achten Sie darauf, dass sich die Kontakte der

Leitung auf der Unterseite befinden und die blaue

Seite des Kabels von oben sichtbar ist.

► Verriegeln Sie den Anschluss (siehe in der Abbil-

dung oben rechts).
