6 Reparaturen an SmartFeeder 4 mm X / Xi
6.16 Steuerplatine
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 83

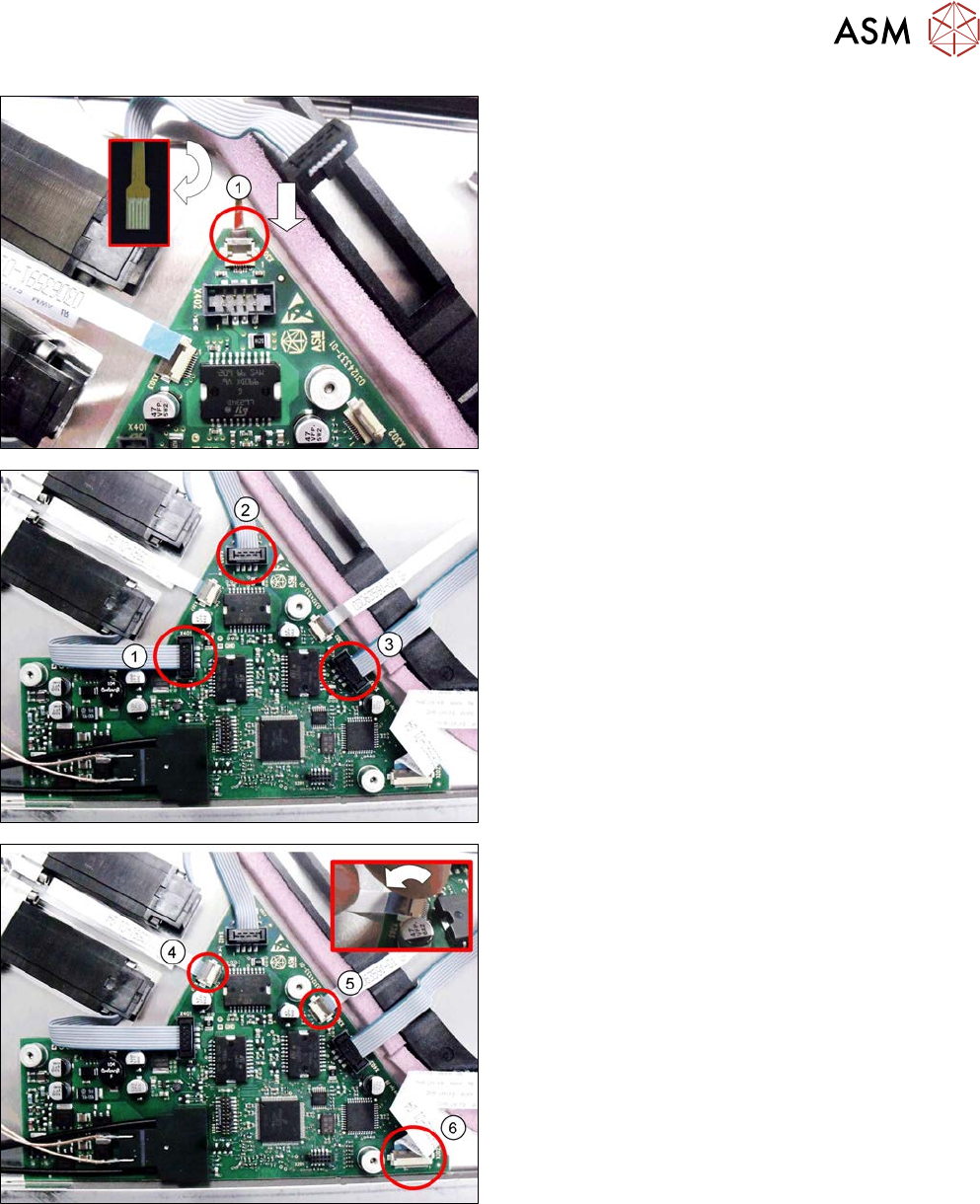

► Schieben Sie das Breitbandkabel des Spleißsen-
sors bis zum Anschlag in den in der Abbildung
gekennzeichneten Anschluss(1).
Achten Sie darauf, dass sich die Kontakte der
Leitung auf der Unterseite befinden und die brau-
ne Seite des Kabels von oben sichtbar ist.
► Verriegeln Sie den Anschluss.
► Stecken Sie die in der Abbildung gekennzeichne-
ten Stecker(1-3) in die entsprechenden
Anschlüsse auf der Steuerplatine.
Schließen Sie die 3 Breitbandkabel(4-6) an die Steu-
erplatine an. Verwenden Sie dazu folgende Vorge-
hensweise:
► Schieben Sie das Breitbandkabel bis zum
Anschlag in den in der Abbildung gekennzeichne-
ten Anschluss.
Achten Sie darauf, dass sich die Kontakte der
Leitung auf der Unterseite befinden und die blaue
Seite des Kabels von oben sichtbar ist.
► Verriegeln Sie den Anschluss (siehe in der Abbil-
dung oben rechts).
6 Reparaturen an SmartFeeder 4 mm X / Xi
6.16 Steuerplatine
84 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020
► Stecken Sie den EDIF-Stecker(7) in den gekenn-
zeichneten Anschluss auf der Steuerplatine.
► Richten Sie erneut die Position der Steuerplatine
anhand der 3 Bohrungen in der Steuerplatine und
den 3 Bohrungen in der Seitenabdeckung aus.
► Legen Sie das Zuführmodul vorsichtig mit der lin-
ken Seite auf eine stabile, ebene und saubere
Unterlage und halten Sie dabei die Steuerplatine
in ihrer Position.
► Befestigen Sie die Steuerplatine mit den 3 in der
Abbildung gekennzeichneten Kreuzschlitzschrau-
ben(1) an der rechten Seitenabdeckung.
► Stellen Sie sicher, dass der EDIF-Stecker korrekt
auf die Steuerplatine aufgesteckt ist.
► Befestigen Sie den EDIF-Stecker vorsichtig mit
der in der Abbildung gekennzeichneten TORX-
Schraube(2).
Verwenden Sie hierzu einen TORX-Schrauben-
dreher T8 mit 0,2Nm.
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Befestigen Sie die linke Seitenabdeckung (siehe
Abschnitt 6.3.2 "Linke Seitenabdeckung montie-
ren" [}30]).
HINWEIS
Referenzlauf
Nach dem Austausch der Steuerplatine muss unbedingt ein Referenzlauf des Zuführmo-
duls durchgeführt werden! Eine Beschreibung hierzu finden Sie unter Abschnitt 6.16.3 "Re-
ferenzlauf durchführen" [}85].
6 Reparaturen an SmartFeeder 4 mm X / Xi
6.16 Steuerplatine
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 85
6.16.3 Referenzlauf durchführen
Abb.25: Bedienfeld
1. LED 8 – 8mm Schrittweite
(nur bei SmartFeeder 8mmX aktiv)
6. VORWÄRTS-Taste
2. LED 4 – 4 mm Schrittweite 7. RÜCKWÄRTS-Taste
3. LED 2 – 2 mm Schrittweite 8. FOLIE-Taste
4. LED 1 – 1 mm Schrittweite 9. SET-Taste
5. LED M – Menü
leuchtet, wenn ein Bedienmenü aktiviert ist
► Stellen Sie das Zuführmodul auf ein Single Slot EDIF oder auf einen an einen Bestückauto-
maten angeschlossenen BE-Tisch für X-Feeder.
► Drücken Sie die graue SET-Taste(9) und halten Sie diese gedrückt, bis der Referenzlauf akti-
viert wurde.
► Drücken Sie dreimal kurz die gelbe Folie-Taste(8).
Nach dem ersten Druck der Taste FOLIE wird die LEDM eingeschaltet.
Nach dem zweiten Druck wird zusätzlich die LED1 eingeschaltet.
Nach dem dritten Druck wird zusätzlich die LED2 eingeschaltet.
Das Menu für die Aktivierung des Referenzlaufs ist jetzt ausgewählt.
► Drücken Sie zusätzlich zur SET-Taste die VORWÄRTS-Taste(7).
Die LED8(1) sollte jetzt schnell blinken.
Falls zusätzlich zur LED8 die LED4(2) blinkt, liegt ein Fehler am Zuführmodul vor (z.B. Folie
ist gespannt oder Gurtantrieb hat einen Fehler) und der Referenzlauf kann nicht durchgeführt
werden.
► Lassen Sie die VORWÄRTS-Taste los.
Der Referenzlauf wird gestartet.
► Lassen Sie die SET-Taste los.
Der Referenzlauf wird automatisch beendet. Im Anschluss wechselt das Bedienfeld in die
Schrittweitenanzeige.
