6 Reparaturen an SmartFeeder 4 mm X / Xi
6.16 Steuerplatine
84 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020

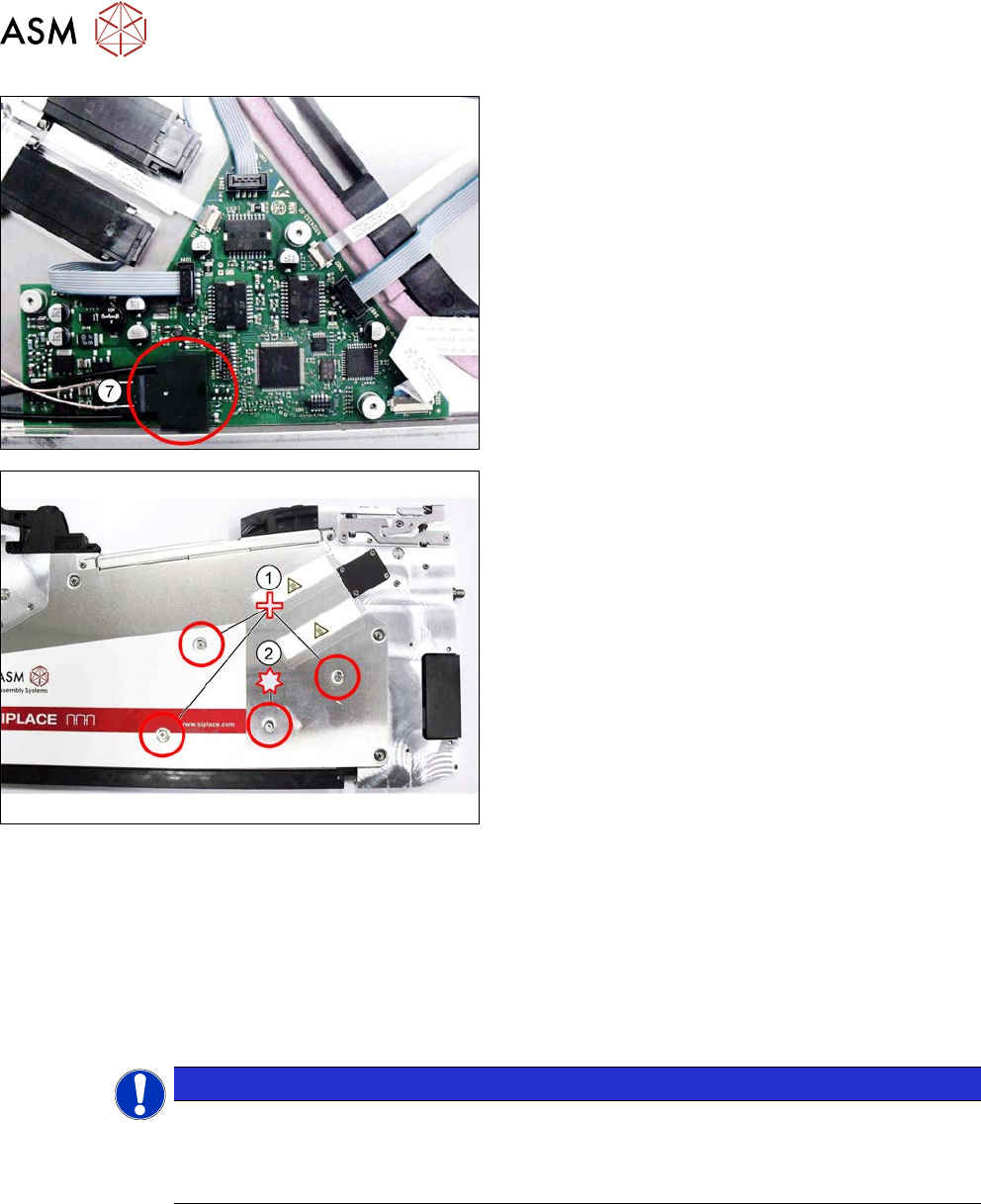

► Stecken Sie den EDIF-Stecker(7) in den gekenn-
zeichneten Anschluss auf der Steuerplatine.
► Richten Sie erneut die Position der Steuerplatine
anhand der 3 Bohrungen in der Steuerplatine und
den 3 Bohrungen in der Seitenabdeckung aus.
► Legen Sie das Zuführmodul vorsichtig mit der lin-
ken Seite auf eine stabile, ebene und saubere
Unterlage und halten Sie dabei die Steuerplatine
in ihrer Position.
► Befestigen Sie die Steuerplatine mit den 3 in der
Abbildung gekennzeichneten Kreuzschlitzschrau-
ben(1) an der rechten Seitenabdeckung.
► Stellen Sie sicher, dass der EDIF-Stecker korrekt
auf die Steuerplatine aufgesteckt ist.
► Befestigen Sie den EDIF-Stecker vorsichtig mit
der in der Abbildung gekennzeichneten TORX-
Schraube(2).
Verwenden Sie hierzu einen TORX-Schrauben-
dreher T8 mit 0,2Nm.
► Legen Sie das Zuführmodul vorsichtig mit der
rechten Seite auf eine stabile, ebene und saube-
re Unterlage.
► Befestigen Sie die linke Seitenabdeckung (siehe
Abschnitt 6.3.2 "Linke Seitenabdeckung montie-
ren" [}30]).
HINWEIS
Referenzlauf
Nach dem Austausch der Steuerplatine muss unbedingt ein Referenzlauf des Zuführmo-
duls durchgeführt werden! Eine Beschreibung hierzu finden Sie unter Abschnitt 6.16.3 "Re-
ferenzlauf durchführen" [}85].

6 Reparaturen an SmartFeeder 4 mm X / Xi
6.16 Steuerplatine
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 85
6.16.3 Referenzlauf durchführen

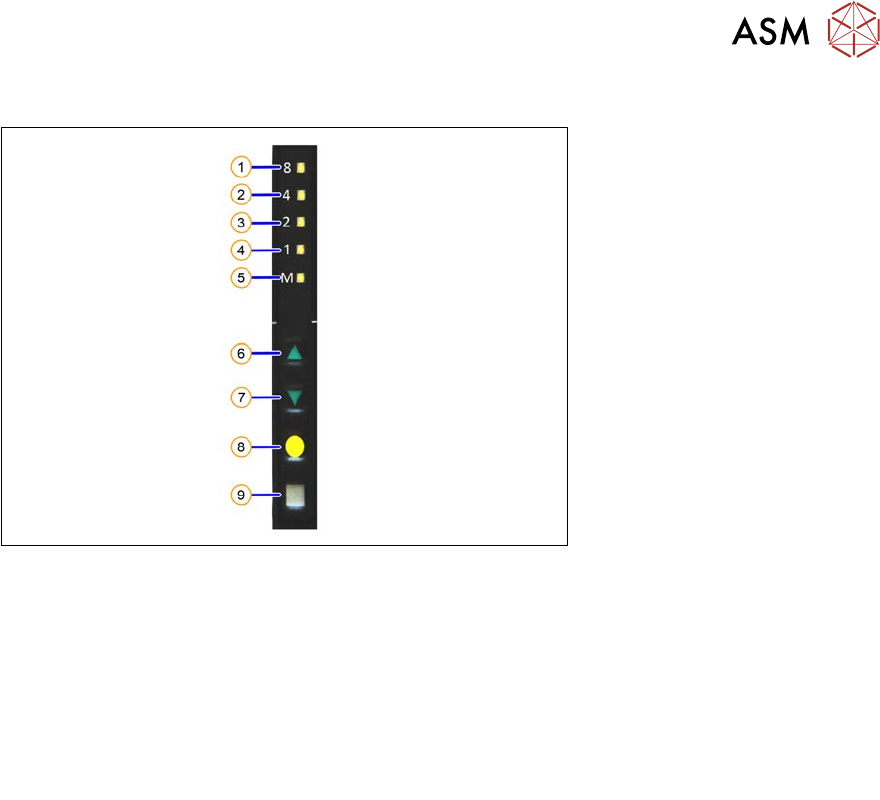

Abb.25: Bedienfeld
1. LED 8 – 8mm Schrittweite
(nur bei SmartFeeder 8mmX aktiv)
6. VORWÄRTS-Taste
2. LED 4 – 4 mm Schrittweite 7. RÜCKWÄRTS-Taste
3. LED 2 – 2 mm Schrittweite 8. FOLIE-Taste
4. LED 1 – 1 mm Schrittweite 9. SET-Taste
5. LED M – Menü
leuchtet, wenn ein Bedienmenü aktiviert ist
► Stellen Sie das Zuführmodul auf ein Single Slot EDIF oder auf einen an einen Bestückauto-
maten angeschlossenen BE-Tisch für X-Feeder.
► Drücken Sie die graue SET-Taste(9) und halten Sie diese gedrückt, bis der Referenzlauf akti-
viert wurde.
► Drücken Sie dreimal kurz die gelbe Folie-Taste(8).
Nach dem ersten Druck der Taste FOLIE wird die LEDM eingeschaltet.
Nach dem zweiten Druck wird zusätzlich die LED1 eingeschaltet.
Nach dem dritten Druck wird zusätzlich die LED2 eingeschaltet.
Das Menu für die Aktivierung des Referenzlaufs ist jetzt ausgewählt.
► Drücken Sie zusätzlich zur SET-Taste die VORWÄRTS-Taste(7).
Die LED8(1) sollte jetzt schnell blinken.
Falls zusätzlich zur LED8 die LED4(2) blinkt, liegt ein Fehler am Zuführmodul vor (z.B. Folie
ist gespannt oder Gurtantrieb hat einen Fehler) und der Referenzlauf kann nicht durchgeführt
werden.
► Lassen Sie die VORWÄRTS-Taste los.
Der Referenzlauf wird gestartet.
► Lassen Sie die SET-Taste los.
Der Referenzlauf wird automatisch beendet. Im Anschluss wechselt das Bedienfeld in die
Schrittweitenanzeige.

6 Reparaturen an SmartFeeder 4 mm X / Xi
6.17 Folienbehälter
86 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020
6.17 Folienbehälter
6.17.1 Einsatz Folienbehälter austauschen
Benötigtes Ersatzteil

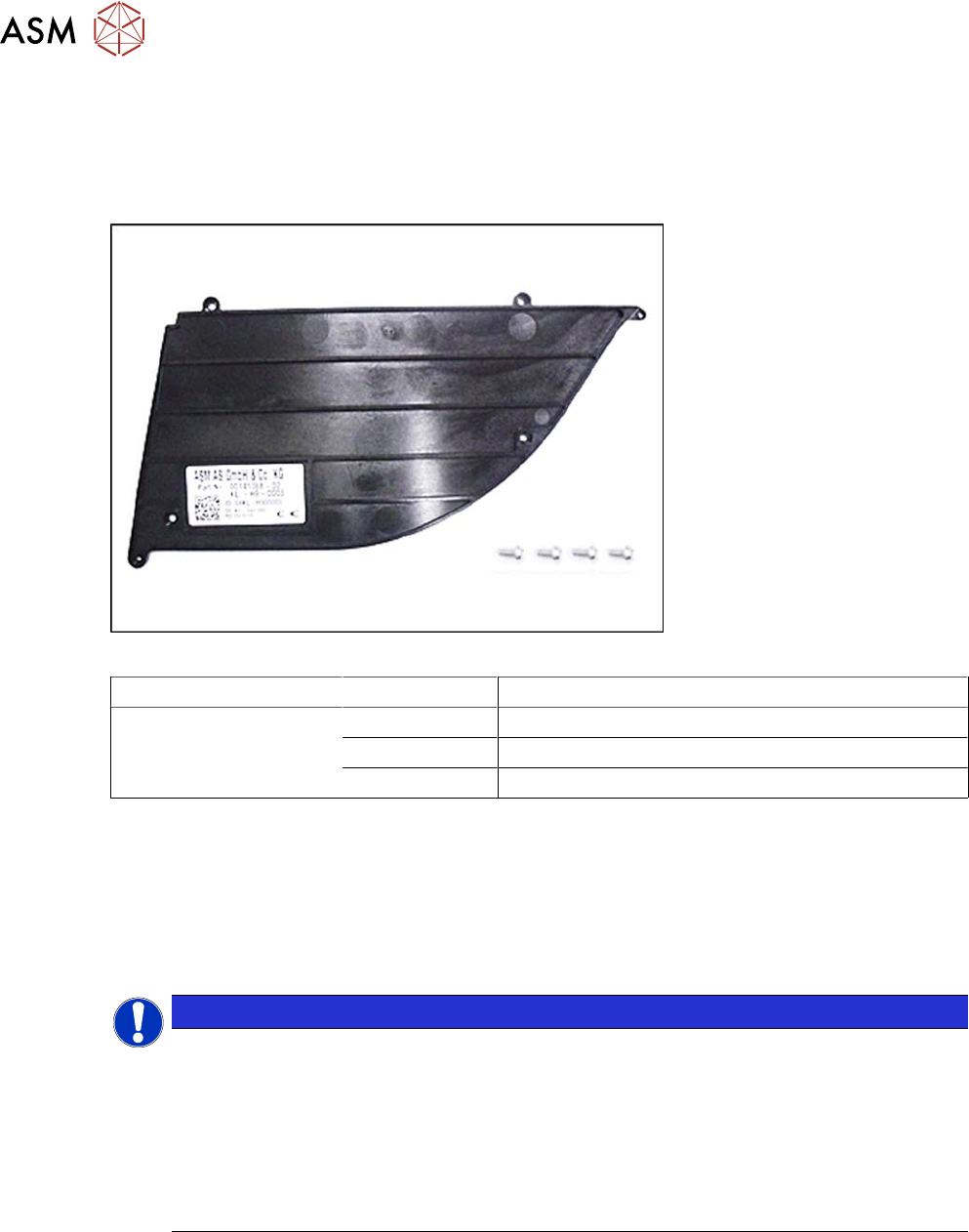

Abb.26: Einsatz Folienbehälter X4Smart V2
Zuführmodul Artikel-Nr. Bezeichnung
SmartFeeder 4mmX
SmartFeeder 4mmXi
03126541Sxx Einsatz Folienbehälter X4Smart V2
03033796-xx RF-SN75-2,5 x 6-9.8
03010209-xx ISO 7045 - M2.5 x 6-A2-50-H
Benötigtes Werkzeug
●
Kreuzschlitzschraubendreher 0,9 Nm
●
TORX-Schraubendreher 0,6 Nm, Größe T8
●
Kreuzschlitzschraubendreher
6.17.1.1 Folienbehälter reinigen oder entfernen
HINWEIS
Verwechslungsgefahr
Auf dem „Einsatz Folienbehälter X4Smart V2“ befindet sich das Etikett mit Kennung (Arti-
kelnummer, Serien-Nummer, Barcode, …) des Zuführmoduls.
Wenn Sie den Einsatz Folienbehälter austauschen, muss ein identisches neues Etikett
erzeugt und auf das Zuführmodul geklebt werden, so dass das Zuführmodul nach dem
Austausch wieder eindeutig identifiziert werden kann.
Eine Beschreibung zum Erzeugen neuer Etiketten (Label) finden Sie in Abschnitt 2.5 "Er-
zeugen neuer Label für Zuführmodule" [}15].
► Legen Sie das Zuführmodul vorsichtig mit der linken Seite auf eine stabile, ebene und saube-
re Unterlage.
► Entfernen Sie die rechte Seitenabdeckung (siehe 6.3.3 "Rechte Seitenabdeckung entfer-
nen" [}31]).
