6 Reparaturen an SmartFeeder 4 mm X / Xi 6.17 Folienbehälter Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 87 Wenn Sie den Einsatz Folienbehälter austauschen wollen: ► E…

6 Reparaturen an SmartFeeder 4 mm X / Xi

6.17 Folienbehälter

86 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020

6.17 Folienbehälter

6.17.1 Einsatz Folienbehälter austauschen

Benötigtes Ersatzteil

Abb.26: Einsatz Folienbehälter X4Smart V2

Zuführmodul Artikel-Nr. Bezeichnung

SmartFeeder 4mmX

SmartFeeder 4mmXi

03126541Sxx Einsatz Folienbehälter X4Smart V2

03033796-xx RF-SN75-2,5 x 6-9.8

03010209-xx ISO 7045 - M2.5 x 6-A2-50-H

Benötigtes Werkzeug

●

Kreuzschlitzschraubendreher 0,9 Nm

●

TORX-Schraubendreher 0,6 Nm, Größe T8

●

Kreuzschlitzschraubendreher

6.17.1.1 Folienbehälter reinigen oder entfernen

HINWEIS

Verwechslungsgefahr

Auf dem „Einsatz Folienbehälter X4Smart V2“ befindet sich das Etikett mit Kennung (Arti-

kelnummer, Serien-Nummer, Barcode, …) des Zuführmoduls.

Wenn Sie den Einsatz Folienbehälter austauschen, muss ein identisches neues Etikett

erzeugt und auf das Zuführmodul geklebt werden, so dass das Zuführmodul nach dem

Austausch wieder eindeutig identifiziert werden kann.

Eine Beschreibung zum Erzeugen neuer Etiketten (Label) finden Sie in Abschnitt 2.5 "Er-

zeugen neuer Label für Zuführmodule" [}15].

► Legen Sie das Zuführmodul vorsichtig mit der linken Seite auf eine stabile, ebene und saube-

re Unterlage.

► Entfernen Sie die rechte Seitenabdeckung (siehe 6.3.3 "Rechte Seitenabdeckung entfer-

nen" [}31]).

6 Reparaturen an SmartFeeder 4 mm X / Xi

6.17 Folienbehälter

Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 87

Wenn Sie den Einsatz Folienbehälter austauschen

wollen:

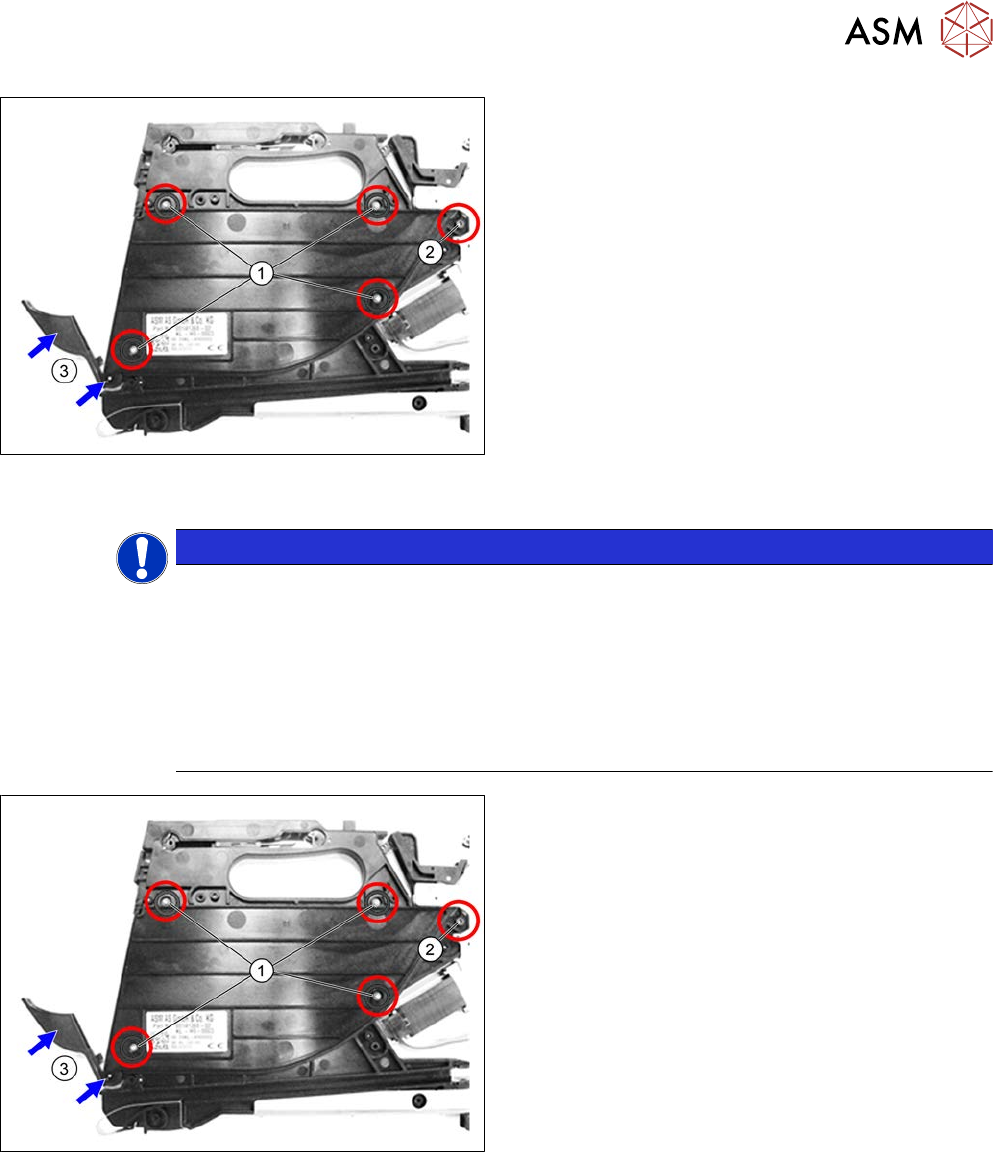

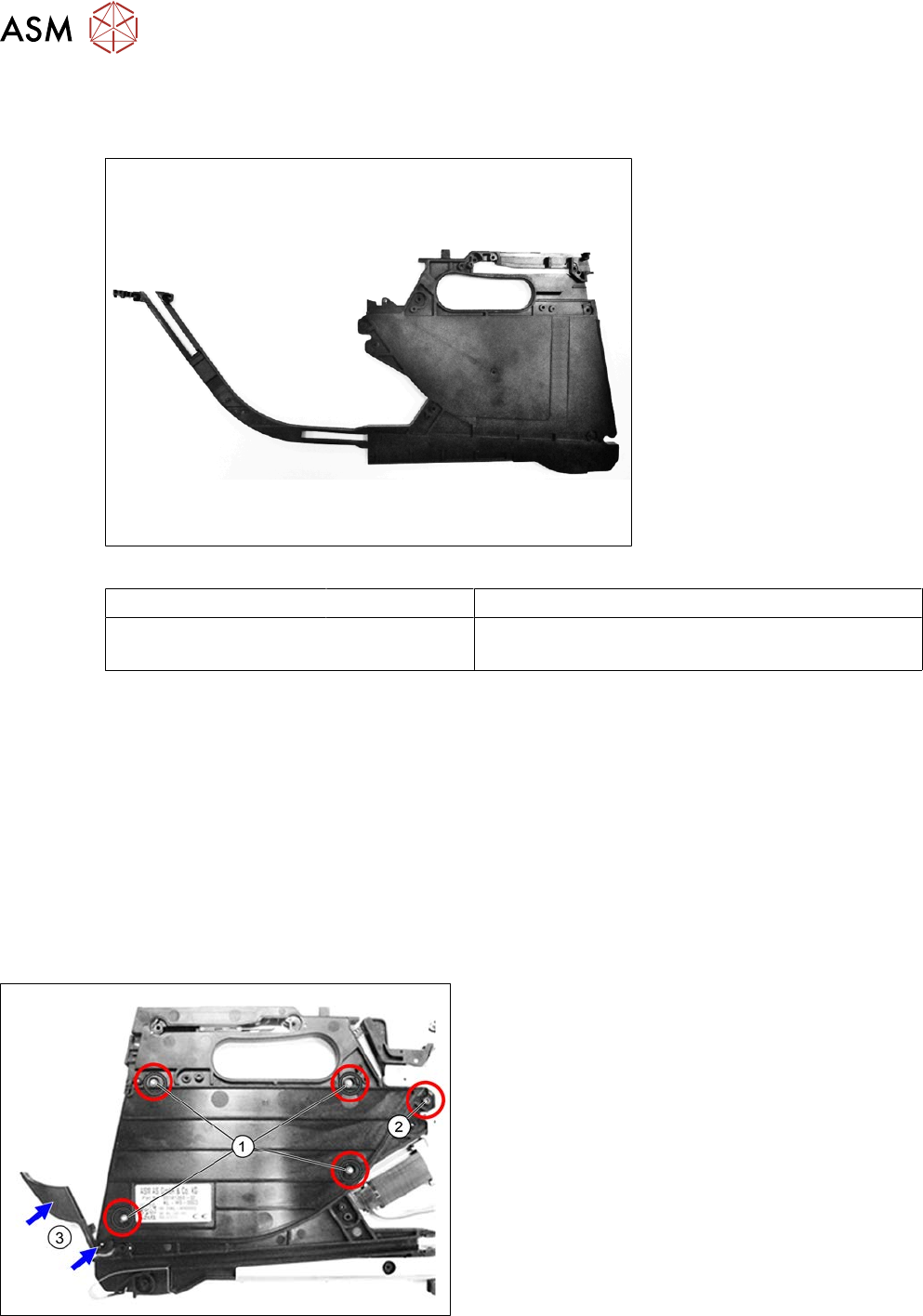

► Entfernen Sie die 4 in der Abbildung gekenn-

zeichneten TORX-Schrauben.(1) Verwenden Sie

dazu einen TORX-Schraubendreher Größe T8.

► Entfernen Sie die in der Abbildung gekennzeich-

nete Kreuzschlitzschraube.(2)

► Entfernen Sie die Abdeckklappe samt Welle.(3)

► Entnehmen Sie den Einsatz Folienbehälter.

Wenn Sie den Einsatz Folienbehälter nicht austau-

schen wollen:

► Reinigen Sie den Folienbehälter gründlich und

entfernen Sie alle Folien- und Klebereste.

6.17.1.2 Folienbehälter montieren

HINWEIS

Verwechslungsgefahr

Auf dem „Einsatz Folienbehälter X4Smart V2“ befindet sich das Etikett mit Kennung (Arti-

kelnummer, Serien-Nummer, Barcode, …) des Zuführmoduls.

Wenn Sie den Einsatz Folienbehälter austauschen, muss ein identisches neues Etikett

erzeugt und auf das Zuführmodul geklebt werden, so dass das Zuführmodul nach dem

Austausch wieder eindeutig identifiziert werden kann.

Eine Beschreibung zum Erzeugen neuer Etiketten (Label) finden Sie in Abschnitt 2.5 "Er-

zeugen neuer Label für Zuführmodule" [}15].

► Legen Sie das Zuführmodul vorsichtig mit der lin-

ken Seite auf eine stabile, ebene und saubere

Unterlage.

► Setzen Sie den (neuen) Einsatz Folienbehälter

ein.

► Befestigen Sie den Einsatz Folienbehälter mit

den 4 in der Abbildung gekennzeichneten TORX-

Schrauben (RF‑SN75‑2,5 x 6‑9.8,

03033796‑xx).(1)

Verwenden Sie dazu einen TORX-Schraubendre-

her 0,6Nm, Größe T8.

► Befestigen Sie die Kreuzschlitzschraube (ISO

7045 - M2.5 x 6-A2-50-H, 03010209‑xx).(2)

► Stecken Sie die Welle an der gekennzeichneten

Stelle bis zum Anschlag in den Einsatz Folienbe-

hälter.(3)

► Schieben Sie die Klappe auf die Welle.(3)

► Montieren Sie die rechte Seitenabdeckung (siehe 6.3.4 "Rechte Seitenabdeckung montie-

ren" [}32]).

6 Reparaturen an SmartFeeder 4 mm X / Xi

6.17 Folienbehälter

88 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020

6.17.2 Folientank

Benötigtes Ersatzteil

Abb.27: Folientank

Zuführmodul Artikel-Nr. Bezeichnung

SmartFeeder 4mmX

SmartFeeder 4mmXi

03125663-xx Folientank X4Smart V2

Benötigtes Werkzeug

●

Kreuzschlitzschraubendreher 0,9 Nm

●

TORX-Schraubendreher 0,6 Nm, Größe T8

●

Schlitzschraubendreher Größe 1

●

Pinzette

6.17.2.1 Folientank entfernen

► Legen Sie das Zuführmodul vorsichtig mit der linken Seite auf eine stabile, ebene und saube-

re Unterlage.

► Entfernen Sie die rechte Seitenabdeckung (siehe 6.3.3 "Rechte Seitenabdeckung entfer-

nen" [}31]).

► Entfernen Sie die 4 in der Abbildung gekenn-

zeichneten TORX-Schrauben.(1) Verwenden Sie

dazu einen TORX-Schraubendreher Größe T8.

► Entfernen Sie die in der Abbildung gekennzeich-

nete Kreuzschlitzschraube.(2)

► Entfernen Sie die Abdeckklappe samt Welle.(3)

► Entnehmen Sie den Einsatz Folienbehälter.
