6 Reparaturen an SmartFeeder 4 mm X / Xi 6.17 Folienbehälter Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 89 ► Befestigen Sie die rechte Seitenabdeckung mit den markier…

6 Reparaturen an SmartFeeder 4 mm X / Xi

6.17 Folienbehälter

88 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020

6.17.2 Folientank

Benötigtes Ersatzteil

Abb.27: Folientank

Zuführmodul Artikel-Nr. Bezeichnung

SmartFeeder 4mmX

SmartFeeder 4mmXi

03125663-xx Folientank X4Smart V2

Benötigtes Werkzeug

●

Kreuzschlitzschraubendreher 0,9 Nm

●

TORX-Schraubendreher 0,6 Nm, Größe T8

●

Schlitzschraubendreher Größe 1

●

Pinzette

6.17.2.1 Folientank entfernen

► Legen Sie das Zuführmodul vorsichtig mit der linken Seite auf eine stabile, ebene und saube-

re Unterlage.

► Entfernen Sie die rechte Seitenabdeckung (siehe 6.3.3 "Rechte Seitenabdeckung entfer-

nen" [}31]).

► Entfernen Sie die 4 in der Abbildung gekenn-

zeichneten TORX-Schrauben.(1) Verwenden Sie

dazu einen TORX-Schraubendreher Größe T8.

► Entfernen Sie die in der Abbildung gekennzeich-

nete Kreuzschlitzschraube.(2)

► Entfernen Sie die Abdeckklappe samt Welle.(3)

► Entnehmen Sie den Einsatz Folienbehälter.

6 Reparaturen an SmartFeeder 4 mm X / Xi

6.17 Folienbehälter

Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 89

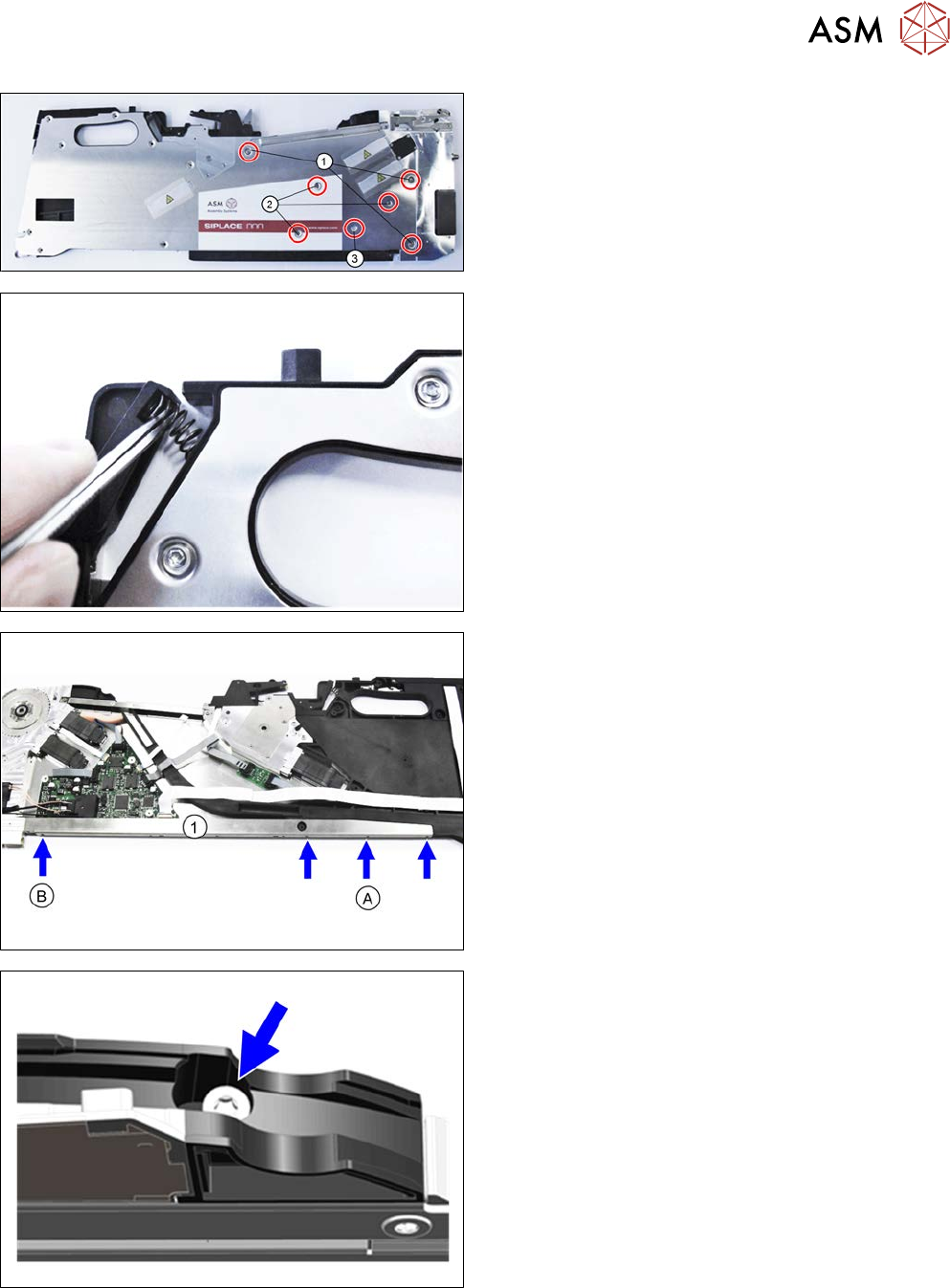

► Befestigen Sie die rechte Seitenabdeckung mit

den markierten Schrauben (siehe auch Hinweise

in 6.3.4 "Rechte Seitenabdeckung montie-

ren" [}32]).

► Legen Sie das Zuführmodul vorsichtig mit der

rechten Seite auf eine stabile, ebene und saube-

re Unterlage.

► Entfernen Sie die Feder hinter der Wippe.

► Entfernen Sie die linke Seitenabdeckung kom-

plett (siehe 6.3.1 "Linke Seitenabdeckung entfer-

nen" [}30]).

► Entfernen Sie die hintere Gleitführung (siehe

8.2.1 "Gleitführung hinten entfernen" [}173]).

► Lösen Sie die mit B gekennzeichnete Schraube

mit einem Kreuzschlitzschraubendreher.

► Lösen Sie die 3 mit A gekennzeichneten Schrau-

ben mit einem TORX-Schraubendreher.

ð Die so gelöste untere Versteifung (1) wird erst

später vom Folientank abgezogen.

► Entfernen Sie die TORX-Schraube, mit der das

Füllstück Spleißsensor befestigt ist.

6 Reparaturen an SmartFeeder 4 mm X / Xi

6.17 Folienbehälter

90 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020

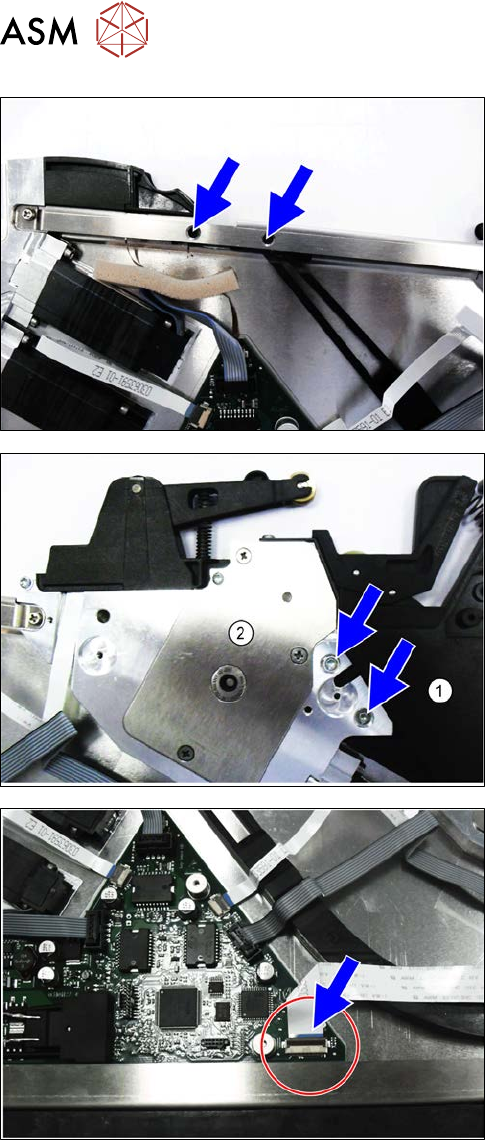

► Entfernen Sie die beiden TORX-Schrauben, mit

denen der Folientank am Gurtleitkanal befestigt

ist.

► Entfernen Sie die beiden TORX-Schrauben, mit

denen der Folientank (1) an der Folienabzugsein-

heit (2) befestigt ist.

► Öffnen Sie auf der Steuerplatine den Anschluss

X202.

► Entfernen Sie die Flachbandleitung zum Bedien-

feld.
