6 Reparaturen an SmartFeeder 4 mm X / Xi 6.17 Folienbehälter Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 93 ► Befestigen Sie die Einzelteile am Griff (siehe 6.15.3.2 &…
6 Reparaturen an SmartFeeder 4 mm X / Xi
6.17 Folienbehälter
92 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020
► Ziehen Sie die untere Versteifung vom Folientank
ab.
► Entfernen Sie die Blattfeder auf der rechten Seite
des Folientanks.
► Entfernen Sie das Bedienfeld am Griff (siehe
6.15.2.1 "Bedienfeld und Platine entfer-
nen" [}76]).
► Entfernen Sie die Einzelteile am Griff (siehe
6.15.3.1 "Einzelteile am Griff entfernen" [}79]).
HINWEIS!
Bewahren Sie die vom Folientank abgebau-
ten Teile gut auf. Diese Teile müssen später
am neuen Folientank wieder montiert wer-
den.
.
6.17.2.2 Folientank montieren
► Setzen Sie die Blattfeder auf der rechten Seite
des Folientanks wieder ein.
6 Reparaturen an SmartFeeder 4 mm X / Xi
6.17 Folienbehälter
Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 93
► Befestigen Sie die Einzelteile am Griff (siehe
6.15.3.2 "Einzelteile am Griff montieren" [}80]).
► Befestigen Sie das Bedienfeld am Griff (siehe
6.15.2.2 "Bedienfeld und Platine montie-
ren" [}77]).
► Schieben Sie die untere Versteifung von unten
an den Folientank.
Die Schrauben werden erst später befestigt.
► Legen Sie das Zuführmodul vorsichtig auf die
rechte Seite.
► Führen Sie den Folientank von rechts unten in
den Grundkörper ein.
► Führen Sie den Gurtleitkanal unter den beiden
Flachbandleitungen hindurch.
Achten Sie beim Einsetzen des Folientanks besonders
auf die markierten Bereiche. Beachten Sie, dass sich
jeweils die Bohrungen in der Folienabzugseinheit und
die Bohrungen im Folientank bzw. Gurtkanal überein-
ander befinden.
► Führen Sie den vorderen Teil des Gurtleitkanals
in die obere Versteifung ein.(1)
► Schieben Sie den Folientank an die Folienab-
zugseinheit.(2)
► Schieben Sie die untere Versteifung auf die An-
triebseinheit.
► Heben Sie die Folienabzugseinheit mit der linken
Hand an der oberen Versteifung leicht an und
schieben Sie den Folientank bis Anschlag unter
die Folienabzugseinheit.
► Stellen Sie sicher, dass sich die beiden Bohrun-
gen vom Folientank deckungsgleich unter den
beiden Bohrungen der Folienabzugseinheit
befinden.
6 Reparaturen an SmartFeeder 4 mm X / Xi
6.17 Folienbehälter
94 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020

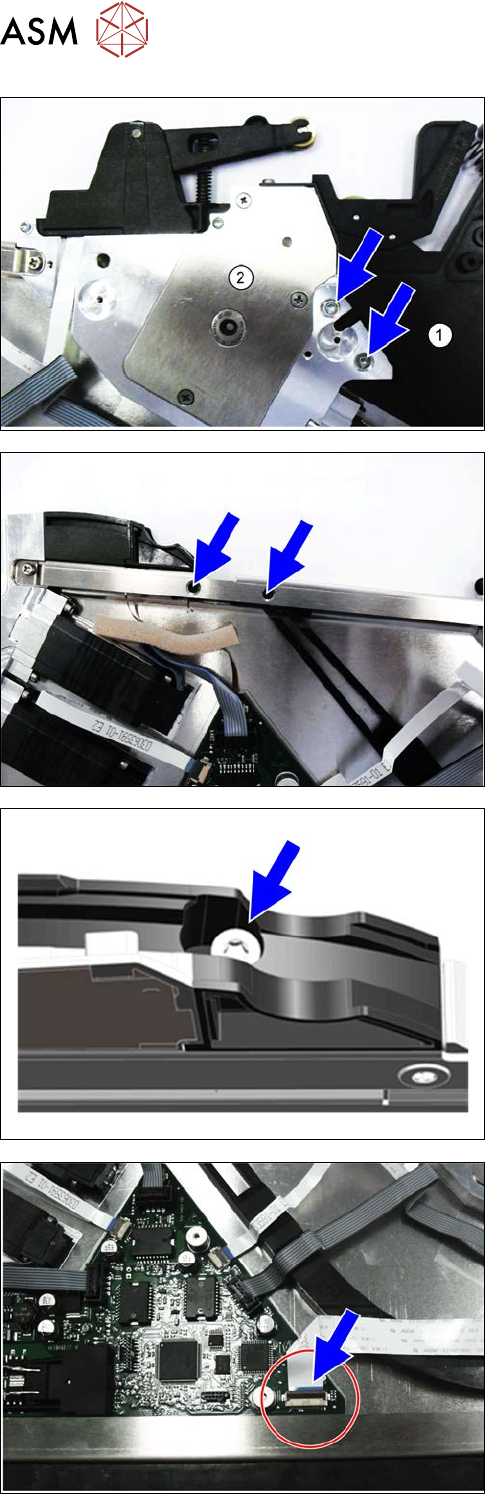

► Befestigen Sie den Folientank an der Folienab-
zugseinheit mit den beiden TORX-Schrauben
(RF-SN75-2,5 x 6-9.8, 03033796-xx).
Verwenden Sie hierzu einen TORX-Schrauben-
dreher 0,6 Nm, Größe T8.
► Befestigen Sie den Gurtleitkanal an der oberen
Versteifung mit den beiden TORX-Schrauben
(RF-SN85-2,5 x 7,5-9.8, 03044543-xx).
Verwenden Sie hierzu einen TORX-Schrauben-
dreher 0,6 Nm, Größe T8.
► Befestigen Sie das Füllstück Spleißsensor mit
der TORX-Schraube (RF-SN85-2,5 x 7,5-9.8,
03044543-xx).
Verwenden Sie hierzu einen TORX-Schrauben-
dreher 0,6 Nm, Größe T8.
► Stecken Sie die Flachbandleitung zum Bedien-
feld auf der Steuerplatine bis zum Anschlag in
den Anschluss X202.
Achten Sie darauf, dass sich die Kontakte der
Leitung auf der Unterseite befinden und die blaue
Seite des Kabels von oben sichtbar ist.
► Verriegeln Sie den Anschluss.
