7 Reparaturen an SmartFeeder 8 mm X / Xi 7.1 Gleitführung vorn / Gleitfolie Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 97 7 Reparaturen an SmartFeeder 8 mm X / Xi Zuf…

6 Reparaturen an SmartFeeder 4 mm X / Xi

6.17 Folienbehälter

96 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020

► Legen Sie das Zuführmodul vorsichtig mit der lin-

ken Seite auf eine stabile, ebene und saubere

Unterlage.

► Setzen Sie den (neuen) Einsatz Folienbehälter

ein.

► Befestigen Sie den Einsatz Folienbehälter mit

den 4 in der Abbildung gekennzeichneten TORX-

Schrauben (RF‑SN75‑2,5 x 6‑9.8,

03033796‑xx).(1)

Verwenden Sie dazu einen TORX-Schraubendre-

her 0,6Nm, Größe T8.

► Befestigen Sie die Kreuzschlitzschraube (ISO

7045 - M2.5 x 6-A2-50-H, 03010209‑xx).(2)

► Stecken Sie die Welle an der gekennzeichneten

Stelle bis zum Anschlag in den Einsatz Folienbe-

hälter.(3)

► Schieben Sie die Klappe auf die Welle.(3)

► Montieren Sie die rechte Seitenabdeckung (siehe

6.3.4 "Rechte Seitenabdeckung montie-

ren" [}32]).

► Befestigen Sie die hintere Gleitführung (siehe

6.2.2 "Gleitführung montieren" [}28]).

7 Reparaturen an SmartFeeder 8 mm X / Xi

7.1 Gleitführung vorn / Gleitfolie

Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020 97

7 Reparaturen an SmartFeeder 8 mm X / Xi

Zuführmodul Artikel-Nr. Beschreibung

SmartFeeder 8mmX 00141370-xx

00141390-xx

SIPLACE SmartFeeder 8mm X

SIPLACE SmartFeeder 8mm X Splice Sensor

SmartFeeder 8 mm Xi 00141480-xx

00141500-xx

SIPLACE SmartFeeder 8mm Xi

SIPLACE SmartFeeder 8mm Xi Splice Sensor

Hinweise zu SmartFeeder Xi

Zuführmodule SmartFeederXi ermöglichen hohe Bereitstellungs-Geschwindigkeiten, mit denen die

Bestückleistung einer Maschine mit dem Bestückkopf SIPLACE SpeedStar CP20P2 maximal ge-

nutzt werden kann.

Der geriffelte Schieber an der Rückseite des SmartFeeders ist ein eindeutiges Merkmal für einen

SmartFeederXi.

SIPLACE Pro zeigt SmartFeederXi als SmartFeederX an. Wenn ein CP20P2-Kopf in der Rüstung

verwendet wird, geht SIPLACE Pro automatisch von der Verwendung eines SmartFeederXi aus.

Die maximale Geschwindigkeit eines SmartFeederXi hängt von dem Bestückkopf ab, der dieses

Zuführmodul verwendet.

Auch aus Sicht der Stations-Software wird ein SmartFeederXi als SmartFeederX angezeigt.

Wenn aus Performance-Sicht ein schneller SmartFeederXi erforderlich ist (Maschine mit CP20P2-

Kopf), aber nur ein langsamerer SmartFeederX gerüstet ist, so blinkt der Feeder kurz mit der Sta-

tus-LED und signalisiert den Status „Nicht schnell genug“. Die Stations-Software markiert diesen

Feeder orange mit dem Status „zu langsam“.

Die Zuführmodule SmartFeeder 8mmXi können an jeder Maschine betrieben werden, an der bis-

her auch schon SmartFeeder 8mmX möglich waren. Wegen Verschiebung der Abholposition

besteht Inkompatibilität zu älteren Software-Versionen. Deshalb werden bei der Stations-Software

folgende Versionen vorausgesetzt:

●

≥ SIRIO 707.1SP2.HF9

●

≥ 605.03 SP5 + HF9

Weitere Informationen zur Einführung der SmartFeederXi finden Sie in der Technischen Infor-

mation „Einführung Smart Zuführmodule Xi“ (Deutsch [TI2018-09D14], Englisch [TI201809E14]).

7.1 Gleitführung vorn / Gleitfolie

Benötigtes Ersatzteil

Abb.28: Gleitfolie

Zuführmodul Artikel-Nr. Bezeichnung

SmartFeeder 8mmX

SmartFeeder 8mmXi

03019604Sxx Gleitfolie X-Feeder JUM-S-06LY

Benötigtes Werkzeug

●

Gleitfolienentferner

7 Reparaturen an SmartFeeder 8 mm X / Xi

7.1 Gleitführung vorn / Gleitfolie

98 Serviceanleitung SIPLACE SmartFeeder 4 - 8 mm X / Xi SIPLACE SmartFeeder 2 x 8 mm X / Xi 11/2020

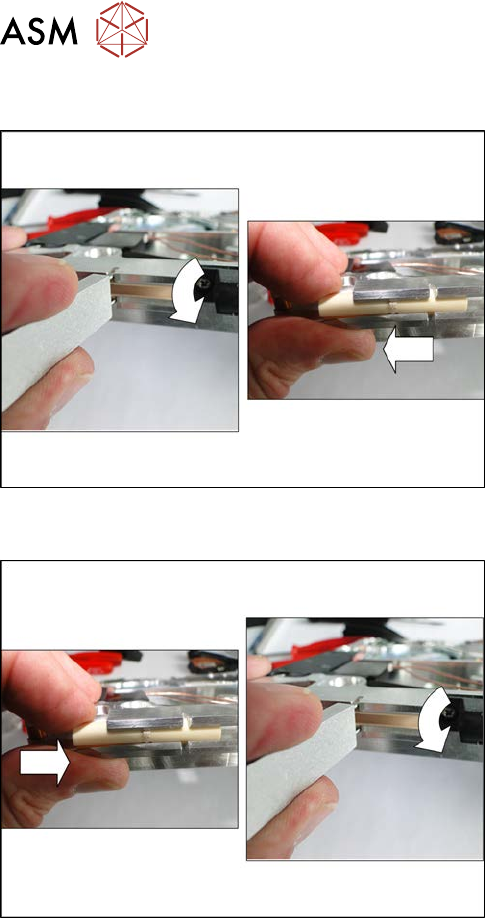

7.1.1 Gleitfolie entfernen

► Legen Sie das Zuführmodul vorsichtig mit einer

Seite auf eine stabile, ebene und saubere Unter-

lage.

► Setzen Sie den Gleitfolienentferner an der abge-

bildeten Position in die Gleitführung.

► Hebeln Sie die Gleitfolie aus der eingerasteten

Position.

► Ziehen Sie die Gleitfolie nach vorn aus der Gleit-

führung heraus.

7.1.2 Gleitfolie montieren

► Drücken Sie die Gleitfolie leicht zusammen.

► Schieben Sie die Gleitfolie von vorn bis zum

Anschlag in die Gleitführung.

► Drehen Sie die Gleitfolie, bis der Schlitz vollkom-

men sichtbar ist und die Gleitfolie deutlich einras-

tet.
