X SLIDE 1/2
X スライド 1/2 AGGSX9003
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
46 K2010A 32 CAP キャップ C08 OT
47 H42175 1 BEARING ベアリング 7005ADBC7P5 OT
48 H41830 1 BEARING ベアリング 6005ZZP5 OT
50 DNSX1390 1 BLOCK ブロック FE
51 H5291A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X018 FE
52 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
53 Y30863 1 UNION, HALF ユニオン ハーフ KQ2S04-M6 OT
54 N20371 1 NIPPLE ニップル NGA-610T(M6XP1.0) OT
55 T2062A 1 TUBE チューブ TU0425B-20 OT 0.5m
56 H1145A 2 BAND, PIPE バンド パイプ PZ-14 OT
57 K5207A 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X005 ﾕﾆｸﾛﾒｯｷ FE
58 Y30770 1 UNION, ELBOW ユニオン エル
ボ
KQ2L04-M6 OT
128
PTS-XPFS-02JE
This page intentionally blank.
129
PTS-XPFS-02JE
1
2
3
4
5
6
7
8
9
10
11
12
47
48
49
50
51
52
53
13
14
16
17
17
16
16
16
15
15.1
18
19
20
21
22
23
24
25
26
27
28
5
6
7
8
9
10
11
29
30
31
32
33
34
35
36
37
38
39
40
36
41
42
42
43
43
43
43
44
45
45
45
46
54
55
56
57
58
59
60
61
59
60
61
62
63
64
62
63
64
58

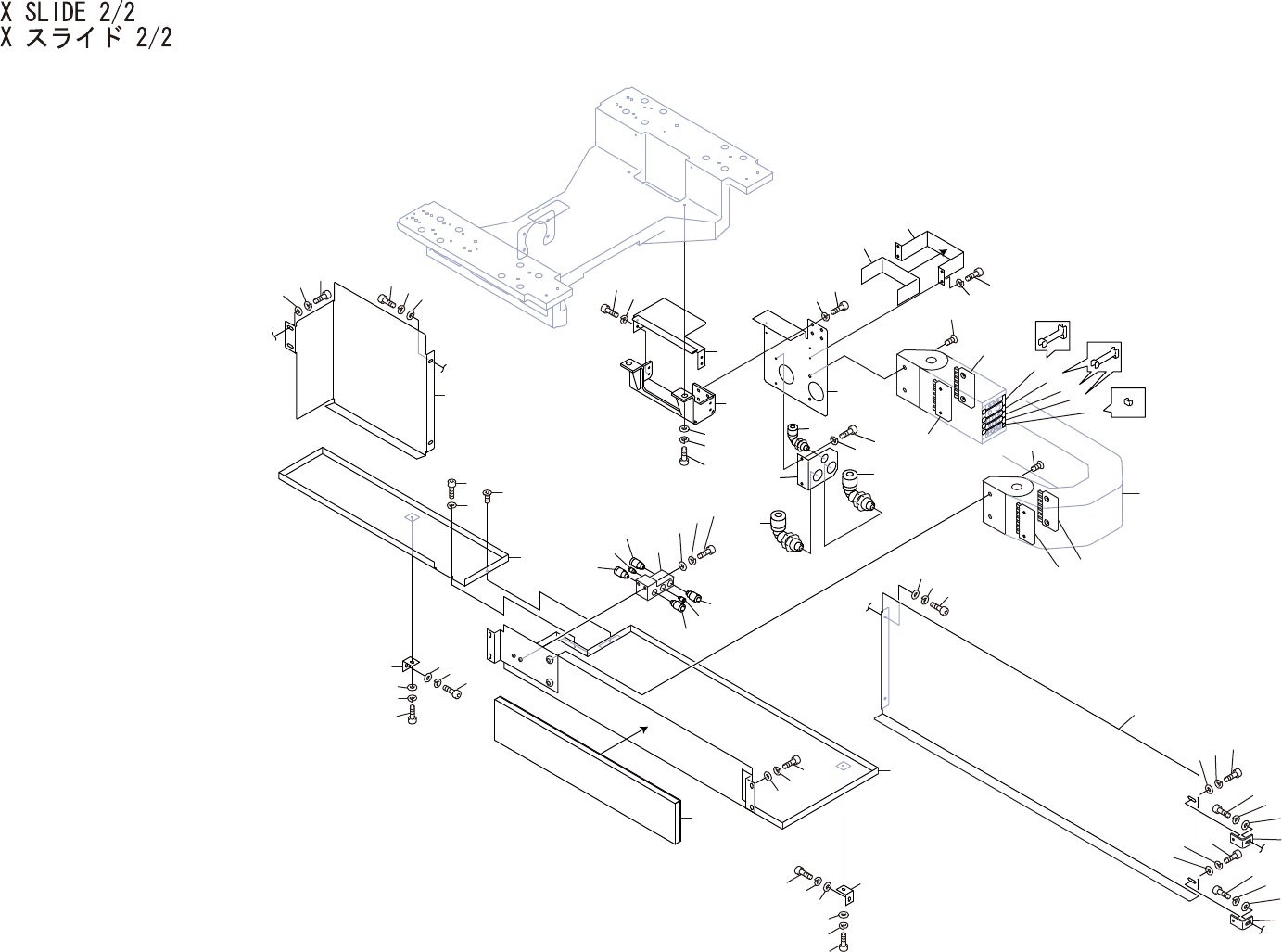

AGGSX9502
