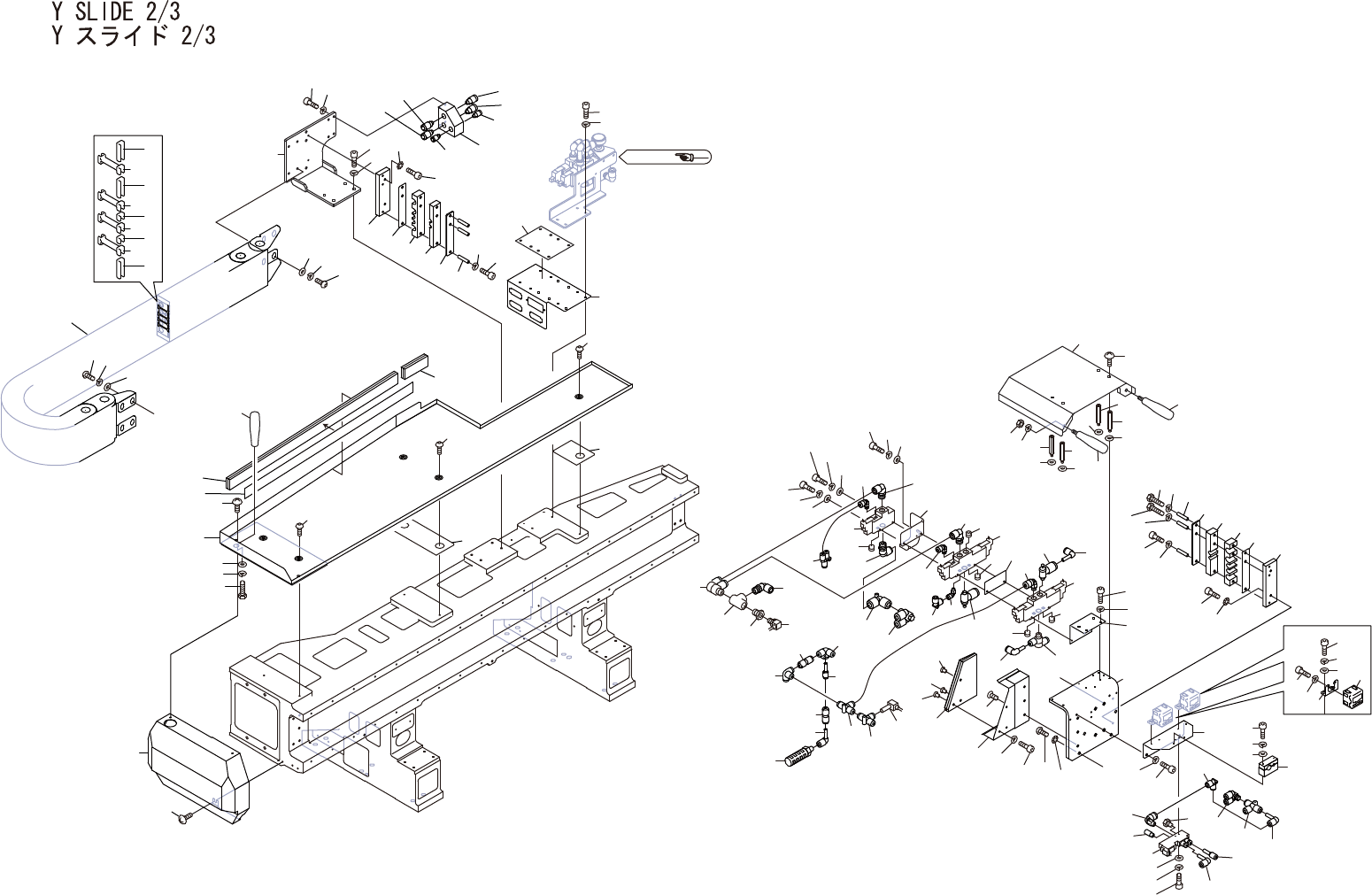

No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGSY2471 1 COVER, PULLEY カバー　プーリ FE
2 K51710 1 SCREW, C/R TRUSS 小ネジ　十穴トラス M03X005(3ｶ ｼﾛ) FE
3 GGSY5052 1 BKT ＢＫＴ FE
4 K5172G 2 SCREW, C/R TRUSS 小ネジ　十穴トラス M03X010(3ｶ ｼﾛ) FE
5 GFSY3080 1 PAD, ANTI-VIBRATION パット　防振 PL
6 K5257D 4 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M4X10 FE
7 GFSY3090 2 PAD, ANTI-VIBRATION パット　防振 PL
8 K5257D 1 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M4X10 FE
9 GGSY5140 1 PAD, ANTI-VIBRATION パット　防振 PL
10 GGSY2550 1 PAD, ANTI-VIBRATION パット　防振 PL
11 GGSY5150 1 PLATE, RETAINING プレート　押え PL
12 GGSY2131 1 BKT ＢＫＴ FE
13 H5289A 4 BOLT, HEX SOCKET ボルト　六角穴 M04X012 FE
14 W1022A 4 WASHER, LOCK ワッシャ　スプリング 4M/M FE
15 DNSY3300 1 SHEET, RUBBER シート　ゴム PL
16 GGSY2121 1 BKT ＢＫＴ FE
17 H5322A 4 BOLT, HEX SOCKET ボルト　六角穴 M06X015 FE
18 W1024A 4 WASHER, LOCK ワッシャ　スプリング 6M/M FE
19 GGSY1051 1 MANIFOLD, AIR マニホールド　エアー AL
20 H5288A 4 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
21 W1022A 4 WASHER, LOCK ワッシャ　スプリング 4M/M FE
22 Y3062B 4 UNION, HALF ユニオン　ハーフ KQ2S12-02S OT
23 Y30861 2 UNION, HALF ユニオン　ハーフ KQ2S08-02S OT
24 GGSY1470 1 PLATE, RETAINING プレート　押え AL
25 H5288A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
26 W1011A 2 WASHER, CONICAL ワッシャ　皿 M- 4-L FE
27 GGSY1070 1 PLATE プレート PL
30 GGSY1460 1 PLATE, RETAINING プレート　押え FE
31 H5283H 3 BOLT, HEX SOCKET ボルト　六角穴 M03X040 FE
32 W1021A 3 WASHER, LOCK ワッシャ　スプリング 3M/M FE
32.1 GGSY1440 3 COLLAR カラー FE
33 GGSY5042 1 FLEXIBLE TRACK ケーブルベア OT
34 K5262E 8 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M06X015 FE
35 W1024A 8 WASHER, LOCK ワッシャ　スプリング 6M/M FE
36 W1045A 8 WASHER, FLAT ワッシャ　平 4W- 6 FE
37 S3263H 21 SPACER スペーサ TPK0450-STP12 OT
38 S40158 28 SEPARATOR セパレータ TKP0450 ST OT
40 S3263A 14 SPACER スペーサ TKP0450-STP5 OT
139
PTS-XPFS-02JE
Y SLIDE 2/3
Y スライド 2/3
AGGSY9504
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
42 GGSY1353 1 BKT ＢＫＴ AL
43 K5262E 4 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M06X015 FE
44 W1013A 4 WASHER, CONICAL ワッシャ　皿 M- 6-H FE
45 GGSY1160 1 COVER カバー FE
46 K5359H 3 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M04X010 FE
47 GGSY1170 1 PAD, ANTI-VIBRATION パット　防振 PL
48 H5273A 3 BOLT, HEX SOCKET ボルト　六角穴 M03X005 FE
49 W1021A 3 WASHER, LOCK ワッシャ　スプリング 3M/M FE
50 DNSY3761 3 STOPPER ストッパ FE
51 GGSY2580 1 RETAINER, COVER 押え　カバー FE
52 K5172Y 4 SCREW, C/R TRUSS 小ネジ　十穴トラス M05X008(3ｶ ｼﾛ) FE
53 S2312G 4 SUPPORT COLUMN 支柱 PLSBWRK8-40 OT
54 W1040T 4 WASHER, FLAT ワッシャ　平 5M/MX1.0X10(1W-5)(3ｶ ｸﾛ) FE
55 T50007 2 HANDLE 取手 GTM-19XM6 OT
56 N10798 2 NUT, HEX ナット　六角 M06(3ｶ ｸﾛ) FE
57 W1024A 2 WASHER, LOCK ワッシャ　スプリング 6M/M FE
58 GGSY1361 1 BKT ＢＫＴ FE
59 H5298A 2 BOLT, HEX SOCKET ボルト　六角穴 M05X010 FE
60 W1023A 2 WASHER, LOCK ワッシャ　スプリング 5M/M FE
61 GGSY1390 2 BKT, SW ＢＫＴ　ＳＷ FE
62 H5275A 4 BOLT, HEX SOCKET ボルト　六角穴 M03X008 FE
63 W1021A 4 WASHER, LOCK ワッシャ　スプリング 3M/M FE
64 W1042A 4 WASHER, FLAT ワッシャ　平 4W- 3 FE
65 S40330 2 SENSOR, PRESSURE センサ　圧力 PSE304-ML OT
66 H5273A 4 BOLT, HEX SOCKET ボルト　六角穴 M03X005 FE
67 W1021A 4 WASHER, LOCK ワッシャ　スプリング 3M/M FE
68 GGSY2220 1 CLAMPER クランパ PL
69 H5282A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X030 FE
70 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
71 W1042A 2 WASHER, FLAT ワッシャ　平 4W- 3 FE
72 H1124B 1 VALVE, SOL バルブ　ＳＯＬ VQZ1121-5M-C4 OT
73 H5278A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X015 FE
74 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
75 W1042A 2 WASHER, FLAT ワッシャ　平 4W- 3 FE
76 Y3049F 1 UNION, ELBOW ユニオン　エルボ KJL04-99 OT
77 H3145K 1 PLUG プラグ KQ2P-04 OT
78 S1058A 1 SILENCER サイレンサ AN120-M5 OT
79 H3146A 1 PLUG プラグ M-5P OT
