PTS-XPFS-02JE - 第189页
FIXED DEVICE TABLE 固定デバイステーブル AGGUF9064 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 GGUF3390 1 COVER カバー FE 2 K51721 5 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X005 ﾕﾆｸﾛﾒ…
AA
BB
BB
AA
1
2
3
4
5
6
7
8
8
8
8
8
9
10
11
10
11
12
12
13.1
13
14
16
16
17
18
17
18
19
21
22
21
22
23
23
23
23
24
25
26
27
24
25
26
27
28
29
28
29
30
31
32
33
32
33
34
35
36
37
30
20
15
14
15
5
5
5
5
38
39
40
41
39
40
41
43
43
66
65
67
44
46
48
49
50
46
45
44
45
42
42
61
64
63
62
60
47
48
49
AGGUF9064
188
PTS-XPFS-02JE

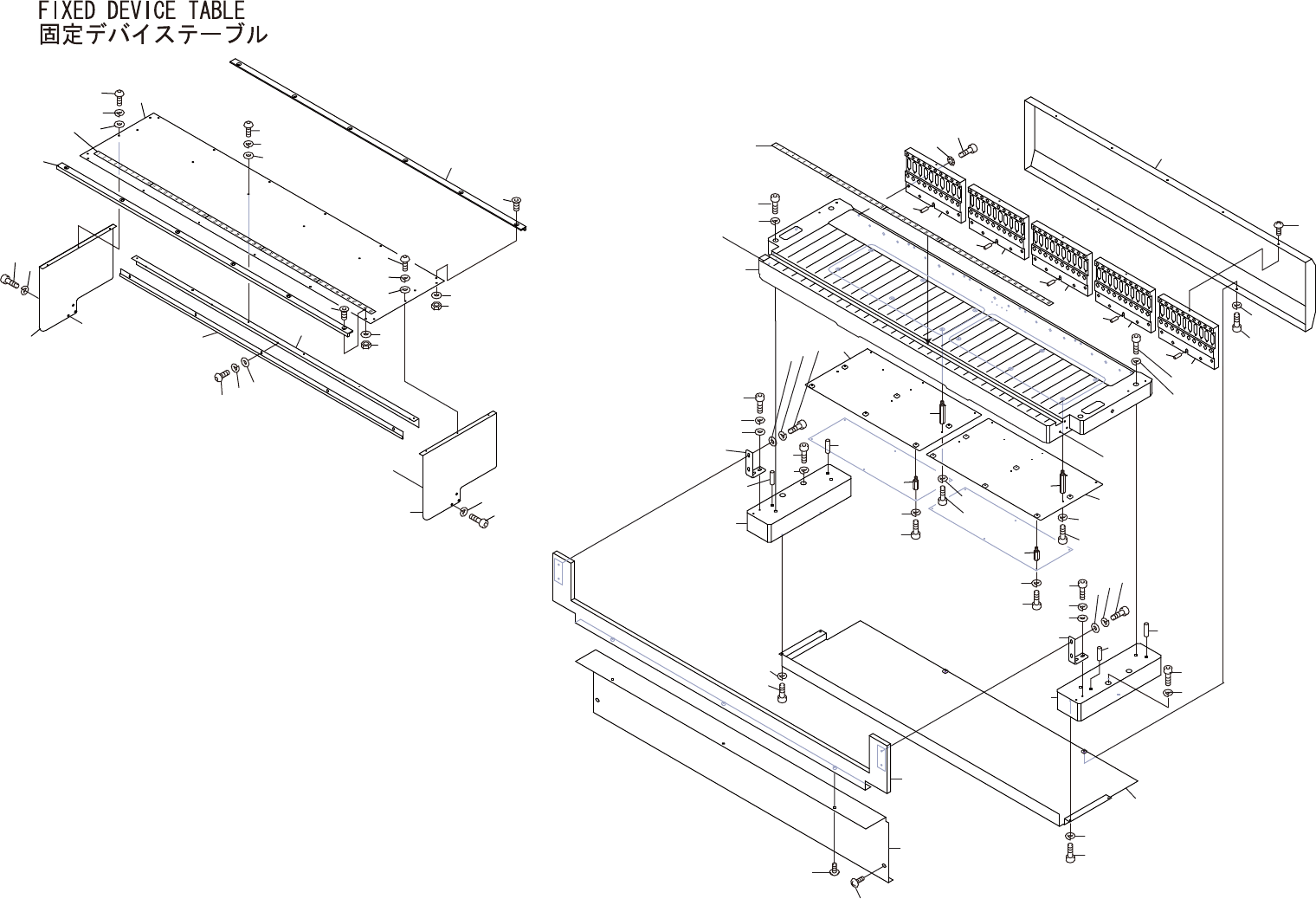

FIXED DEVICE TABLE
固定デバイステーブル AGGUF9064
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGUF3390 1 COVER カバー FE
2 K51721 5 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X005 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
3 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
4 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
5 GGUF0041 5 PLATE プレート FE
6 H5322A 20 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
7 W1013A 20 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
8 H2095H 5 PIN, PARALLEL ピン 平行 ﾟ6X18 Bｼｭ OT
9 GGUF3183 1 PALLET パレット FE
10 H5365A 4 BOLT, HEX SOCKET ボルト 六角穴 M10X050 FE
11 W1026A 4 WASHER, LOCK ワッシャ スプリング 10M/M FE
12 S32282 12 SPACER スペーサ BSB-330E OT
13 GGUF3241 1 BKT ＢＫＴ FE
13.1 GGUF3510 1 BKT ＢＫＴ FE
14 H5276A 12 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
15 W1021A 12 WASHER, LOCK ワッシャ スプリング 3M/M FE
16 S32281 12 SPACER スペーサ BSB-310E OT
17 H5276A 12 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
18 W1021A 12 WASHER, LOCK ワッシャ スプリング 3M/M FE
19 GGUF3251 1 BLOCK 駒 FE
20 GGUF3191 1 BLOCK 駒 FE
21 H5367A 4 BOLT, HEX SOCKET ボルト 六角穴 M10X060 FE
22 W1026A 4 WASHER, LOCK ワッシャ スプリング 10M/M FE
23 H2095H 4 PIN, PARALLEL ピン 平行 ﾟ6X18 Bｼｭ OT
24 GGUF3040 2 BKT, COVER ＢＫＴ カバー FE
25 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
26 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
27 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
28 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
29 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
30 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
31 GGUF3233 1 COVER カバー FE
32 H5273A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
33 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
34 GGUF3221 1 COVER カバー FE
35 GGUF3150 1 COVER カバー FE
36 K5210A 3 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X010 ﾕﾆｸﾛﾒｯｷ FE
37 K5215A 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X010 ﾕﾆｸﾛﾒｯｷ FE
189
PTS-XPFS-02JE
FIXED DEVICE TABLE
固定デバイステーブル AGGUF9064
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
38 GGUF3292 1 COVER, ACRYLIC カバー アクリル PL
39 K5256A 6 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X008 FE
40 W1021A 6 WASHER, LOCK ワッシャ スプリング 3M/M FE
41 W1040A 6 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
42 GGUF3301 2 GUIDE ガイド OT
43 K5357T 12 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
44 W1040R 12 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
45 N10795 12 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
46 GGUF3450 1 SEAL シール PL
47 GGUF3550 1 BKT, COVER ＢＫＴ カバー FE
48 H5298A 6 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
49 W1023A 6 WASHER, LOCK ワッシャ スプリング 5M/M FE
50 GGUF3560 1 BKT, COVER ＢＫＴ カバー FE
60 GGUF0981 1 GUIDE ガイド FE
61 GGUF0970 1 GUIDE ガイド FE
62 K5255T 5 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
63 W1021A 5 WASHER, LOCK ワッシャ スプリング 3M/M FE
64 W1042A 5 WASHER, FLAT ワッシャ 平 4W- 3 FE
65 K5256A 6 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X008 FE
66 W1021A 6 WASHER, LOCK ワッシャ スプリング 3M/M FE
67 W1040R 6 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
190
