AGGUF9014
192
PTS-XPFS-02JE

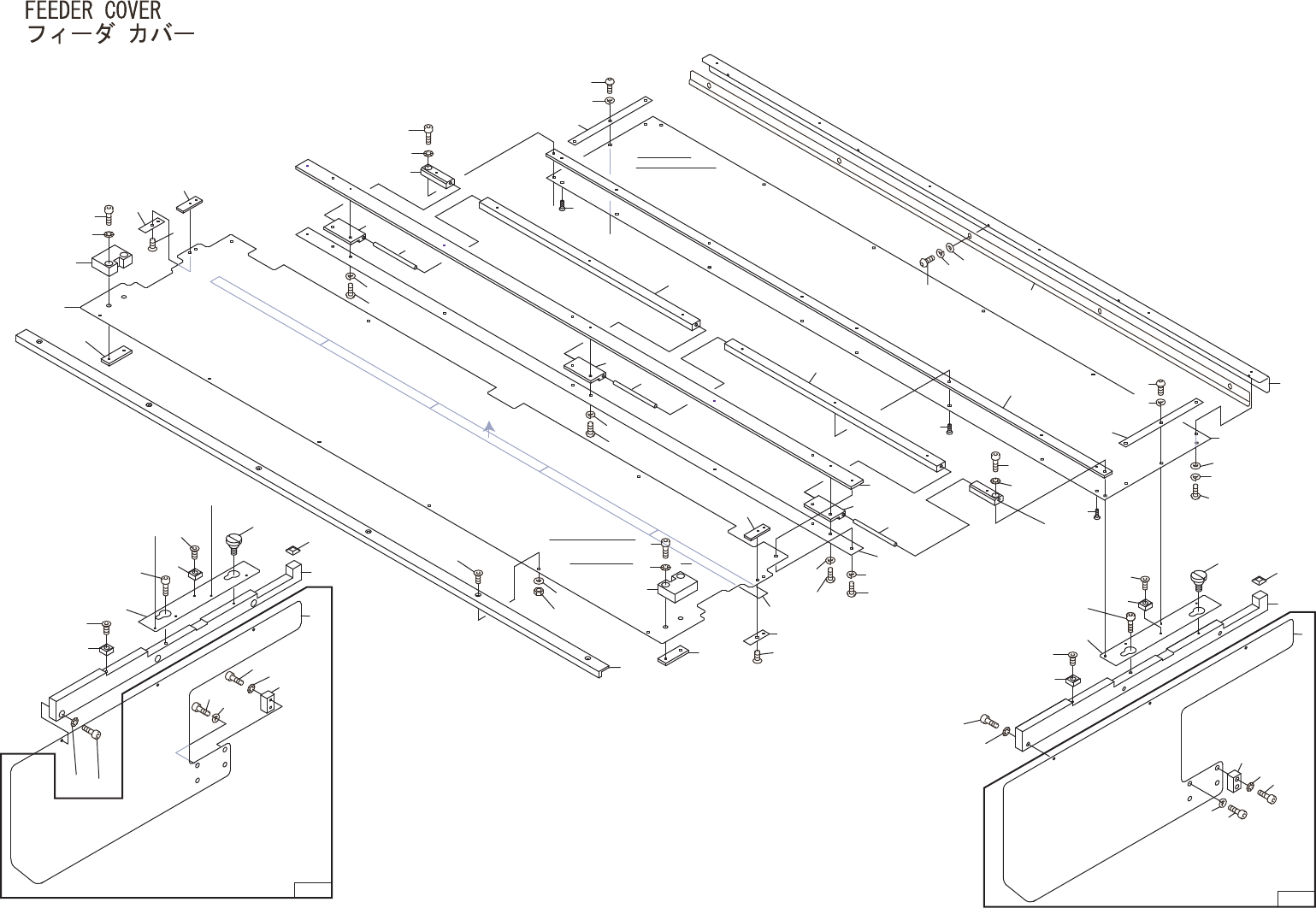

FEEDER COVER
フィーダ カバー AGGUF9014
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGUF0910 2 PLATE, SIDE プレート サイド FE MFU
2 H5298A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE MFU
3 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE MFU
3.1 GGUF0991 2 BLOCK 駒 FE MFU
3.2 H5300A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE MFU
3.3 W1012A 4 WASHER, CONICAL ワッシャ 皿 M- 5-L FE MFU
7 GGUF0901 1 PLATE, SUPPORT プレート 支え AL
8 H5288A 3 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
9 W1011A 3 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
10 S3017M 2 STOPPER ストッパ TM-166-7 OT
11 GGUF0870 2 BKT ＢＫＴ FE
12 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
13 GGUF3500 2 BOLT ボルト FE
14 M1004X 4 MAGNET マグネット HXCS10 OT
15 K5337T 4 CONTROLLER, SPEED コントローラ スピード AS1211F-M5-04S FE
16 GGUF0891 1 PLATE, SUPPORT プレート 支え AL
17 H5288A 3 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
18 W1011A 3 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
19 GGUF0841 1 COVER, ACRYLIC カバー アクリル PL
20 K5255T 6 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
21 W1021A 6 WASHER, LOCK ワッシャ スプリング 3M/M FE
22 W1040R 6 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
24.1 GGUF3450 1 SEAL シール PL
25 GGUF0881 2 PLATE プレート FE
26 K5256A 6 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X008 FE
27 W1021A 6 WASHER, LOCK ワッシャ スプリング 3M/M FE
28 GGUF0951 1 PLATE プレート AL
29 H5501Y 8 BOLT ボルト CBSS3-10 FE
30 GGUF0921 2 HINGE 蝶番 AL
31 H5277A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
32 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
33 GGUF0580 2 HINGE 蝶番 AL
34 GGUF3490 3 SHAFT シャフト FE
35 GGUF0500 3 HINGE 蝶番 AL
36 K5256A 6 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X008 FE
37 W1021A 6 WASHER, LOCK ワッシャ スプリング 3M/M FE
38 GGUF0541 1 PLATE プレート FE
39 K5256A 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X008 FE
