Emitter Receiver Emitter Receiver CHUTE OTS OUTER TRA Y ST AGE 77 77 78 78 76 76 C C C C D D D D E E E E F F F G G G G H H H H I I I I 30 30 30 30 27 28 68 29 29 31 31 32 32 33 33 31 31 32 32 33 33 34 70 34 35 36 35 36 3…
This page intentionally blank.
199
PTS-XPFS-02JE
Emitter
Receiver
Emitter
Receiver
CHUTE
OTS
OUTER TRAY STAGE
77
77
78
78
76
76
CC
CC
DD
DD
EE
EE
FF
F
GG
GG
HH
HH
I I
I I
30
30
30
30
27
28
68
29
29
31
31
32
32
33
33
31
31
32
32
33
33
34
70
34
35
36
35
36
37.1
37
71
72
73
74
74
75
38
39
38
39
40
41
40
41
40
41
40
41
42
43
44
45
45
46
47
48
48
49
49
50
50
54
54
55
55
56
56
57
58
58
59
59
60
60
61
61
62
62
63
63
64
65
66
67
69
75
AGGTA9001
200
PTS-XPFS-02JE

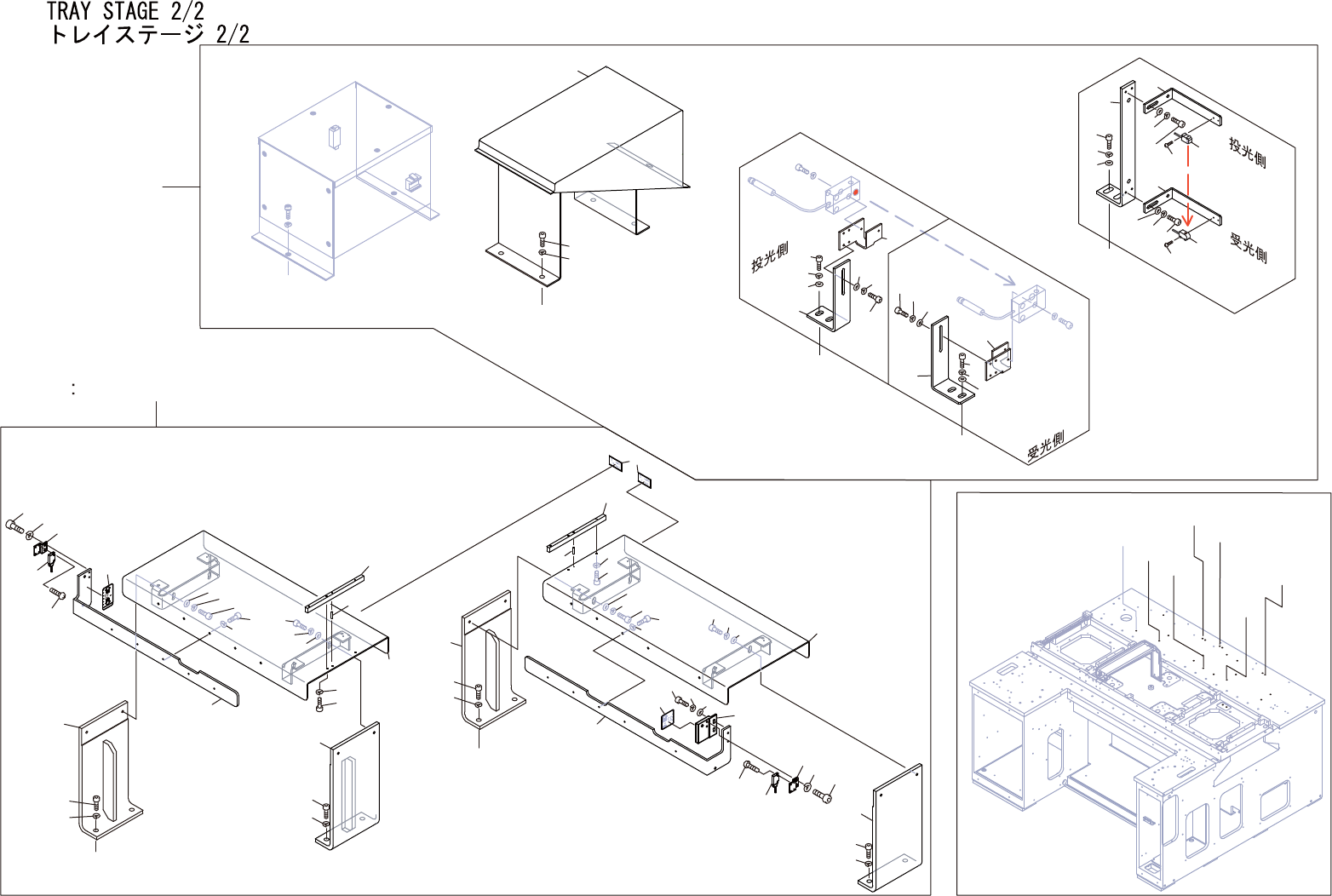

TRAY STAGE 2/2
トレイステージ 2/2 AGGTA9001
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
27 0 1 PALLET パレット FE
28 GGTA1021 1 PALLET パレット FE
29 H2115L 2 PIN, PARALLEL ピン 平行 ﾟ2X10 Aｼｭ FE
30 GGTA1031 4 BKT ＢＫＴ FE
31 H5299A 12 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
32 W1023A 12 WASHER, LOCK ワッシャ スプリング 5M/M FE
33 W1044A 12 WASHER, FLAT ワッシャ 平 4W- 5 FE
34 GGTA1040 2 BLOCK, LOCATING ブロック 位置決め FE
35 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
36 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
37 GGTA1130 1 PLATE, STIFFENING プレート 当て FE
37.1 GGTA1140 1 PLATE, STIFFENING プレート 当て FE
38 H5273A 8 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
39 W1021A 8 WASHER, LOCK ワッシャ スプリング 3M/M FE
40 H5322A 8 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
41 W1024A 8 WASHER, LOCK ワッシャ スプリング 6M/M FE
42 GGTA2010 1 CHUTE, DISCHARGE シュート 排出 FE
43 H5321A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X012 FE
44 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
45 GGTA2021 2 BKT, ADJUSTING ＢＫＴ 調整 FE
46 DEPQ1210 2 BKT, SENSOR ＢＫＴ センサ OT
47 DEPQ1200 2 BKT, SENSOR ＢＫＴ センサ OT
48 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
49 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
50 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
54 H5322A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
55 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
56 W1045A 4 WASHER, FLAT ワッシャ 平 4W- 6 FE
57 GGTA2071 1 BKT, SENSOR ＢＫＴ センサ FE
58 GGTA2080 2 BKT, SENSOR ＢＫＴ センサ FE
59 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
60 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
61 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
62 S3125K 2 SW, PHOTOELECTRIC ＳＷ 光電 E3T-ST13 OT
63 K5175Y 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02X010 ｽﾃﾝﾚｽ FE
64 H5322A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
65 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
66 W1045A 4 WASHER, FLAT ワッシャ 平 4W- 6 FE
