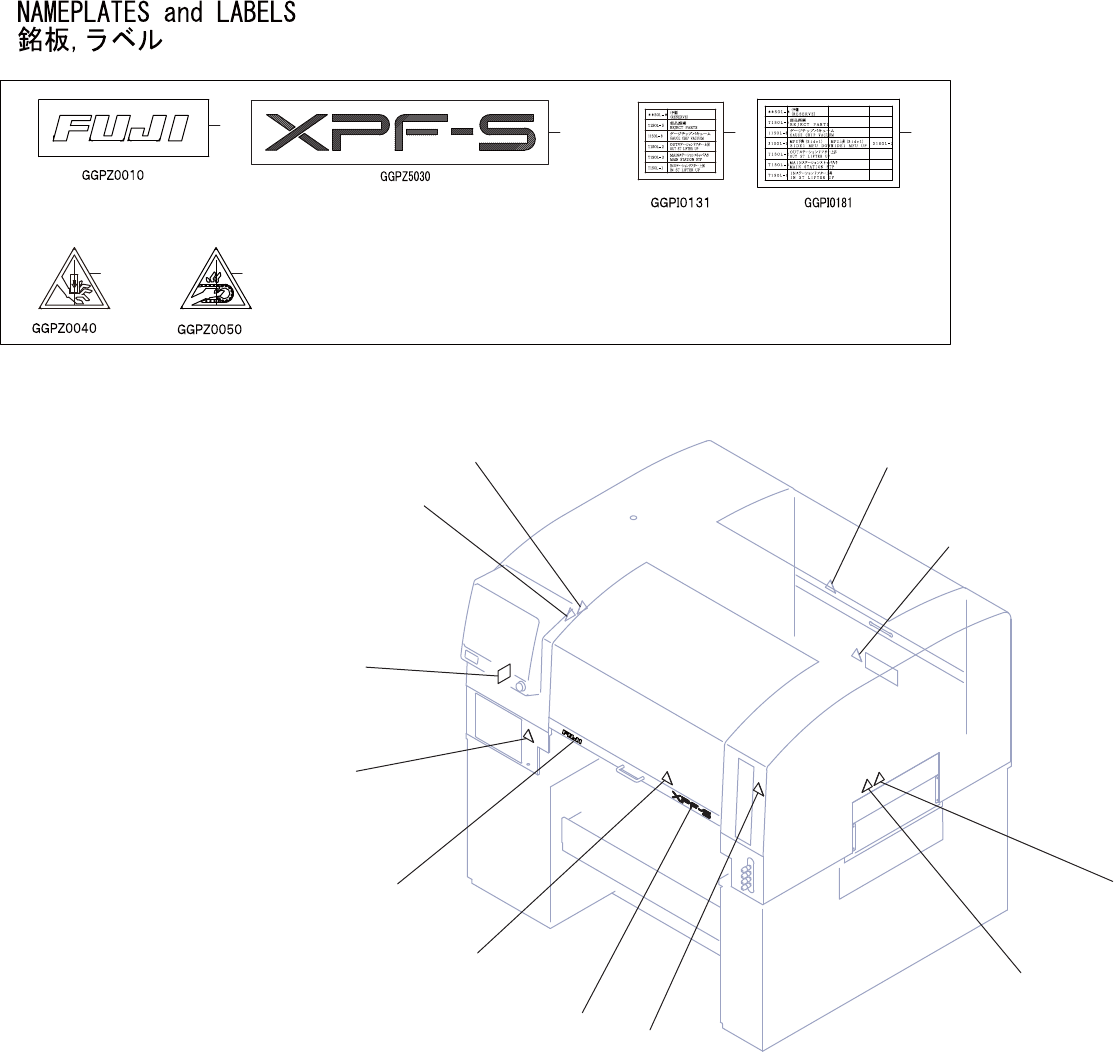

PTS-XPFS-02JE - 第219页
PNEUMATIC PARTS for GLUE PASTE EQUIPMENT グルー塗布機能用エアー機器 AGGSY9160 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 GGSY2640 1 BKT ＢＫＴ FE 2 H5289A 4 BOLT, HEX SOCKET …
1
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
24
25
23
2
3
26
AGGSY9160
218
PTS-XPFS-02JE

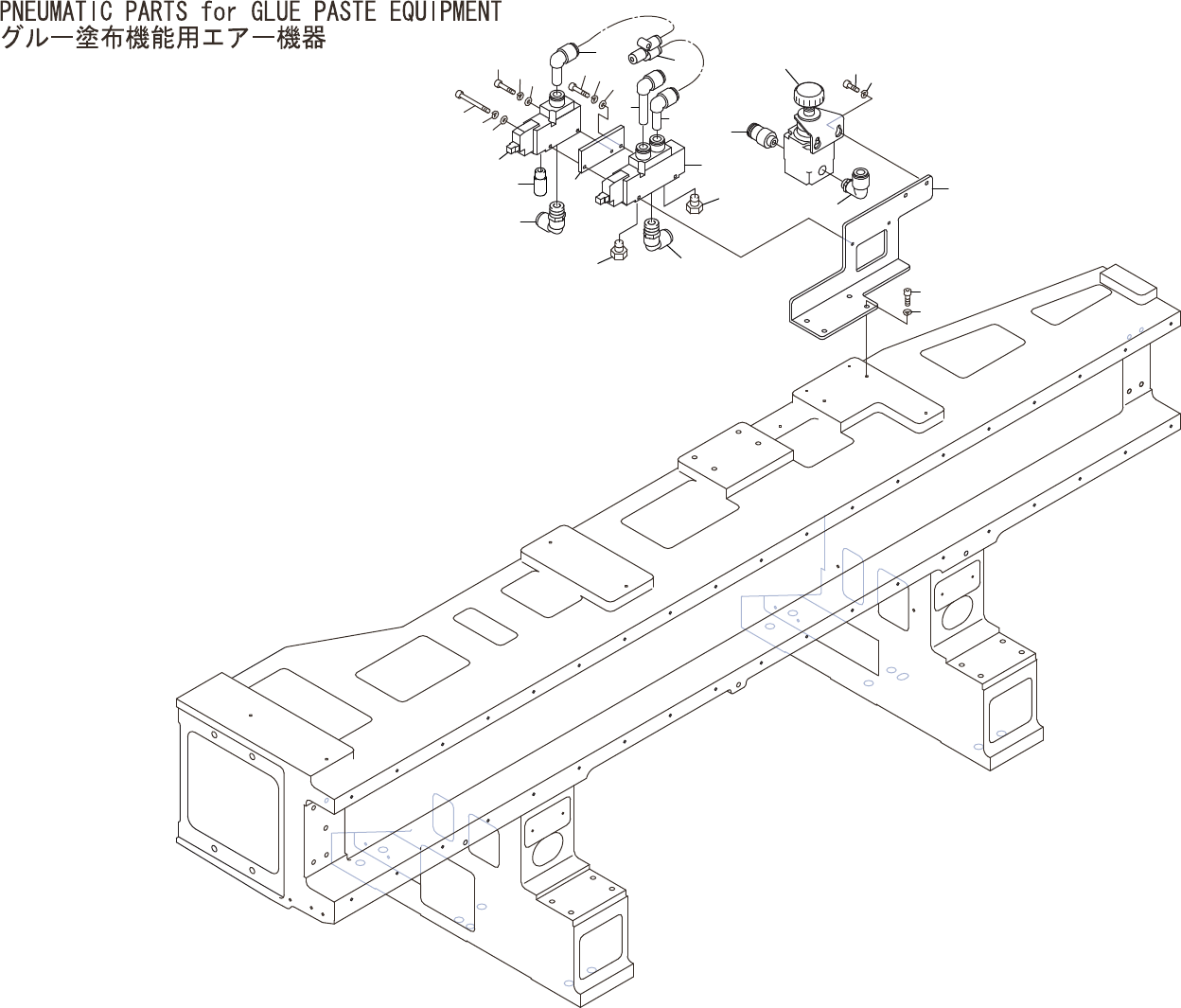

PNEUMATIC PARTS for GLUE PASTE EQUIPMENT
グルー塗布機能用エアー機器
AGGSY9160
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGSY2640 1 BKT ＢＫＴ FE
2 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
3 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
4 H1031C 1 VALVE, PRESSURE REDUCING バルブ 減圧 IR1010-01B OT
5 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
6 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
7 H1031B 1 VALVE, CHECK バルブ チェック AKH08A-01S OT
8 Y3079S 1 UNION, ELBOW ユニオン エルボ KQ2L08-01S OT
9 H1125C 1 VALVE, SOL バルブ ＳＯＬ VQZ3121-5L-C8 OT
10 GGSY2650 1 PLATE プレート AL
11 H1125B 1 VALVE, SOL バルブ ＳＯＬ VQZ342-5L-C8 OT
12 H5283T 1 BOLT, HEX SOCKET ボルト 六角穴 M03X045 FE
13 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
14 W1042A 1 WASHER, FLAT ワッシャ 平 4W- 3 FE
15 H5281A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X025 FE
16 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
17 W1042A 1 WASHER, FLAT ワッシャ 平 4W- 3 FE
18 H5282A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X030 FE
19 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
20 W1042A 1 WASHER, FLAT ワッシャ 平 4W- 3 FE
21 Y30812 1 UNION, ELBOW ユニオン エルボ KQ2W08-99 OT
22 A4066L 2 ELBOW エルボ KQ2LU04-M5 OT
23 Y3079T 2 UNION, ELBOW ユニオン エルボ KQ2L08-02S OT
24 H31450 2 PLUG プラグ 1/8 OT
25 S1056E 1 SILENCER サイレンサ AN103-01 OT
26 Y3075H 1 UNION ユニオン KQ2U08-99 OT
219
